Jonctions de mur-rideau
Remarque pour les utilisateurs de MEP Designer : Les murs-rideaux et les paramètres de murs-rideaux sont visibles, mais ne peuvent pas être créés ni modifiés.
Une Jonction de mur-rideau est une structure optionnelle qui sert à connecter des panneaux ou (ce qui est plus fréquent) à remplacer les ossatures, donnant une structure légère sans raccord que celles des ossatures traditionnelles.
Les jonctions sont placées à un ou plusieurs points de grille. Déplacer les lignes de grille aura l'effet de déplacer également la jonction.
Si une Jonction est sélectionnée en mode d'édition, vous pouvez
- Ouvrir le dialogue Options Jonction sélectionnée et le modifier
- Déplacer la jonction vers un autre point de connexion de panneau (mode Edition 3D seulement).
- Supprimer la jonction
Par défaut, les jonctions sont placées à l'intérieur du mur-rideau. Vous pouvez basculer la jonction du côté opposé du mur-rideau (avec le bouton Basculer dans le dialogue de paramétrage de l'outil Jonction ou dans la Zone Informations) :

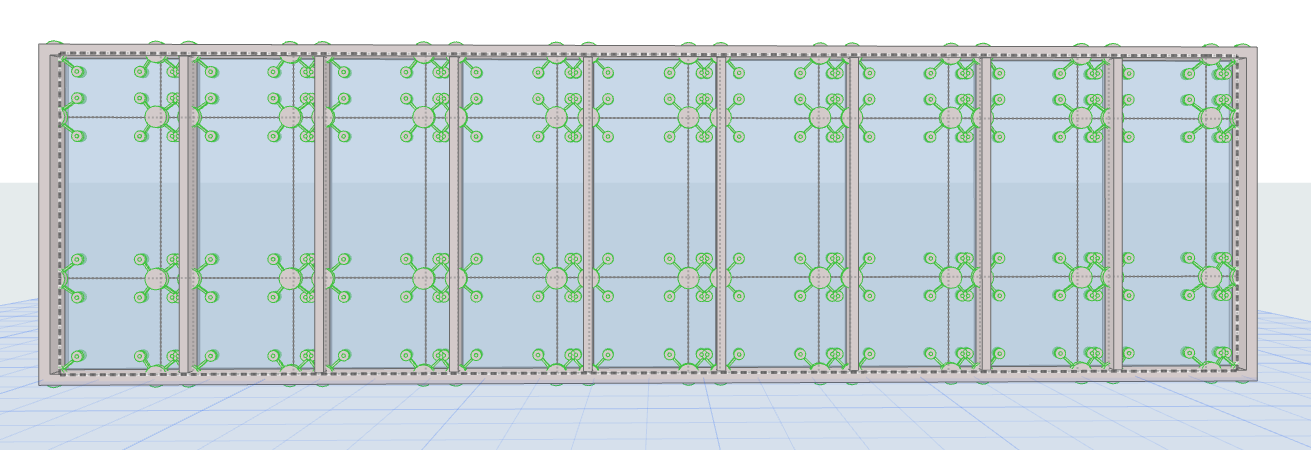

Placer des jonctions à tous les points de la grille
Les jonctions peuvent être placées soit une par une, soit automatiquement à chaque intersection.

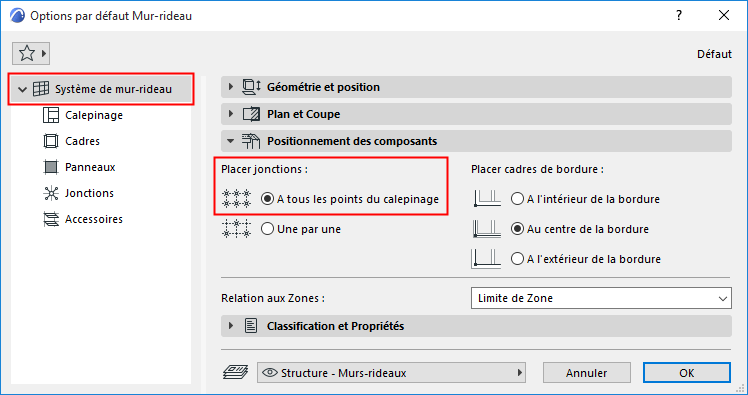

Pour les placer à tous les points de la grille, choisissez cette option sous Positionnement des composants dans le dialogue Options Système de mur-rideau.
Ajouter une nouvelle jonction au mur-rideau
- Entrez en mode d'édition de Mur-rideau dans la Fenêtre 3D.

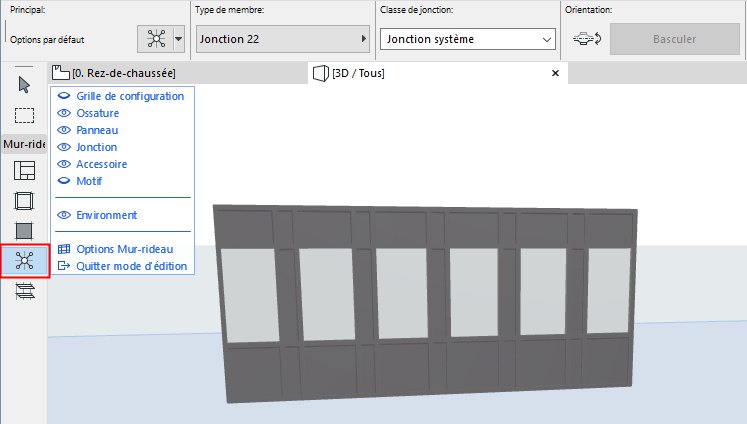

- Activez l'outil Jonction.

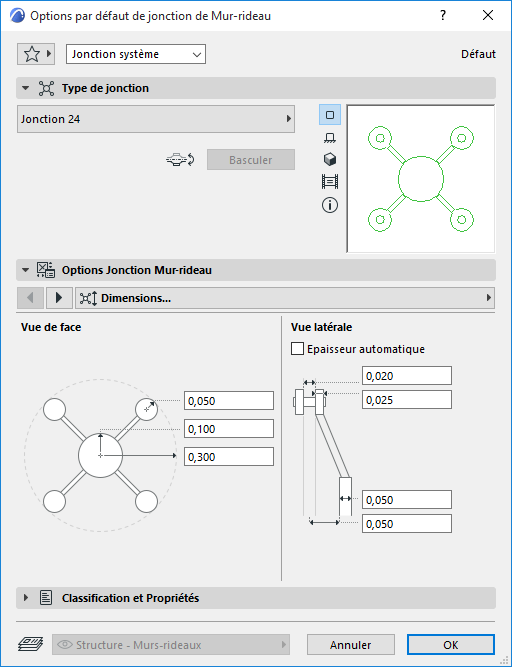

- Pour utiliser des paramètres personnalisés, ouvrez la page Options Jonction et ajustez les paramètres nécessaires.

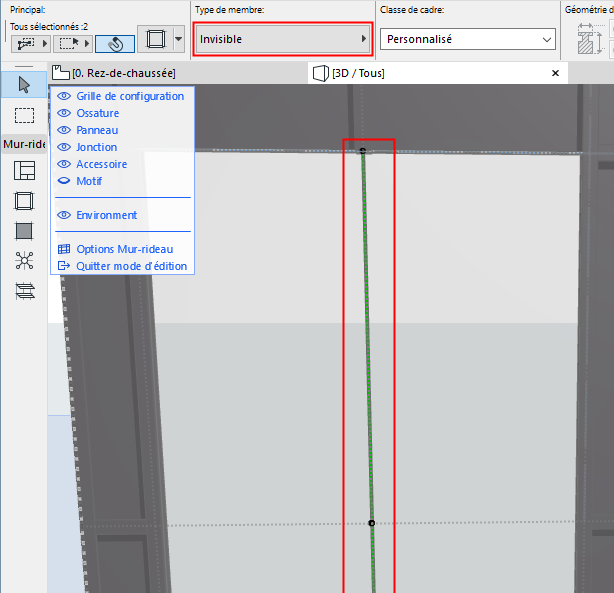

- Pour utiliser la Jonction au lieu d'ossatures : sélectionnez les ossatures à un point de connexion de panneaux et rendez-les invisibles.

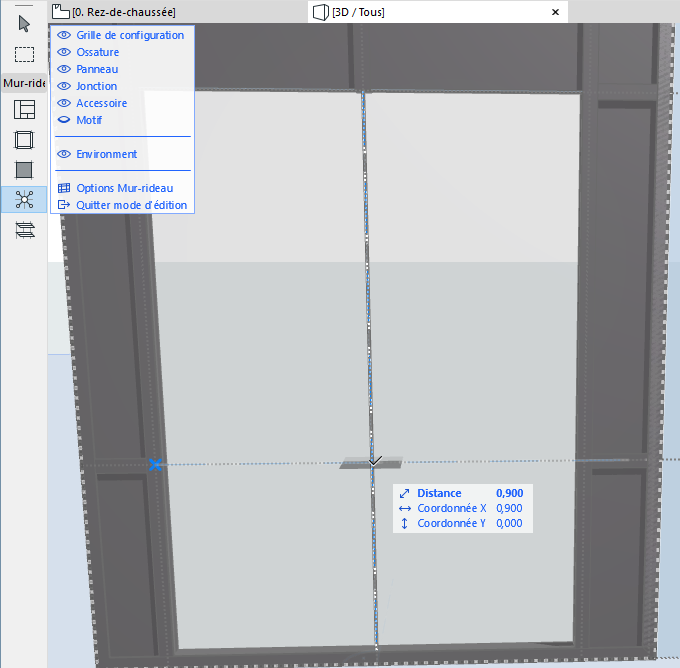

- L'outil Jonction étant actif, cliquez sur le point chaud au milieu de la connexion.

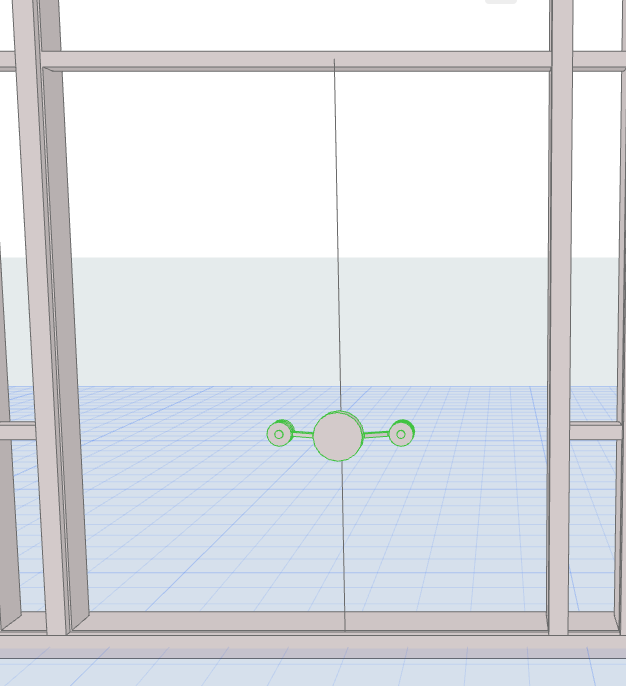

- Cliquez pour définir de quel côté du mur-rideau vous voulez placer la jonction. Elle sera placée au point de connexion de panneau le plus proche de votre clic.Remarque : Pour inverser son orientation, sélectionnez la jonction et cliquez sur Basculer dans la Zone Informations.
