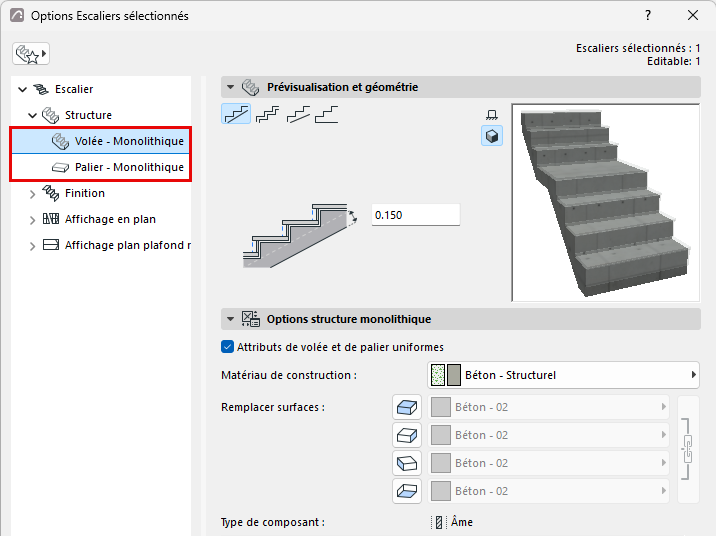

Structures de volée et de palier monolithiques
Ces réglages sont disponibles si vous avez choisi un type de structure monolithique pour la volée et/ou pour le palier.

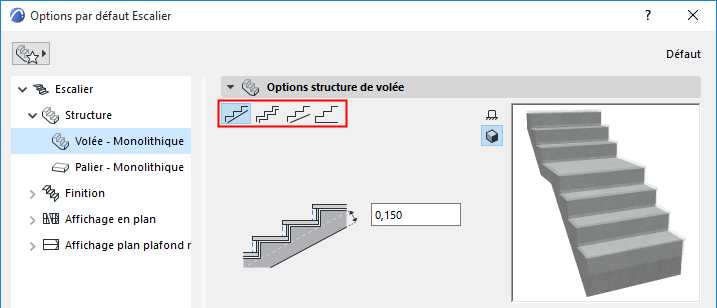

Structure monolithique de volée : Choisir forme

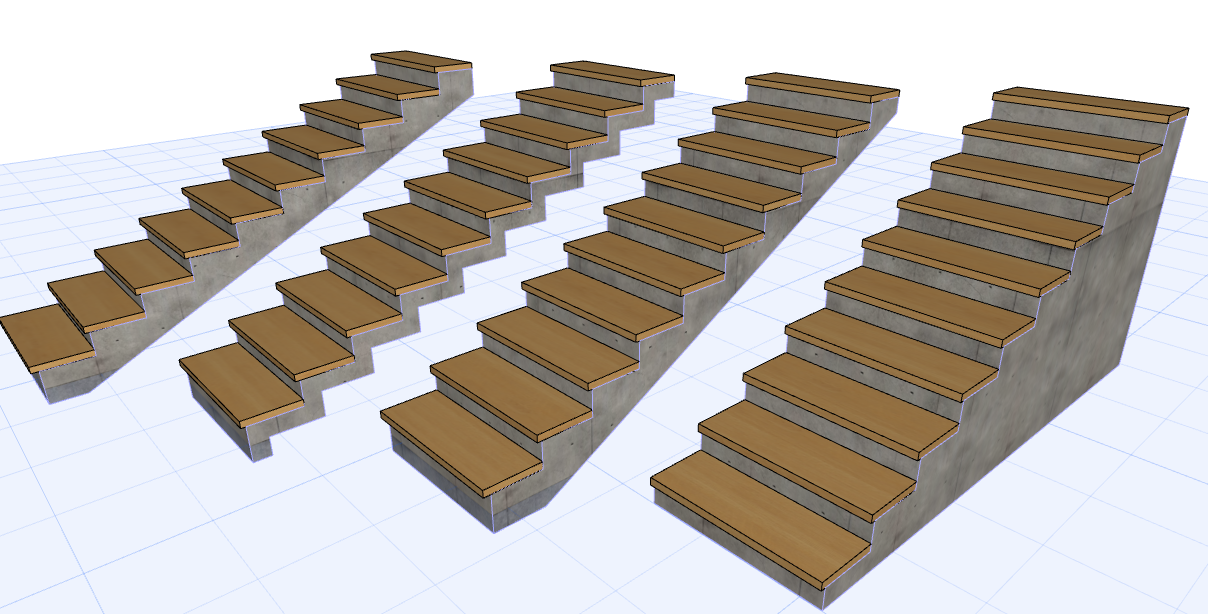

Utilisez les quatre boutons pour choisir une forme pour la partie inférieure de la volée monolithique. De gauche à droite :
En-dessous, saisissez des valeurs pour les variables d'épaisseur et de décalage appropriées. Notez le retour visuel dans la fenêtre de Prévisualisation.

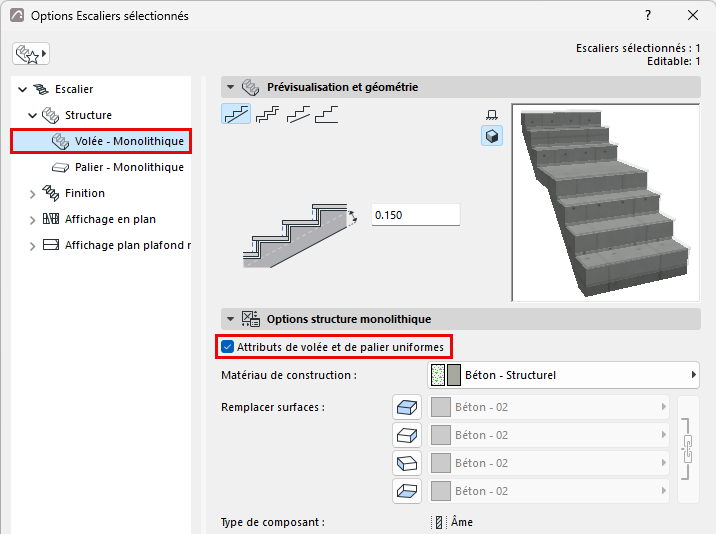

Options structure monolithique
Utilisez ce volet pour définir les attributs pour la volée ou pour le volet monolithique, y compris le matériau de construction.
Le type de composant pour une structure d'escalier monolithique est toujours « Âme ». Ceci est pertinent pour l'affichage partiel des structures dans les vues 3D, où vous pouvez choisir d'afficher ou de masquer les éléments en fonction de leur type de composant.

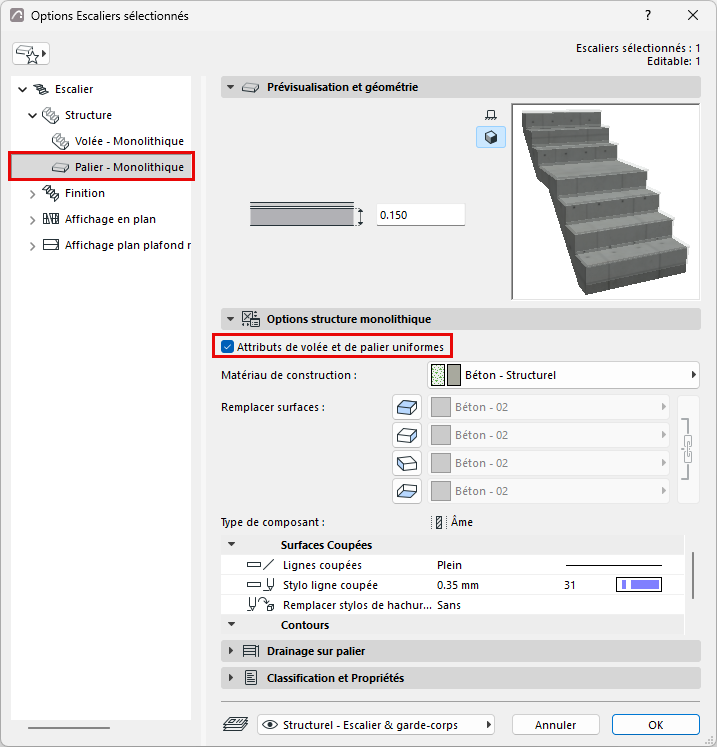

Cochez la case Attributs de volée et de palier uniformes pour appliquer les mêmes attributs aux deux structures monolithiques (volée et palier).

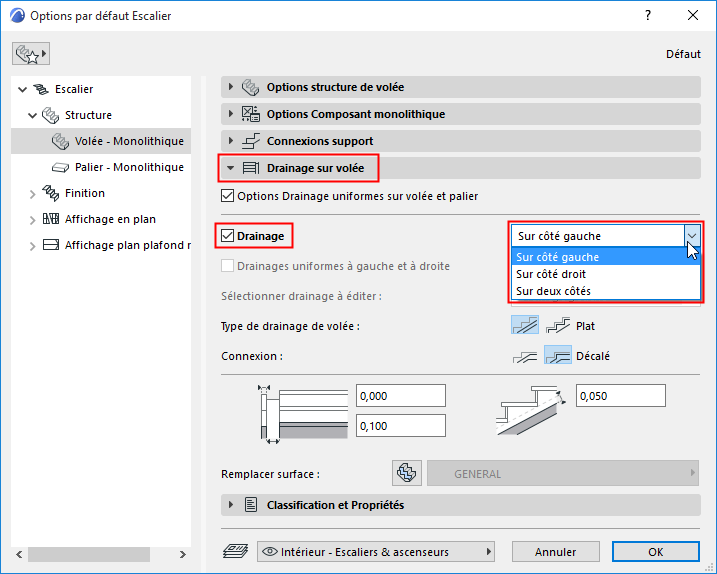

Drainage sur volée/Drainage sur palier
Ce volet n'est disponible que pour les structures monolithiques.

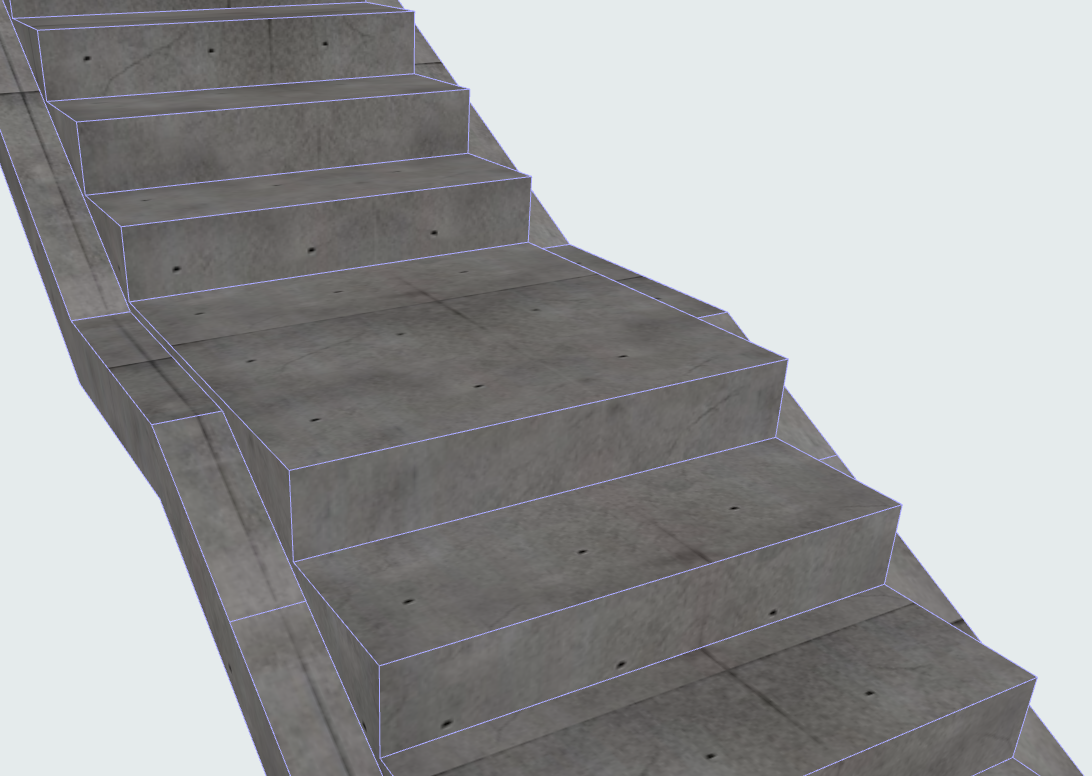

Cochez Drainage pour placer un drainage sur le côté gauche et/ou droit de la structure d'escalier (disponible pour les volées et les paliers).
Cochez Options Drainage uniformes sur volée et palier pour appliquer les réglages aux deux structures d'escalier.
Pour les drainages sur volée :
- Choisissez Type de drainage (Plat ou Décalé) pour la volée et les connexions. Ce réglage sera utilisé pour les Drainages sur palier, s'il y en a.
Définissez les valeurs de largeur et profondeur du drainage et ajoutez un décalage optionnel.
Si nécessaire, appliquez une substitution de surface au drainage.
