Les escaliers ne sont pas associatifs avec d'autres éléments 3D. Pour connecter un escalier à une dalle ou à un mur, utilisez les Opérations éléments solides.
Toutefois, vous pouvez utiliser les Options Escalier (Structure de volée) :
pour définir les extrémités des structures d'escalier
pour créer des connexions entre les volées et paliers de l'escalier. Vous pouvez utilisez des connexions différentes à l'intérieur d'un même escalier.

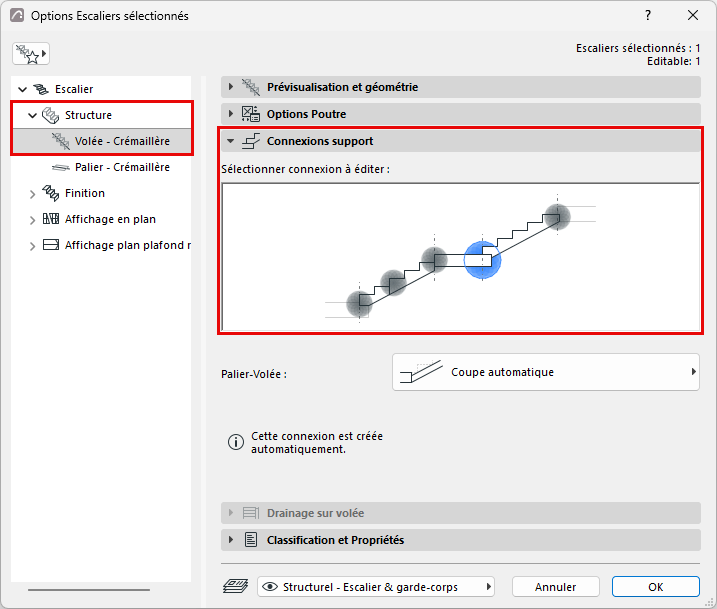

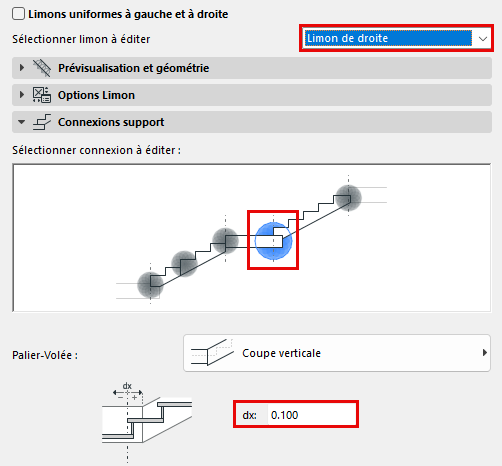

Pour configurer les extrémités et connexions d'un escalier, allez à la page Options structure de volée et au volet Connexions support. Ce volet est disponible pour les Options Escalier (Structure de volée) et pour les structures de volée sélectionnés en mode d'édition.
Toutes les connexions et extrémités des volées et paliers d'escalier sont gérées ici :
Volée-Départ
Volée-Fin
Volée-Palier
Palier-Volée
Volée-Volée

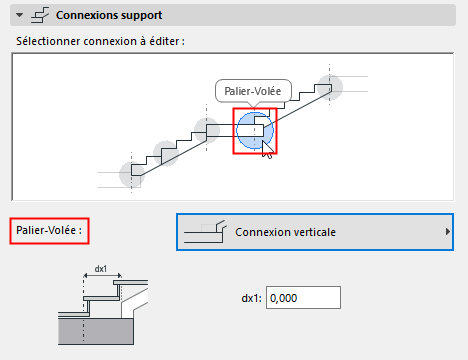

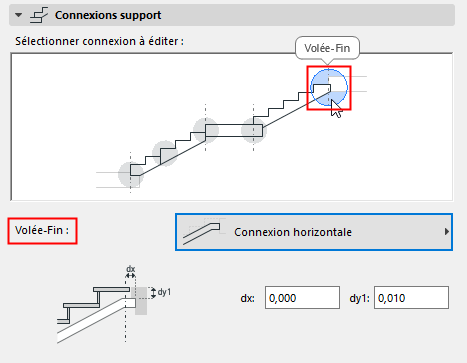

Placez le curseur dans la Prévisualisation et cliquez pour choisir la connexion ou l'extrémité que vous voulez éditer.

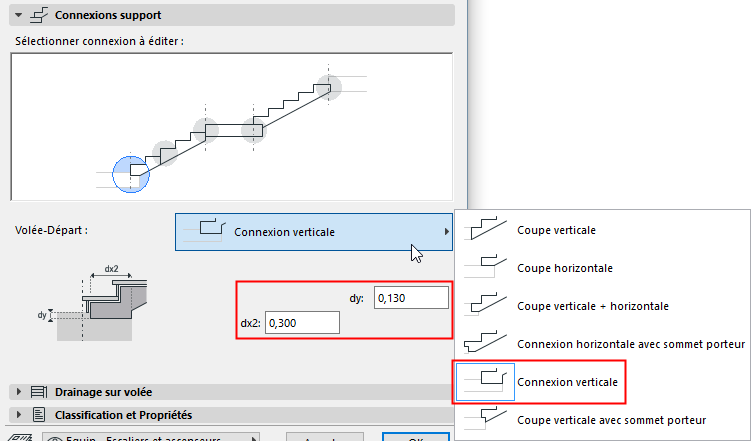

Dans le contrôle déroulant, choisissez et définissez le type de connexion souhaité. Il s'agit d'un jeu d'options fixe qui varie en fonction de la structure et du type de connexion.

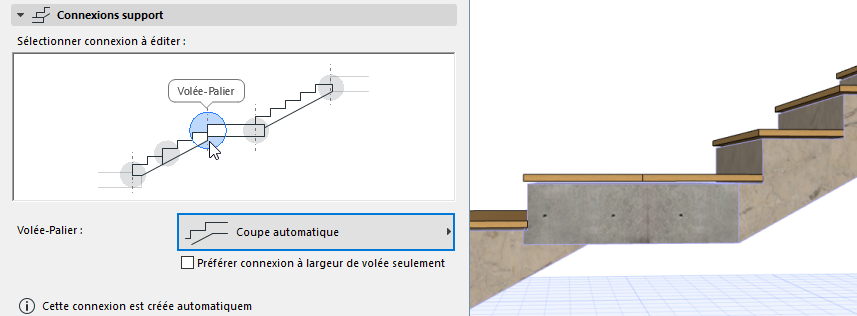

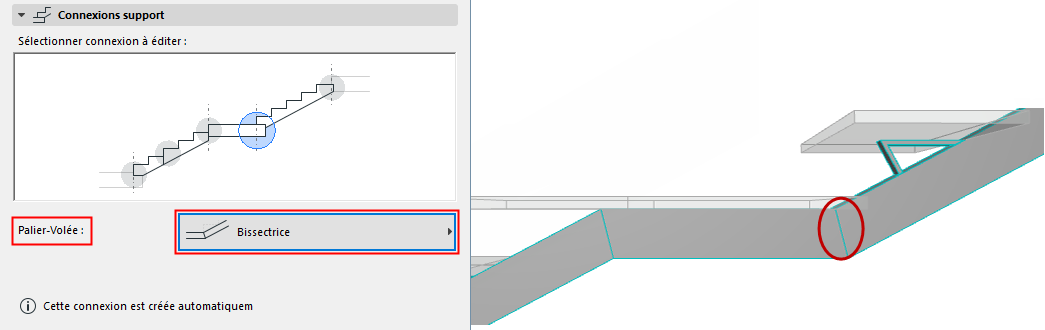

Les options automatiques n'exigent aucun réglage supplémentaire de la part de l'utilisateur.Figure 1. Connexion Palier-Volée : Coupe automatique

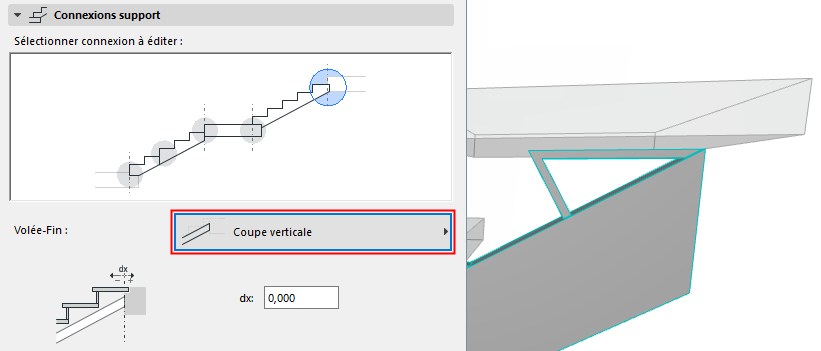

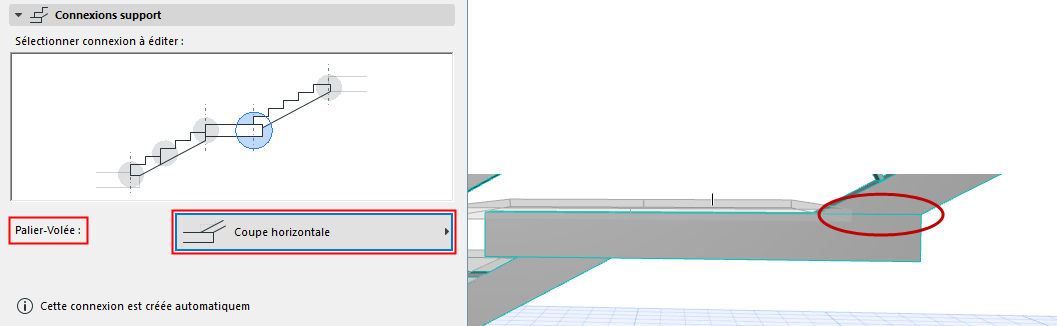

Extrémités de volée crémaillère : Horizontale et verticale

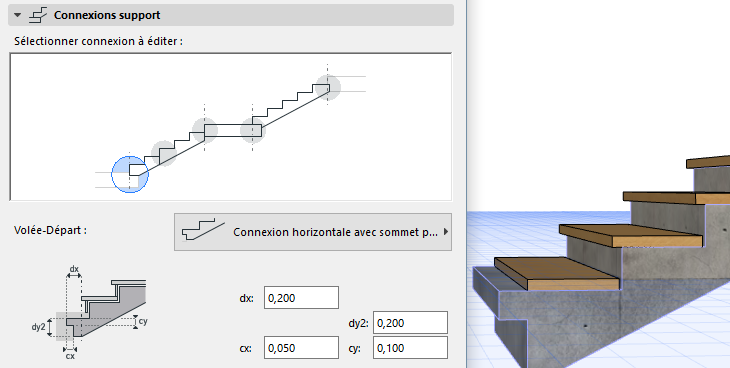

Figure 2. Extrémité de volée monolithique : Horizontale avec découpe

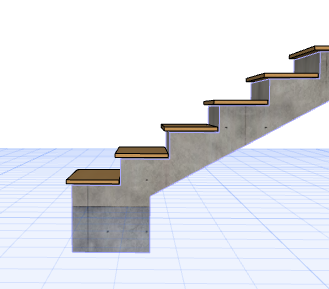

Extrémité de volée monolithique : Ajuster coupe vertical
