Options poteau (outil Garde-corps)

Remarque pour les utilisateurs de MEP Designer : Les garde-corps et les paramètres de garde-corps sont visibles, mais ne peuvent pas être créés ni modifiés.

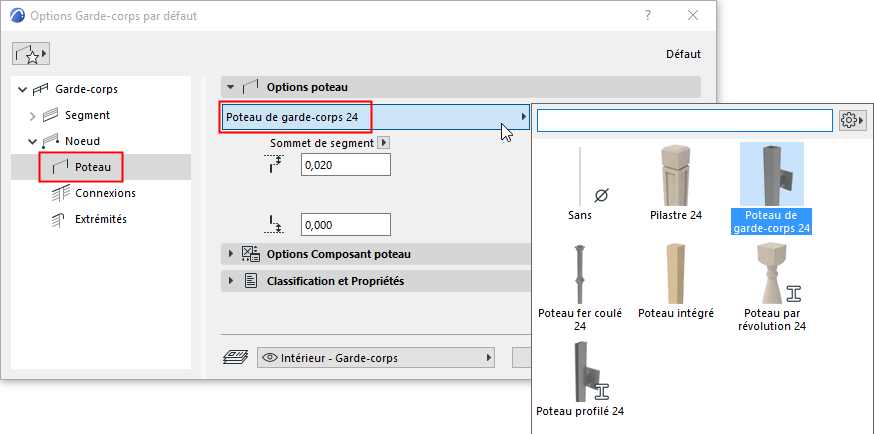

Dans le contrôle déroulant, choisissez un composant GDL à placer comme poteau sur chaque noeud du garde-corps ou choisissez l'option Aucune(si vous ne voulez pas placer de poteau physique).

Pour définir les réglages d'un composant GDL, utilisez le volet en-dessous. Voir Options Composant de poteau (Poteaux/Montants/Balustres).

En plus du contenu prédéfini, vous pouvez enregistrer un composant personnalisé comme poteau.

Décalage supérieur/inférieur de poteau

Saisissez une valeur de décalage inférieur et supérieur pour le poteau.

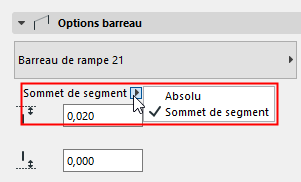

Utilisez ce contrôle déroulant pour définir la manière de calculer le décalage :

• Sommet de segment : Définissez la valeur du décalage par rapport à la hauteur du segment.
  Remarque : La hauteur du segment est définie dans Options segment. Voir   Hauteur de segment et Décalage vertical .
• Absolu : Saisissez la hauteur absolue du poteau. Le poteau sera décalé en conséquence par rapport au sommet du segment.
