Options Connexion (Lisse supérieure, Main courante, Lisse)

Remarque pour les utilisateurs de MEP Designer : Les garde-corps et les paramètres de garde-corps sont visibles, mais ne peuvent pas être créés ni modifiés.

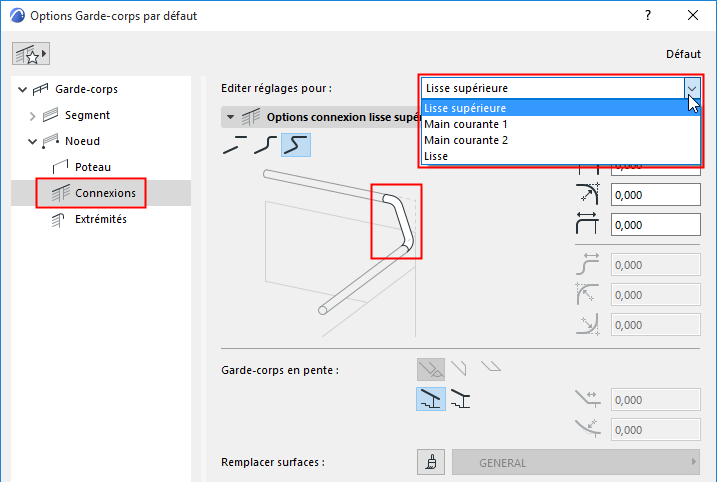

Pour chaque type de lisse (Lisse supérieure, Mains courantes, Lisses), utilisez ces pages de réglages pour définir leur géométrie aux segments connectés.

Vous pouvez afficher le segment connecté avec une surface différentes de celle des lisses connectées (utilisez le contrôle Substituer surfaces)



Types de connexion de lisse

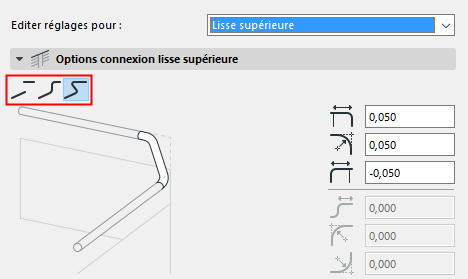

Choisissez la manière de connecter le type de lisse sélectionné entre segments par l'utilisation de l'un de ces trois types de connexion :


  • Déconnecté : Les lisses des segments adjacents ne seront pas connectées. Ajouter une extension optionnelle (positive ou négative) à chaque segment.
  • Col de cygne : Les lisses adjacentes sont connectées par un col de cygne comportant des parties horizontales et verticales.

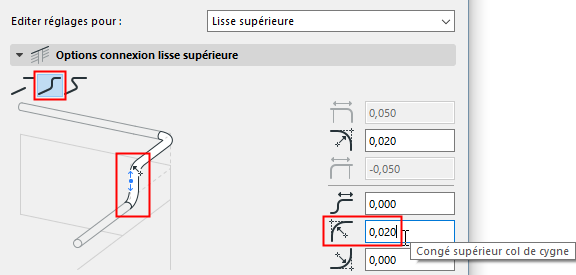

    Dans les champs éditables à droite, définissez une valeur d'extension (positive ou négative) et des valeurs de congé pour chaque partie de la connexion en col de cygne.

    Notez que la partie sur laquelle vous travaillez est mise en surbrillance dans la prévisualisation.

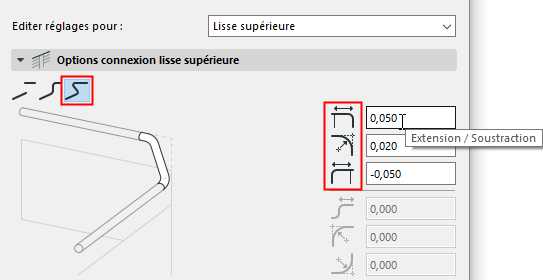

  • Connexion directe : Joint les deux lisses adjacentes en les étendant et établit la connexion entre les deux. Dans les champs éditables à droite, définissez une valeur d'extension (positive ou négative) et des valeurs de congé pour les parties courbes qui s'éloignent des parties horizontales.


Editer Connexions

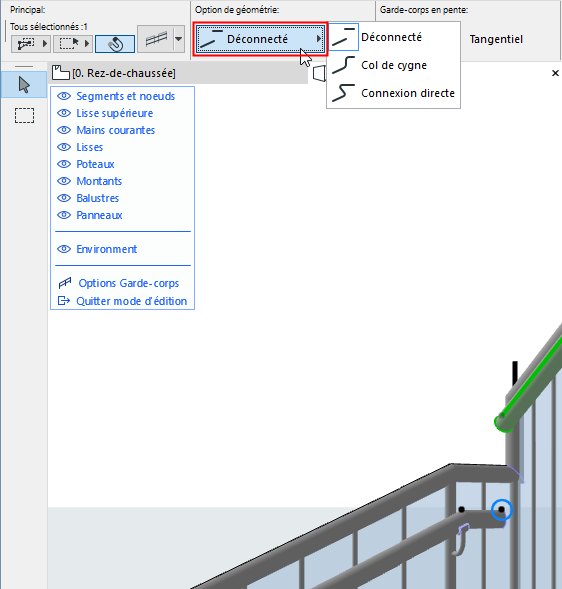

  • En mode d'édition, utilisez la Zone informations ou le dialogue Options Extrémité pour ajuster les réglages des connexions sélectionnées.


Garde-corps en pente (connexion ) - Géométrie d'extrémité

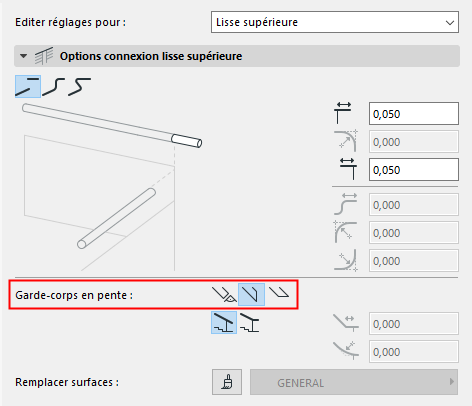

  • Choisissez une géométrie pour les extrémités d'un segment connecté du garde-corps en pente : perpendiculaire, verticale, ou horizontale.

    SlopedRailingConnectionGeom.png  SlopedRailingConnectionGeom3D.png

Garde-corps en pente (Connexion) - Tangentiel à segment ou horizontal

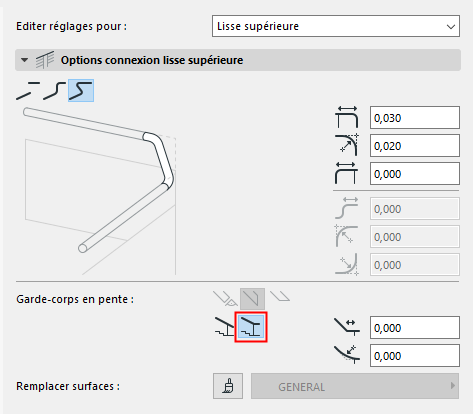

  • Activez cette option pour ajouter un segment horizontal à la connexion à l'endroit où le garde-corps en pente rencontre un coude horizontal.
  • Saisissez la longueur du segment supplémentaire et une valeur de congé optionnelle

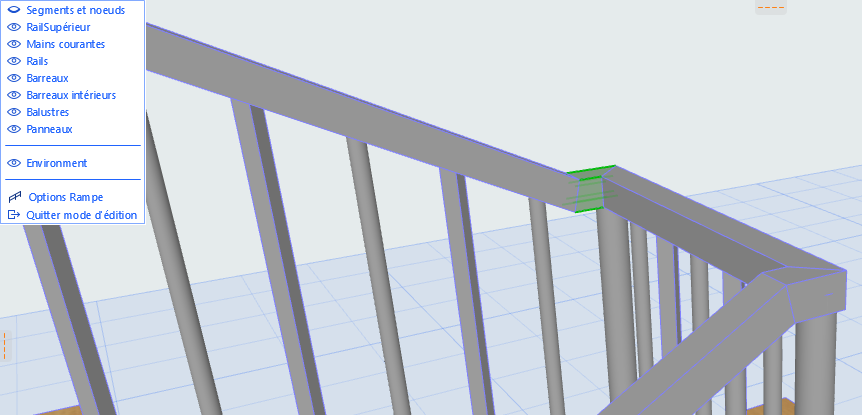

Le segment obtenu en mode d'édition :
