Transformation des Formes : Etirer la boite englobante d'une forme

Utilisez cette commande de la palette contextuelle d'une forme sélectionnée afin d'étirer la forme entière par sa boîte englobante.

1. Sélectionnez une forme.
2. Dans la palette contextuelle, choisissez la commande Etirer boîte.

   Une boîte englobante apparaît autour de la forme.





3. Cliquez sur une arête, une facette ou un noeud de la boîte englobante.

   Une palette contextuelle d'“étirement” contenant trois options apparaît.

4. Choisissez l'une de ces trois variantes d'étirement : Etirer, Etirer à partir du centre, ou Incliner.
5. Ensuite, faites glisser le curseur pour transformer la forme.

Voir la vidéo

Selon la partie de la boîte sur laquelle vous avez cliqué, le résultat sera différent :

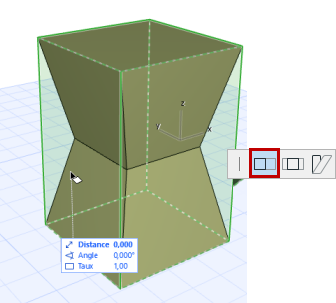

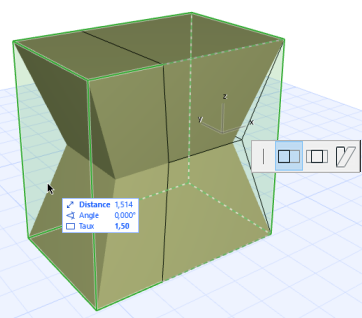

Etirement simple (clic sur une facette de la boîte) :

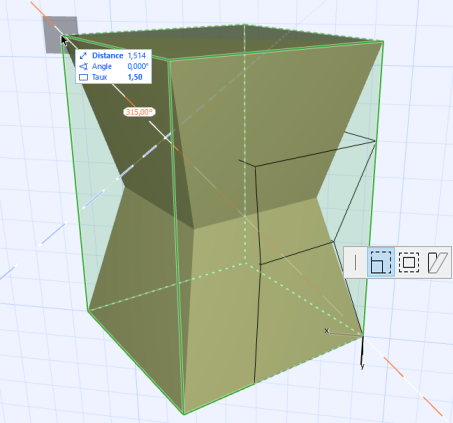

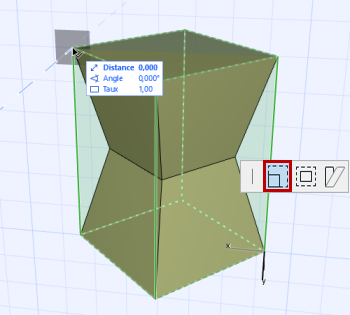

Etirement simple (clic sur un noeud de la boîte) :

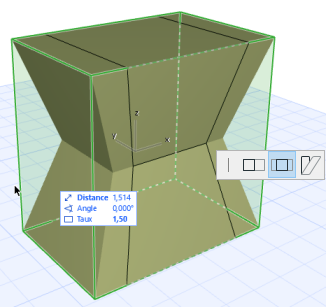

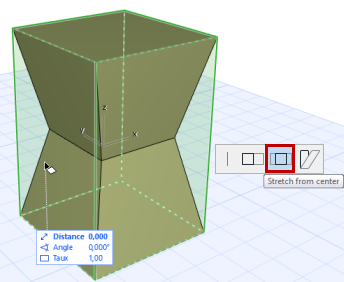

Etirer à partir d'un angle (clic sur une facette de la boîte) :

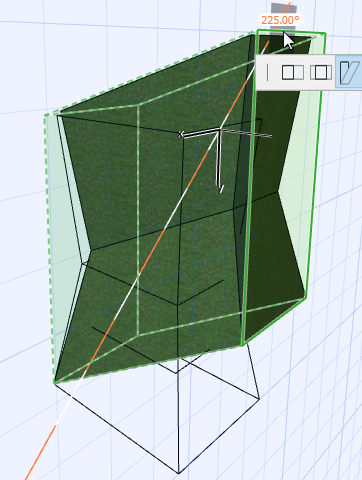

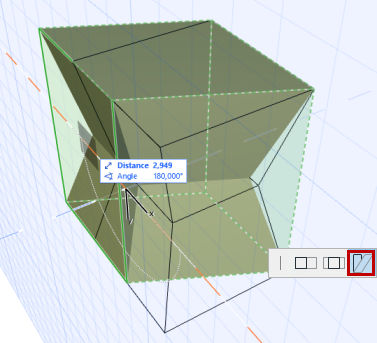

Incliner :
