Edition graphique de la géométrie d'un toit
Pour modifier graphiquement la géométrie d'un toit sélectionné, vous pouvez éditer :
- la ligne de référence
- une ligne d'arête
- la ligne de division de niveaux, si le toit comporte plusieurs niveaux
- la ligne de contour

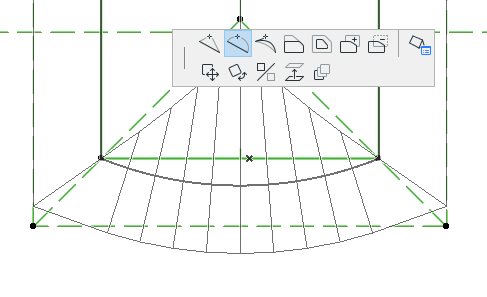

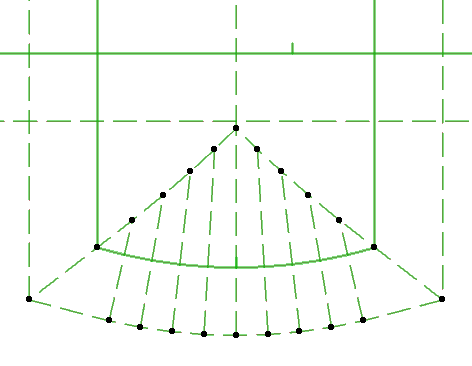

Pour éditer la ligne de référence, utilisez les commandes d'édition de polygone usuelles de la palette contextuelle:

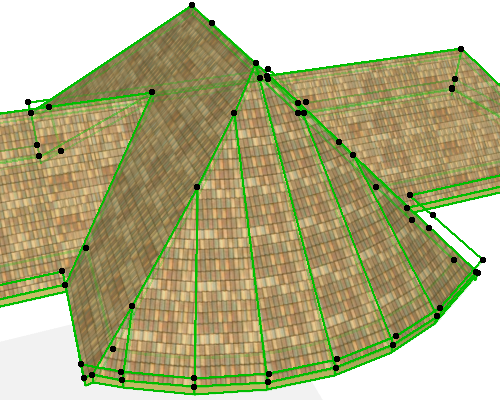

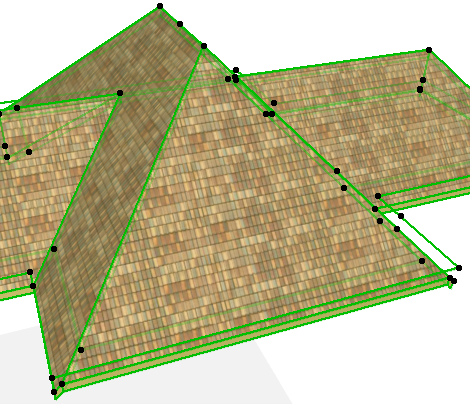

Comme vous pouvez le voir en 3D, éditer la ligne de référence ajuste la géométrie du pan de toit et des pans adjacents, si nécessaire:

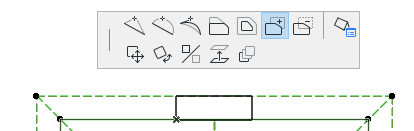

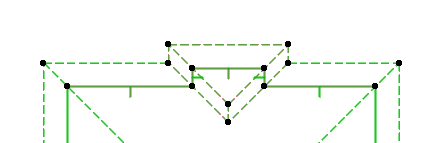

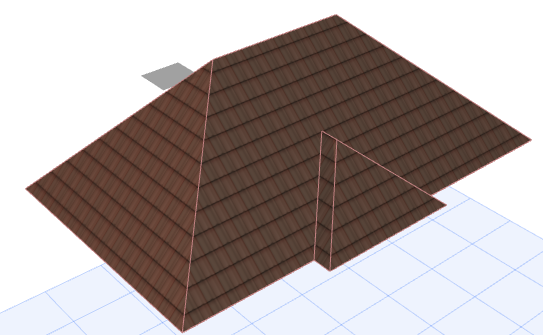

Ci-dessous, nous avons ajouté une extrusion au toit en utilisant la commande d'édition Ajouter à polygone de la palette contextuelle. La géométrie de toit obtenue est modifiée, chaque pan de toiture est ajusté en conséquence, et le toit reste un élément unique et cohérent.
