Raccord automatique : Exemple 1

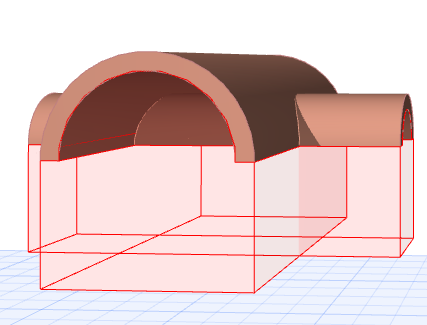

Supposons que vous ayez deux coques qui s'intersectent et que vous souhaitiez les raccords de l'une à l'autre.



Avant de commencer, vous pouvez activer les corps de découpe si vous voulez les voir pendant le travail. (Vue > Options affichage écran > Corps de découpe)

  1. Sélectionnez les deux coques.

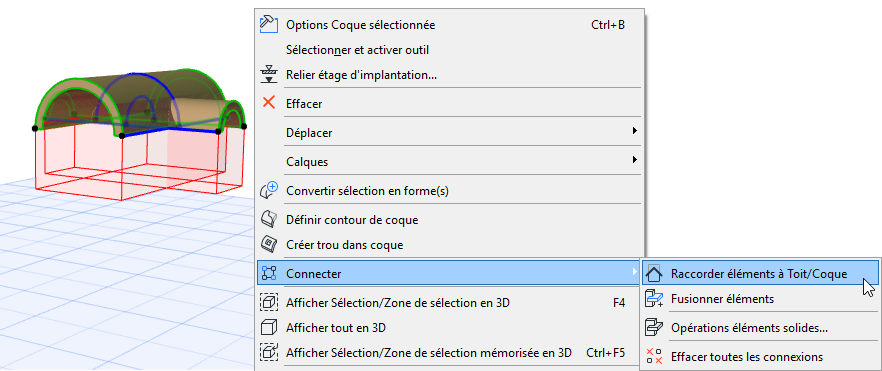

  2. Dans le menu contextuel, choisissez Connecter et regardez les commandes disponibles (également disponibles dans la barre d’outils Standard).

  3. Choisissez la commande Raccorder éléments à toit/coque.

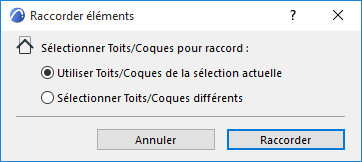

  4. Dans le dialogue qui apparaît, cliquez sur Raccorder.

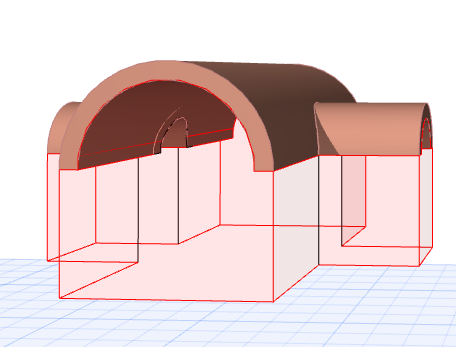

  5. Visionnez le résultat en 3D. La partie intérieure des deux éléments qui coïncident à leurs corps de découpe respectifs a été éliminée. Notez que les corps de découpe des deux coques ont été fusionnés en un seul corps de découpe.
