Raccord automatique : Exemple 2

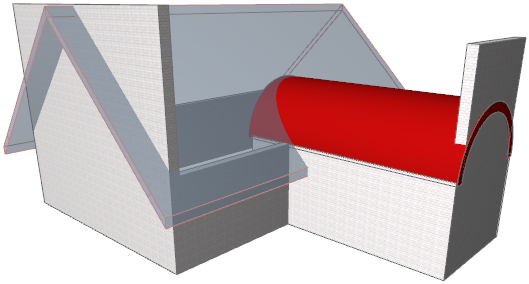

Supposons que vous ayez les coques et murs suivants :


  1. Sélectionnez tous les éléments affichés (toit, coque, murs).

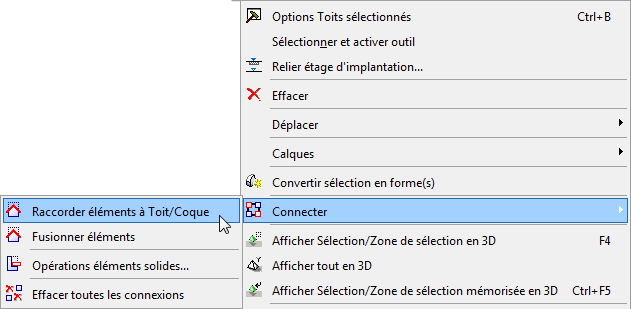

  2. Dans le menu contextuel, allez à Connecter et choisissez la commande Raccorder éléments à toit/coque (également disponible dans la barre d’outils Standard).

  3. Dans le dialogue qui apparaît, cliquez sur Raccorder.

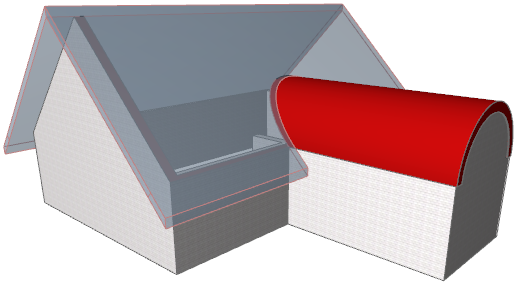

  4. Visionnez le résultat en 3D.


    Pour un autre exemple de raccord automatique, voir Toit à pignons croisés.
