Créer des Objets MEP

Définition du niveau de détail des objets MEP

Niveau de détail 2D sélectionné	Niveau de détail par défaut	Niveau de détail de substitution 1	Niveau de détail de substitution 2	Niveau de détail de substitution 3
Entier	Entier	Moyen	Bas	Boîte englobante du système 2D
Moyen	Moyen	Bas	Entier	Boîte englobante du système 2D
Bas	Bas	Moyen	Entier	Boîte englobante du système 2D

Niveau de détail 3D sélectionné	Niveau de détail par défaut	Niveau de détail de substitution 1	Niveau de détail de substitution 2	Niveau de détail de substitution 3
Entier	Entier	Simplifié	Schématique	3D non affiché
Simplifié	Simplifié	Schématique	Entier	3D non affiché
Schématique	Schématique	Simplifié	Entier	3D non affiché

Pour les Objets MEP, la représentation 3D nécessite l'utilisation de l'objet Connexion MEP (qui se trouve dans la Bibliothèque MEP > Connexion MEP) pour faciliter la connectivité automatique des Objets MEP.
Ce composant de la Connexion MEP doit être affecté au Modèle 3D complet.
Pour les éléments de bibliothèque de type Gaine/Débit de tuyau, il doit y avoir au moins deux Connexions MEP associées au Modèle 3D entier. Ils doivent être placés sur un même axe et orientés dans des directions opposées.

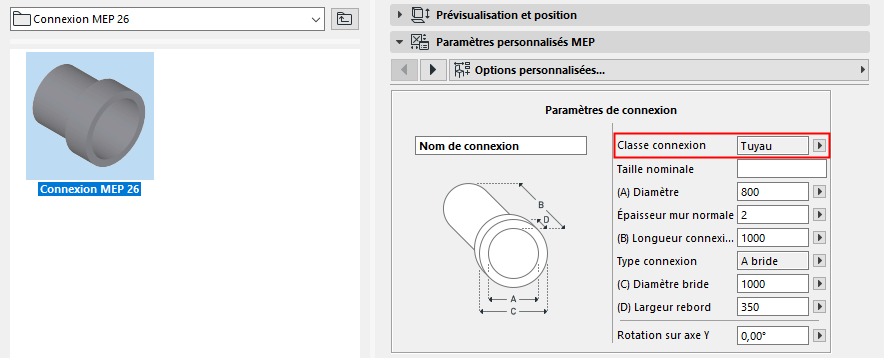

Lors de la création d'un élément de bibliothèque MEP de type Gaine ou Tuyau, assurez-vous que le composant Connexion MEP est associé à la classe de connexion correspondante : Gaine ou Tuyau.
