Placer marque non liée

Une marque non liée peut être utile dans votre documentation publiée, par exemple, si vous souhaitez faire référence (avec un numéro de page) à l'emplacement d'un dessin externe qui n'est pas intégré dans le projet.

Suivez ces pas pour placer une marque non liée avec l'outil Coupe, Façade, Détail ou Feuille de travail.

1. Dans le dialogue Options par défaut ou Zone informations de l'outil donné, choisissez l'option “Placer marque non liée.”

   Une telle marque n'affiche pas d'informations liées.

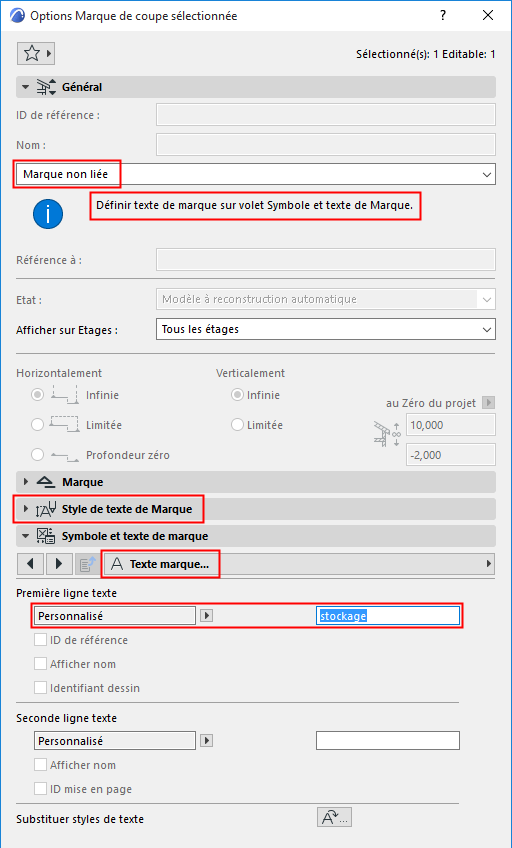

2. Définissez le texte personnalisé de la marque en utilisant les champs Texte personnalisé de la liste de paramètres sur le volet Symbole et texte de Marque du dialogue de paramétrage.





3. Dessinez une ligne ou une bordure (selon l'outil donné) et placez une marque dans l'une des fenêtres suivantes : Plan, Coupe, Façade, Elévation intérieure, Feuille de travail, Détail Document 3D.
