Créer un point de vue unique d'Elévation intérieure

1. Utilisez la méthode de saisie de ligne simple pour dessiner la Bordure de pièce.

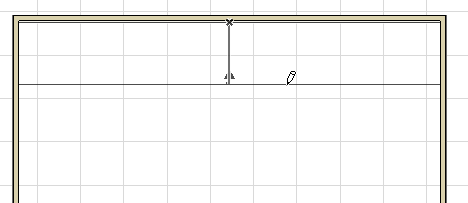

2. Placez le curseur à la position souhaitée. La flèche du retour visuel indique l'orientation du point de vue d'Elévation intérieure obtenu.
3. Cliquez pour placer la marque d'Elévation intérieure.



   Pour définir le Style et la position de la marque, utilisez les contrôles du volet Marque du dialogue Options Elévation intérieure.

   Voir Volet Marque Elévation intérieure.

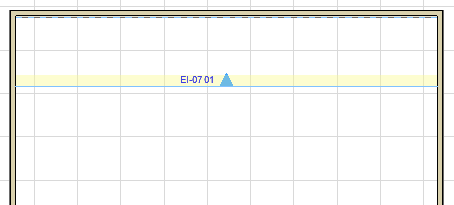

4. Un nouveau point de vue de type Elévation intérieure est créé et listé dans le Plan du projet du Navigateur. Il est associé à son propre groupe d'Elévations Intérieures, même si le groupe n'inclut qu'un seul point de vue.

Une grande partie des autres aspects des points de vue d'Elévation intérieure - état, affichage, référence de marque et mise à jour - fonctionnent de la même manière que pour les points de vue de type Coupe.

Sujets liés

Associer état de reconstruction de coupe

Apparence du modèle (vues de type Coupe)

Définir référence de la marque pour la marque source

Mise à jour des coupes
