Cotes d'altitude

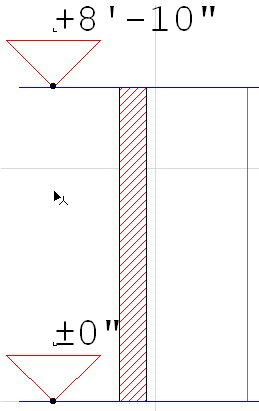

Cotes d'altitude (un des modes de l'outil Cotation linéaire) pour afficher les valeurs de hauteur dans les vues de Coupe/Façade/Elévation intérieure et Document 3D.


Remarque : Sur le Plan et dans les fenêtres Feuille de travail/Détail , utilisez les Cotes de niveau. Voir Cotes de niveau .

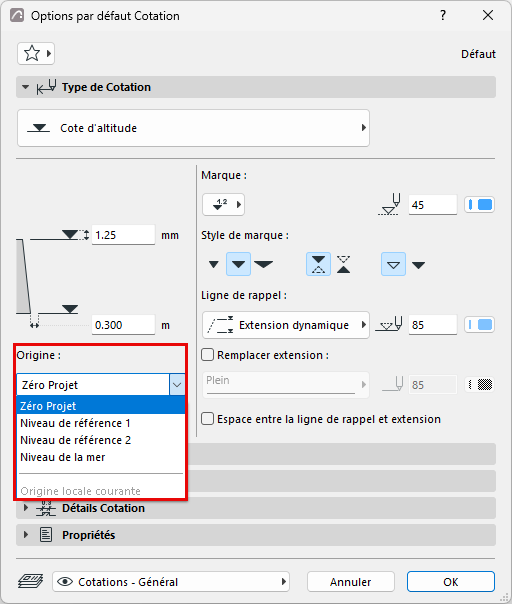

Les Cotes d'altitude sont calculées en se fondant sur l'origine de la cotation que vous pouvez définir dans le dialogue Options Cote d'altitude.


  • Zéro Projet
  • Niveau de mer (défini dans Options > Préférences Projet > Niveaux de référence)
  • Un Niveau de référence (défini sous Options > Préférences du projet > Niveaux de référence)
  • Origine locale courante : cette option apparaît uniquement pour les chaînes de cotes d’élévation sélectionnées. Elle indique que l’origine utilisateur a été modifiée depuis le positionnement de la chaîne de cotes et que la chaîne de cotes n’a pas été actualisée.

Placer une chaîne de cotes d'altitude

  1. Activez l'outil Cotation et la méthode de construction Cote d'altitude.

  2. Dans une fenêtre de Coupe/Façade/EI ou Document 3D : Cliquez sur une série de points où vous voulez placer des Cotes d'altitude.

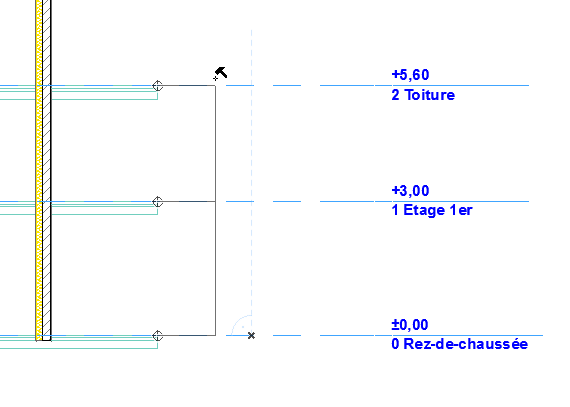

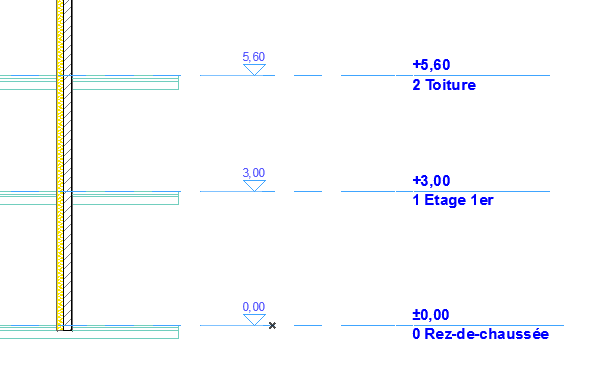

  3. Faites un double clic (ou cliquez sur OK dans la Zone de contrôle), puis utilisez le curseur en forme de marteau pour placer la chaîne.

    ElevDimHam.PNG     ElevDimPlaced.PNG

Dans les fenêtres Coupe/Façade/EI, vous pouvez coter toutes les Lignes de niveau d'étage en une seule étape.

Voir Volet Niveaux d'étage.

Sélectionner les Cotes d'altitude

Faites un Maj-clic sur l'axe invisible de la chaîne (là où le curseur prend la forme d'une hélice avec une flèche).
