Étiquettes pour les Murs-rideaux

Comme pour tous les autres éléments, vous pouvez placer des étiquettes sur un mur-rideau ou sur ses composants visibles, en Plan et en Coupe.

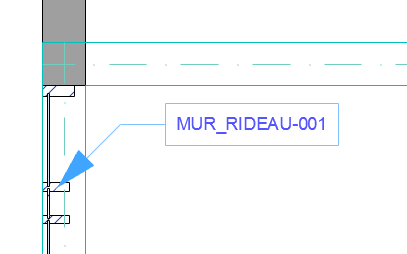

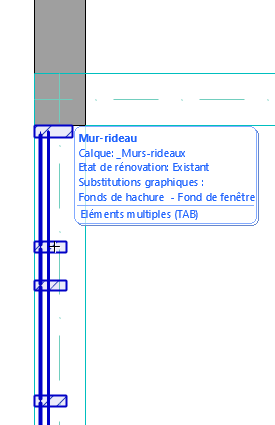

CWLabel1.png     CWLabelDone.png

Mur-rideau avec étiquette ID

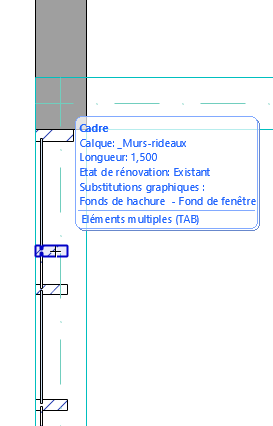

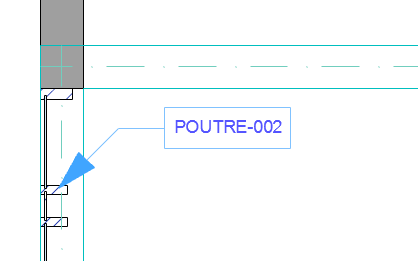

CWLabel2.png     FrameLabel.png

Cadre de mur-rideau avec étiquette ID

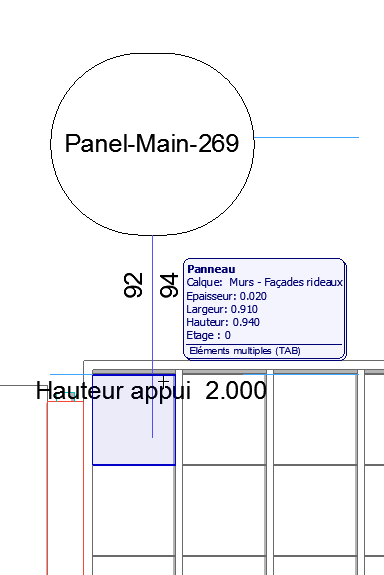

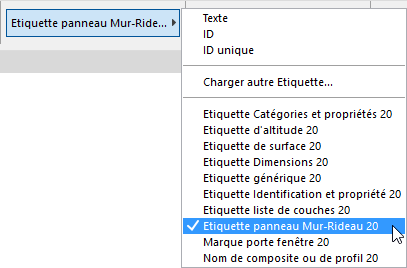

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

Étiquette Panneau de mur-rideau

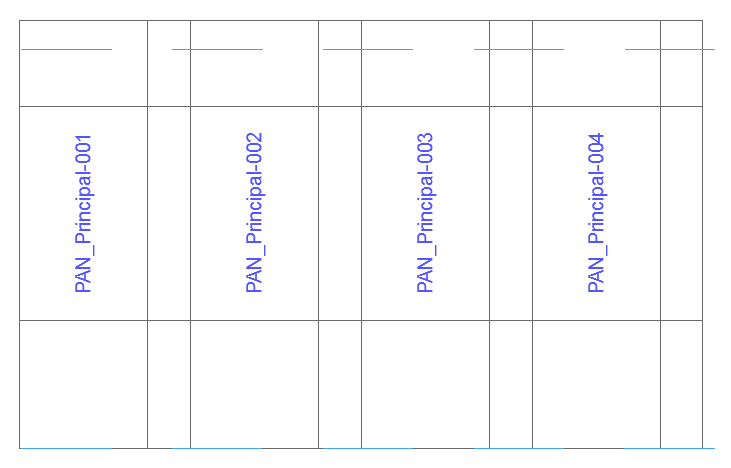

Placer des étiquettes sur tous les composants d'un mur-rideau

Si vous avez besoin de placer des étiquettes sur tous les composants ou sur tous les composants d'une classe donnée :

  1. Sélectionnez le mur-rideau.

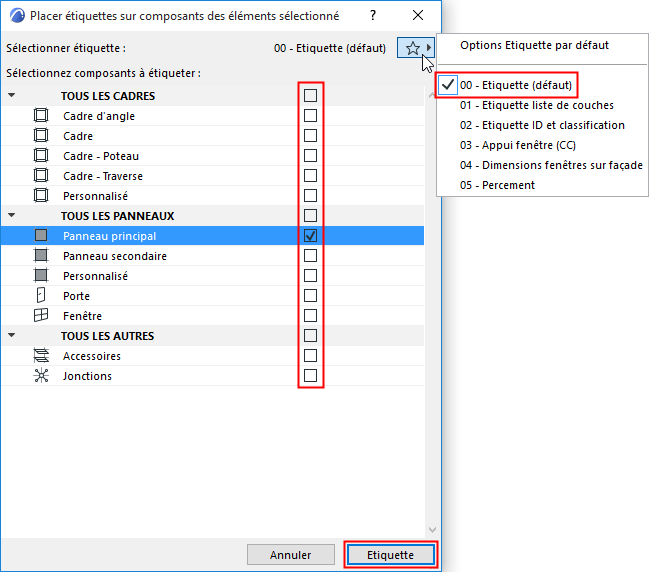

  2. Choisissez Documentation > Annotation > Étiquettes sur composants des éléments sélectionnés pour ouvrir le dialogue.
  3. Dans le menu déroulant, choisissez un type d'Étiquette : soit l'Étiquette par défaut actuelle, soit un Favori d'étiquette.
  4. Cochez les cases devant les types de composants auxquels vous voulez associer une étiquette. Les étiquettes seront associatives.:

  5. Cliquez sur Étiquette pour le placer.
