A propos des Modules liés
L’utilisation des modules liés vous permet d’introduire le contenu de fichiers externes (source) dans un projet ouvert (hôte).

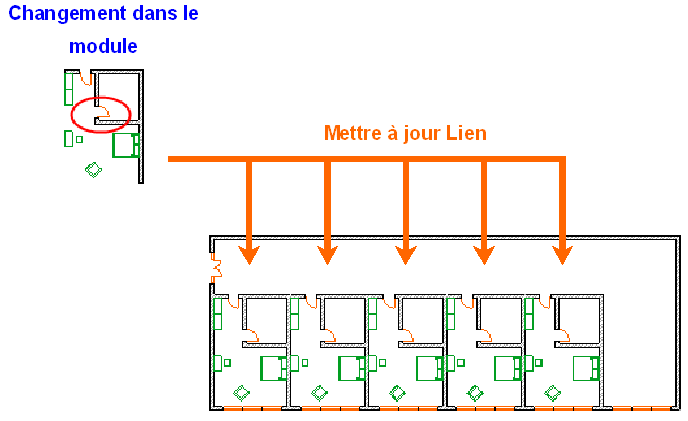

Les modules liés peuvent être utilisés pour gérer des structures répétitives dans des bâtiments tels que les hôtels ou les immeubles de bureaux comportant un grand nombre de pièces identiques : si les pièces sont placées comme un fichier module lié, vous pouvez modifier les structures identiques ceci en une seule opération, simplement par la mise à jour du fichier module source. En outre, les structures identiques peuvent être utilisées dans plusieurs projets.
En mettant à jour un Module lié, vous avez l'option de lancer la fenêtre Comparer modèle qui vous aide à visualiser exactement ce qui a été modifié à la suite de la mise à jour.
Voir Comparer des modèles Archicad avant et après la mise à jour des Liens .
Quels sont les fichiers que vous pouvez placer comme Modules ?
Types de fichiers projet :
- un projet simple (.pln)
- un fichier de type Module (.mod)
- un projet partagé sur un BIMcloud (de version identique à celle du projet hôte)
- Lignes 2D (.2dl)
Autres types de fichiers pouvant être placés en tant que Modules :
Caractéristiques des modules liés
- Les modules sont conservés dans le projet hôte. même si le fichier source n'est pas actuellement disponible, le module reste présent et visible. Toutefois, le module ne peut être actualisé tant que le fichier source de référence n'est pas disponible.
- Les paramètres de placement (par ex. orientation, Calque principal, Variante) de chaque lien peuvent être différents, même s'ils se réfèrent à la même source de module.
- Le lien placé n'est peut être édité qu'en tant qu'entité. Ses éléments ne peuvent être modifiés tant qu'ils font partie du lien.
- Les éléments du lien sélectionné sont marqués par des carrés vides à l’endroit de leurs points chauds. Lorsque plusieurs modules sont sélectionnés, leurs pastilles de sélection s’affichent en différentes couleurs afin de vous aider à les distinguer.

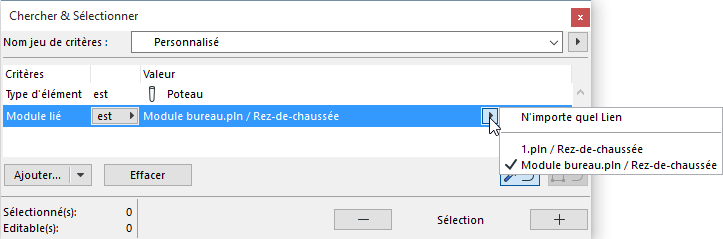

- Vous pouvez utiliser la commande Chercher & Sélectionner pour retrouver des éléments du module lié.
Attributs des modules liés
-
Pour les modules basés sur MEP Designer, voir Gestion des attributs lors du collage et de la liaison des modules
- Les attributs de module lié IFC sont gérés conformément au fichier modèle du Traducteur pour importation utilisé pour placer le lien IFC. Voir Lier Fichier IFC.
Les attributs importés avec des modules liés ne seront pas supprimés si vous supprimez les liens.
Voir aussi Calque maître pour plus d'informations sur les calques de module lié.
Les Eléments de bibliothèque dans les modules liés
- Eléments de bibliothèque liée : Le placement d’un module lié ne provoque pas l’importation des éléments de bibliothèque liée. Assurez-vous que les éléments de bibliothèques utilisés par la source sont également disponibles pour l'hôte, en procédant de l'une de ces deux manières :
- Utilisez la même bibliothèque pour la source et pour l'hôte.
- Ajoutez les bibliothèques de la sources aux bibliothèques de l'hôte

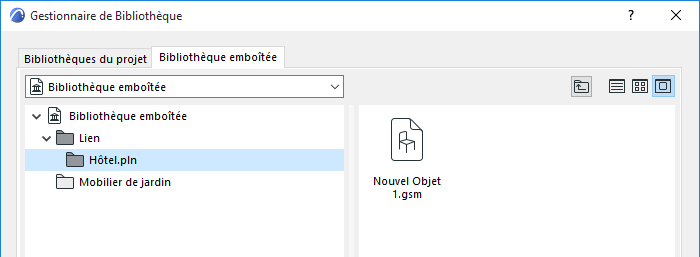

- Eléments de bibliothèque emboîtés : Placer un module lien ajoute la bibliothèque emboîtée entière du fichier source à la bibliothèque emboîtée du fichier hôte. La bibliothèque emboîtée nouvellement ajoutée apparaît dans le Gestionnaire de bibliothèque à l'intérieur du dossier “Liens” créé automatiquement dans votre bibliothèque emboîtée. Dans ce dossier, chaque fichier source de lien est listé séparément avec tous ses objets emboîtés . Ces objets seront mis à jour dans votre projet hôte s'ils ont été mis à jour dans le projet source.
Important : Il n'est pas recommandé de placer tous ces objets séparément dans votre projet. Ces objets seront supprimés de la Bibliothèque emboîtée si le module lié est supprimé du projet ou si tous les exemplaires placés du module sont supprimés. (Vous remarquerez la suppression des modules après avoir ouvert à nouveau le fichier hôte.)
Variantes dans les modules liés
Voir Liens et Variantes.
