Exemple : Vérification de la hauteur d'échappée

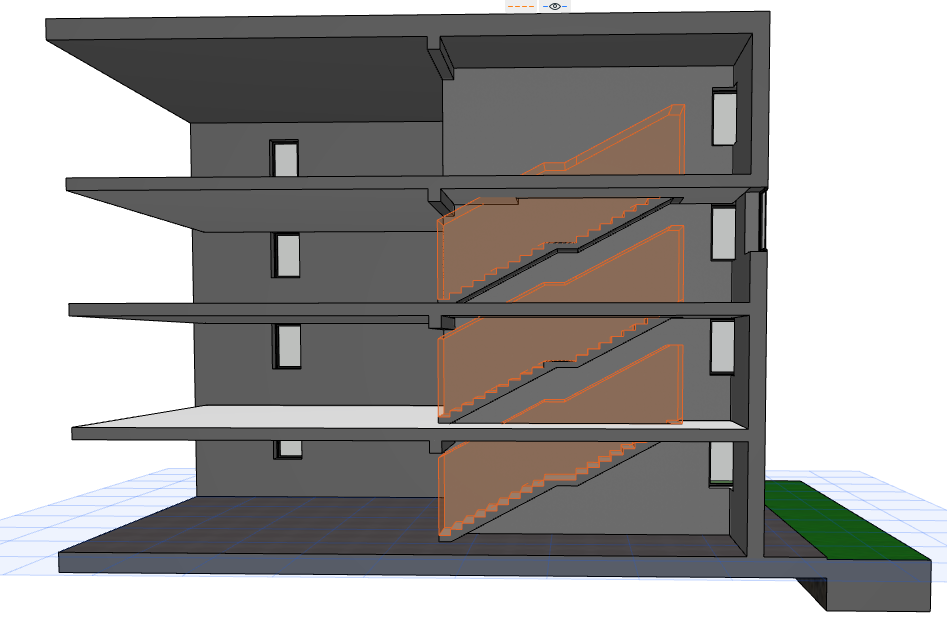

Nous allons vérifier la hauteur d'échappée dans cette vue 3D du modèle.

Remarque : La visibilité de l'échappée peut être activée dans Documentation > Vue modèle > Options vue modèle (Options Escalier).

  1. Choisissez la commande Dessin > Vérification modèle > Détection de collision.

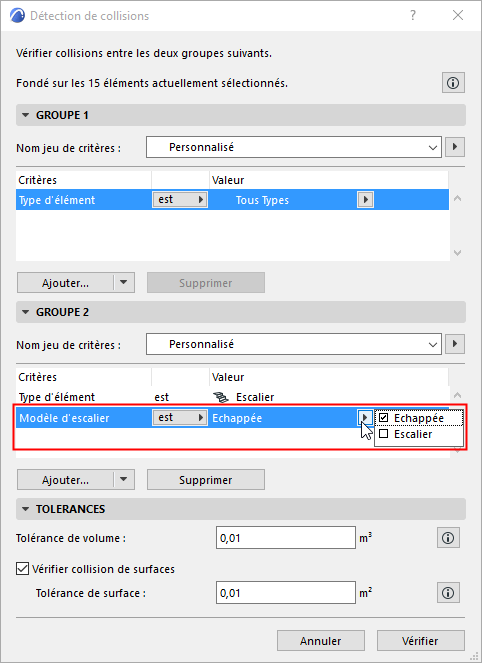

  2. Dans le dialogue, définissez les critères de collision.

    • Pour le Groupe 1 :
    • Pour le Groupe 2 : Les Escalier, tenant compte de la partie au-dessus de la tête dans le modèle d'escalier.
  3. Cliquez sur Vérifier pour lancer la Détection de collision.
  4. Le Rapport Vérification modèle s'ouvre pour afficher les résultats. Vous pouvez voir ici pour chacun des résultats les éléments liés dans le modèle et créer des Sujets, si nécessaire.

    Voir Rapport de vérification de modèle .
