Modifier ports de connexion MEP

Pour les éléments accessoires, équipements et terminaux : vous pouvez facilement modifier leurs connecteurs :

  1. Sélectionnez l'élément.
  2. Cliquez sur le port à modifier.
    Remarque : Pour choisir parmi des ports superposés : utilisez la touche Tab pour faire défiler les ports disponibles, puis sélectionnez celui dont vous avez besoin
  3. Dans la palette contextuelle, sélectionnez Éditer dimensions du segment.
  4. Utilisez la boîte de dialogue pour définir les options.


Utilisez les nœuds d'édition graphique pour ajuster les connexions et la géométrie des éléments.

Figure 1. Repositionner les connexions

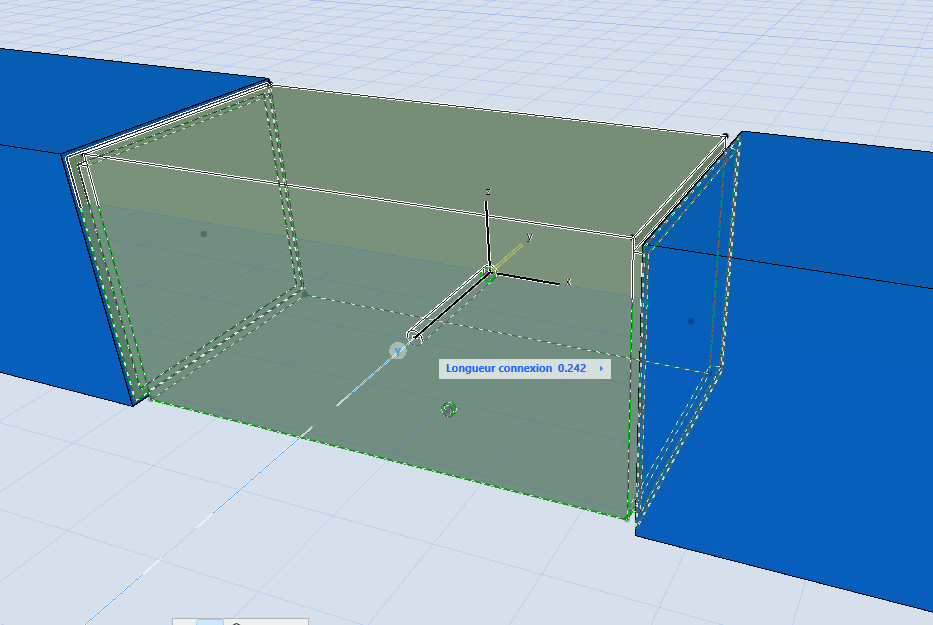

Figure 2. Définir la longueur de connexion

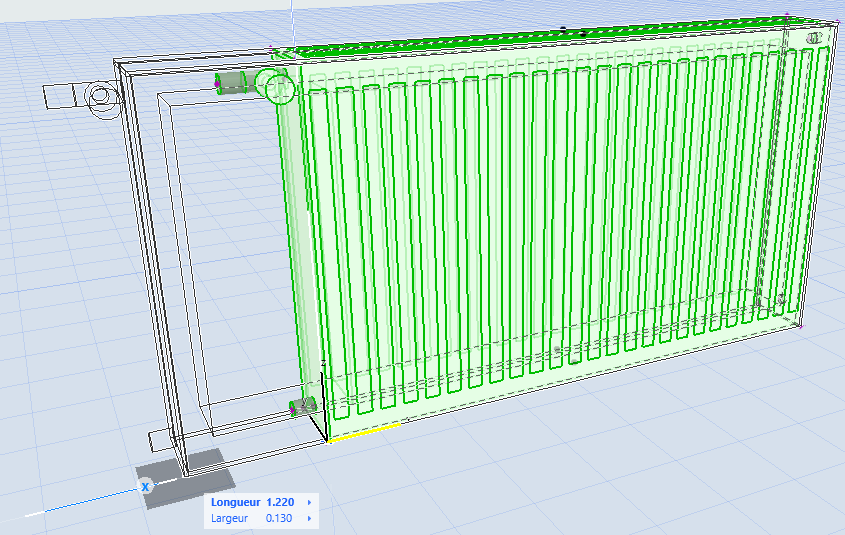

Figure 3. Longueur, largeur, hauteur
