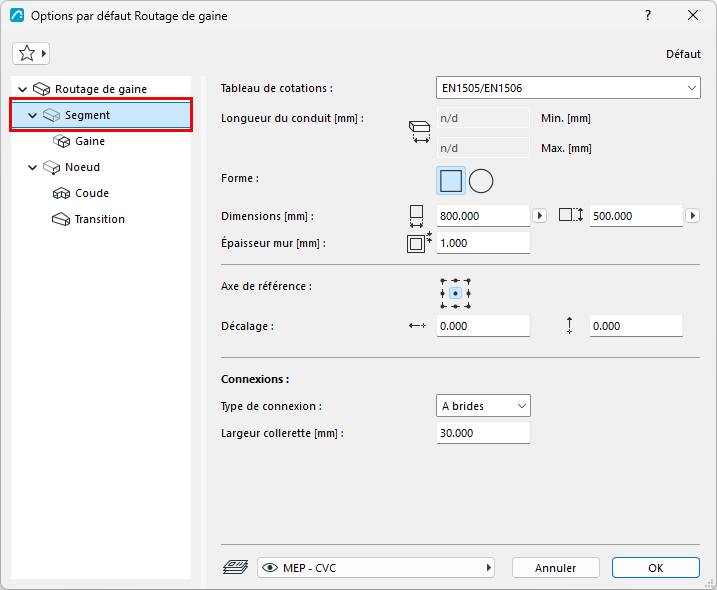

OptionsSegment de cheminement



Tableau de cotations

Choisissez un tableau de dimensions. (Définissez les tableaux dans Spécifications de routage.)

Longueur de gaine

Ces données sont affichées si vous avez défini « Utiliser longueurs individuelles » dans les spécifications de routage.

Voir Utiliser des longueurs individuelles pour les tuyaux et les gaines .

Forme

(Gaine uniquement :) Choisissez une coupe transversale : Rectangulaire ou circulaire.

Cotations

  • (Gaine uniquement :) Pour les rectangulaires : Saisissez les dimensions de la coupe transversale.
  • Choisissez une norme de dimension circulaire dans les tableaux de dimensions que vous avez définis.
    Remarque : Vous pouvez personnaliser la coupe transversale de n'importe quel segment lors de la saisie - voir Modifier les paramètres du cheminement à la volée.

Epaisseur de Mur

Épaisseur du mur de l'élément MEP.

Alignement et décalage

voir Modifier la ligne de référence du segment - alignement et décalage

Type de connexion

Choisissez le type approprié (par exemple, A bride, Soudé, Simple) - cela varie en fonction du type de cheminement. Saisissez une largeur/un diamètre, le cas échéant.

Les coudes et les noeuds du segment utiliseront ces connexions en conséquence.

Remarque : Lorsque vous connectez un élément de cheminement à un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du système MEP du point de connexion de l'objet.
