Choisissez des préréglages de dimension pour le cheminement MEP

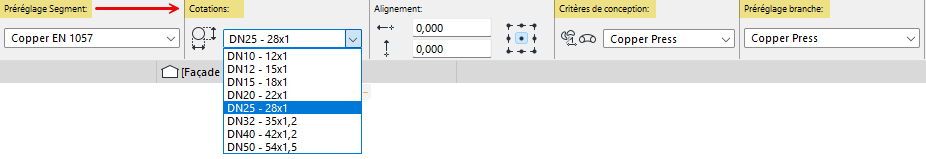

Dans la Zone Informations, choisissez les préréglages (tableaux de dimensions) pour les parties du cheminement MEP : segments, coudes, branches et transitions.


  • Pour les segments de cheminement, choisissez un préréglage de segment
  • Pour les segments de cheminement : choisissez également une dimension DN. Les coudes et les branches de ce cheminement utiliseront également le même DN à partir de leurs présélections respectives.
  • Pour les éléments de coude et de transition, choisissez un préréglage sous "Critères de dessin"
  • Pour les éléments de branche, choisissez un préréglage dans "Préréglage de branche"
