Données hydroniques (chauffage, refroidissement)

Une fois votre système de chauffage ou de refroidissement modélisé, les entrées de calcul correspondantes peuvent être définies. Les critères de conception sont définis dans les options d'équipement, tandis que les données système plus générales, telles que les températures de départ et de retour de chauffage ou de refroidissement, sont définies dans le dialogue Réglages du système hydronique.

1. Créer un système hydronique à l'aide d'éléments de tuyauterie et d'équipements

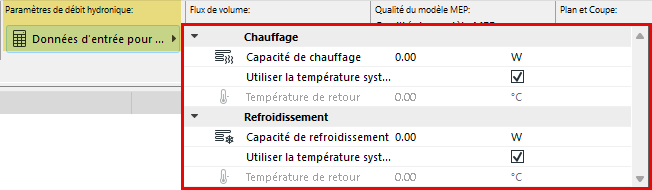

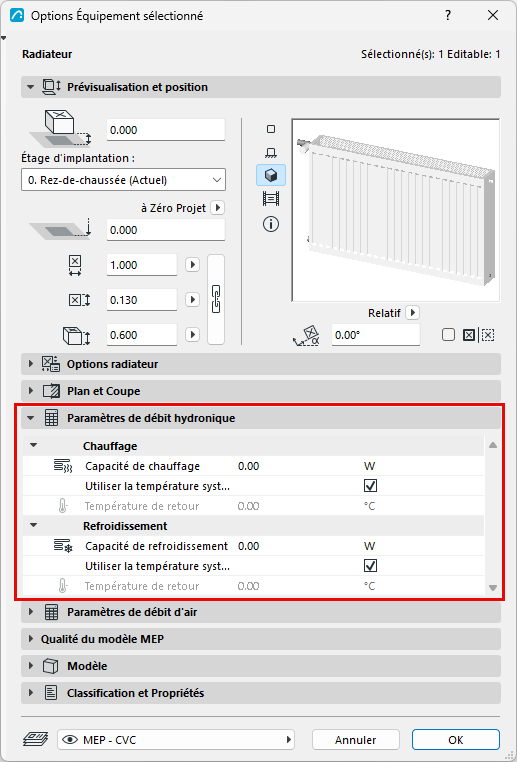

2. Saisissez les valeurs de chauffage et de refroidissement pour chaque équipement hydronique, dans leurs dialogues d'options ou dans la zone d’informations :

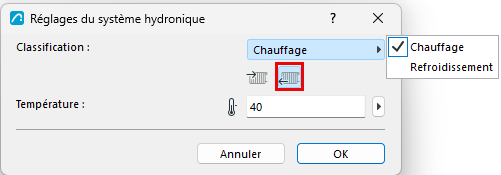

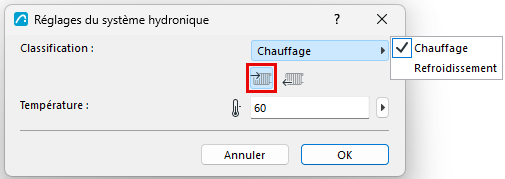

3. Dans les réglages du système hydronique : Définir les exigences de température (par exemple pour l'alimentation et le retour) :
   • Ouvrez les paramètres du système hydronique à partir de la barre d'outils MEP, ou du menu contextuel de n'importe quel segment hydronique.



4. Ajouter un système hydronique au navigateur de système (voir Ajouter un système MEP au navigateur de système)

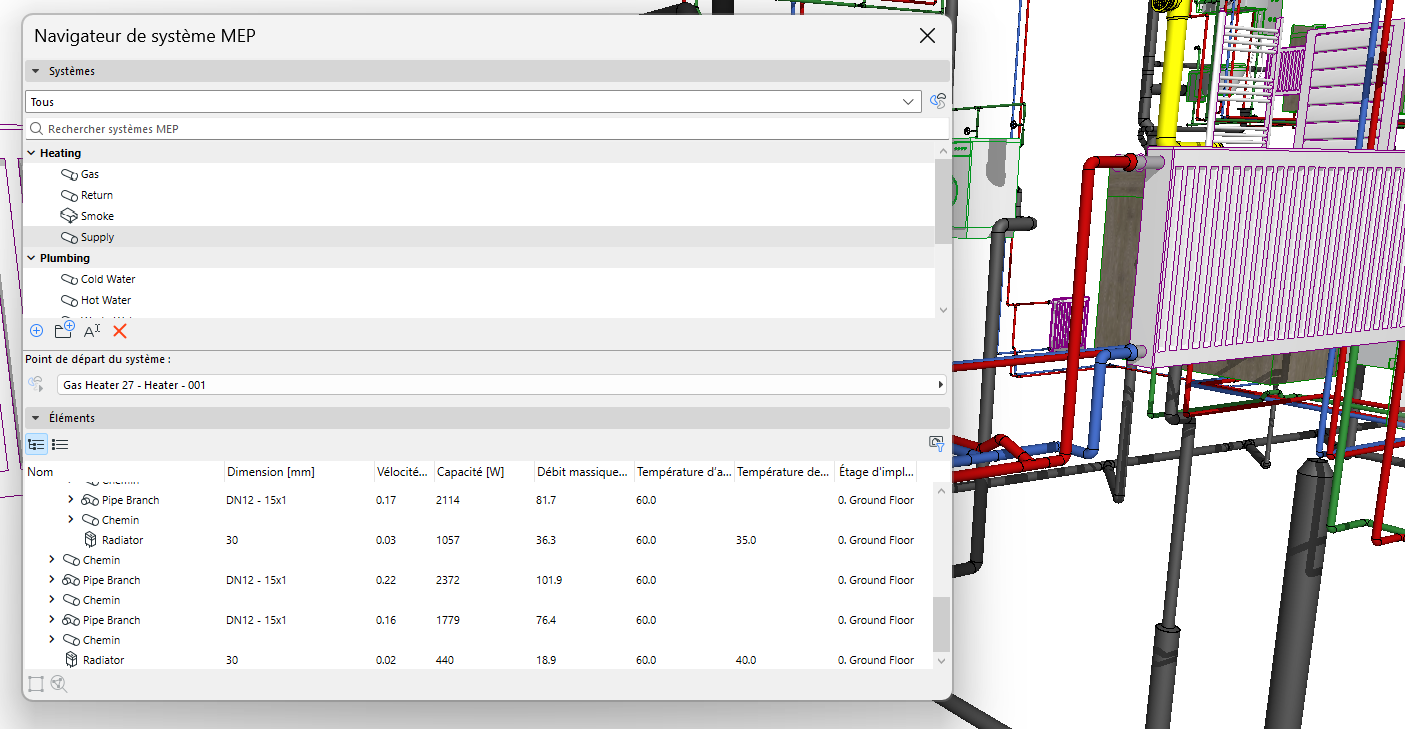

   Le navigateur de système affiche les données pertinentes pour chaque élément : Capacités, températures d'alimentation et de retour, débit massique, vitesse.





   • Les capacités sont ajoutées au point de départ du système
   • Le débit massique, la vélocité et la température de retour sont calculés pour les cheminements et les segments
   • Ces données sont basées sur les dimensions des éléments ainsi que sur les données de capacité et de température saisies pour les éléments hydroniques
5. Optimiser les dimensions des tuyaux : Sur la base des données affichées dans le navigateur de système, utilisez l'outil optimisation taille de gaine pour ajuster les dimensions si nécessaire.

Vous pouvez afficher ces données pour tous les éléments du système à l'aide d'étiquettes et de listes.
