Vérification du modèle MEP pour la ventilation par zone

Pour un modèle MEP, vous pouvez définir les exigences de ventilation pour chaque zone. Utilisez ensuite les vérifications intégrées pour vous assurer que vos éléments MEP (terminaux ou équipements) fournissent les débits d'air d'alimentation et d'extraction requis.

1ère étape : Configurer des zones avec des paramètres de ventilation

Créer les zones nécessaires dans le modèle.

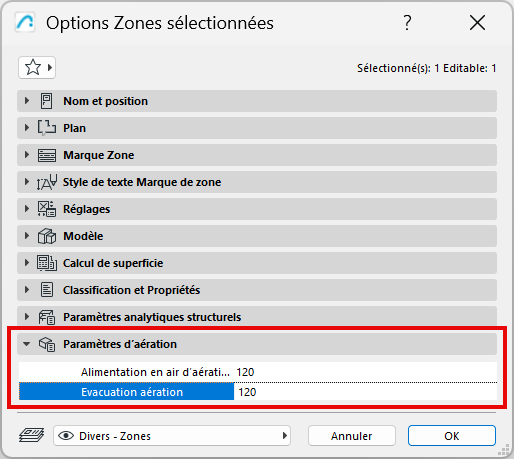

Dans les paramètres de zone, entrez des valeurs pour ses paramètres d'alimentation et d’évacuation en air de ventilation :



2ème étape : Configurer les terminaux ou les équipements avec des paramètres de débit volumique

  1. Modélisez le système CVC, y compris les terminaux et les équipements.

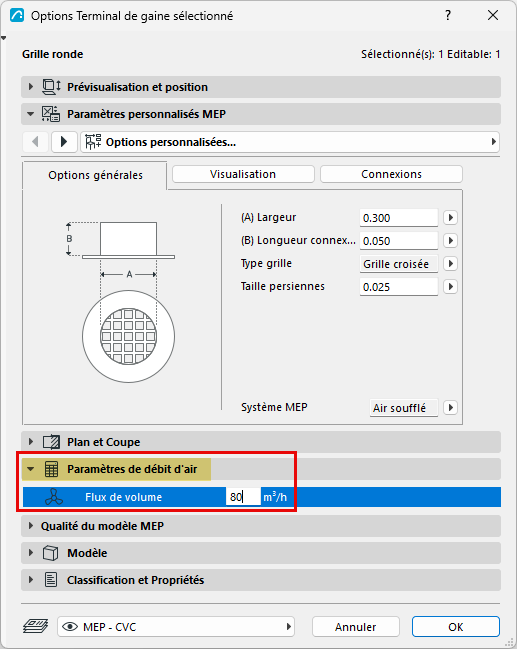

  2. Pour chaque terminal ou équipement, saisissez les données de débit volumique dans le volet Paramètres de débit d'air du dialogue Options.


3ème étape : Définir un système de contrôle de la qualité

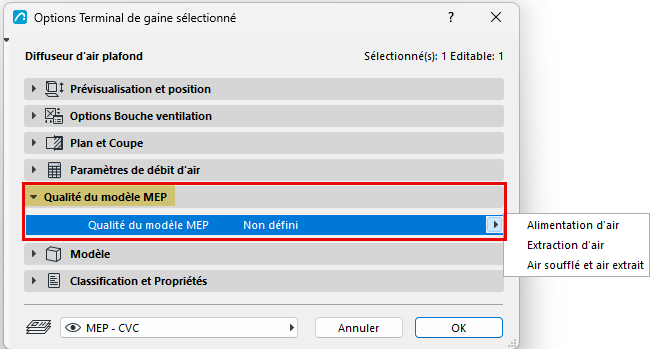

Dans le panneau qualité du modèle MEP :

Choisissez Alimentation d'air, Extraction d'air ou les deux pour définir ces données aux fins du contrôle de qualité du modèle MEP. (Cela est nécessaire car le système MEP de l'élément, associé ailleurs, est un attribut de projet susceptible d'être renommé à tout moment.)



4ème étape : Exécuter le contrôle de qualité du modèle MEP

Lancez une vérification pour vous assurer que le terminal/l'équipement placé dans la maquette respecte les paramètres des zones pour une ventilation adéquate. La vérification prendra en compte tout terminal/équipement placé partiellement ou totalement à l'intérieur d'une zone.

  1. dans la fenêtre 3D/Plan/Coupe :
    • Ouvrir Dessin > Vérification du modèle > Qualité du modèle MEP (ou la même commande depuis de la barre d'outils MEP)
  2. Cochez les paramètres (alimentation en air, évacuation, ou les deux) que vous souhaitez vérifier dans vos zones.
  3. Cliquez sur Vérifier.

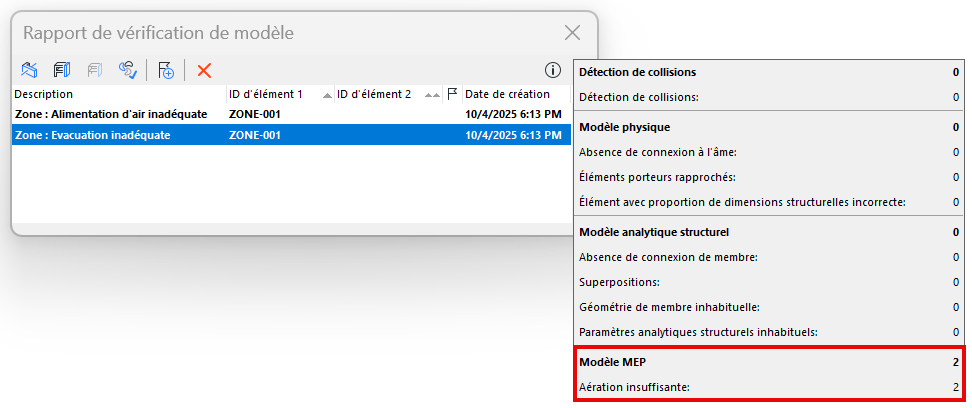

Le rapport de vérification du modèle répertorie toutes les zones dont les paramètres de ventilation ne sont pas respectés. Affichez les éléments liés dans le modèle et créer des sujets si nécessaire.



Sujets liés :

Créer un Sujet à partir du Rapport Vérification modèle

Création d'une nomenclature de zones et de leurs besoins en ventilation

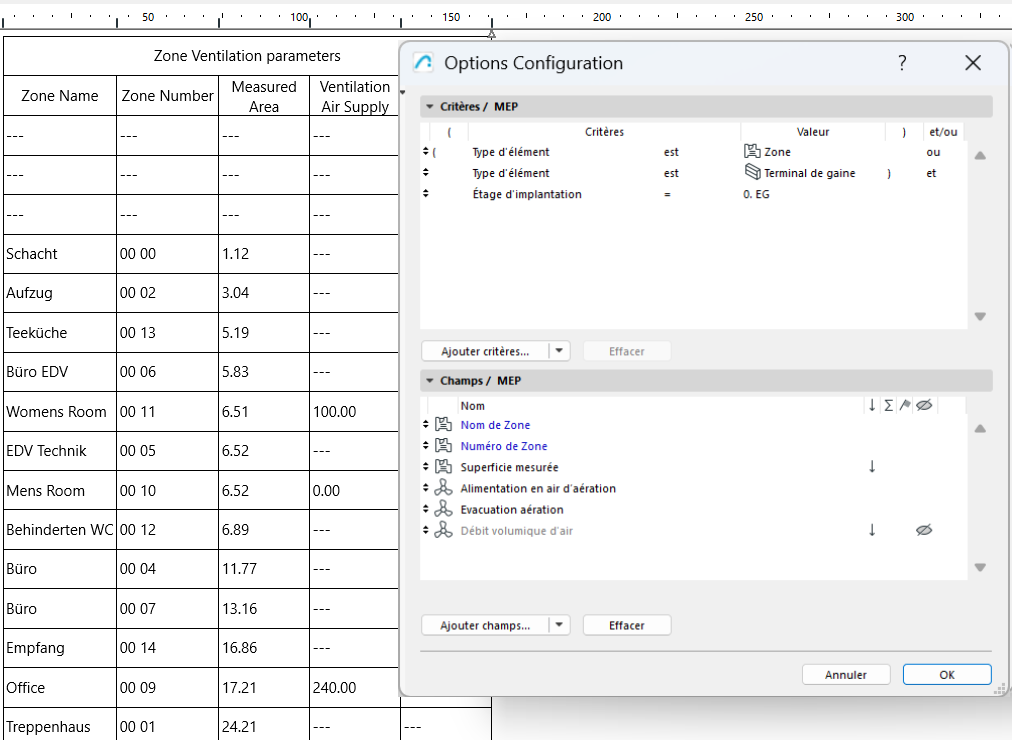

Vous pouvez également lister les zones, leurs exigences de ventilation et le débit volumique des terminaux et équipements correspondants dans la nomenclature interactive.

Vérifier et modifier les valeurs directement dans la nomenclature, si nécessaire.
