Options vue modèle pour les éléments MEP

Pour ouvrir ce volet, allez dans le dialogue Documentation > Vue modèle > Options vue modèle.

Ces options MEP contrôlent l'apparence des éléments MEP sur le plan d'étage. Pour que ces paramètres prennent effet, l'option d'affichage de chaque élément du plan d'étage (dans les paramètres de l'élément) doit être réglée sur "Par OVM". (Voir Affichage de l'élément Cheminement : Affichage en Plan, Coupe et Modèle ).

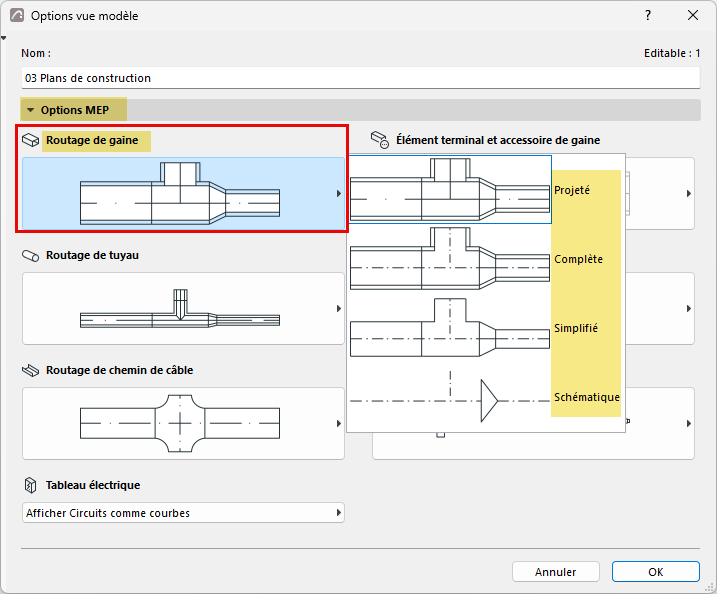

Dans le panneau options MEP : Choisissez comment afficher chaque type de cheminement et d'élément MEP : projeté, complet (avec isolation), simplifié (sans isolation) ou schématique

Pour que les options vue modèle prennent effet sur un cheminement, assurez-vous que l'option d'affichage du plan d'étage (dans paramètres de cheminement) soit réglée sur "Par OVM".

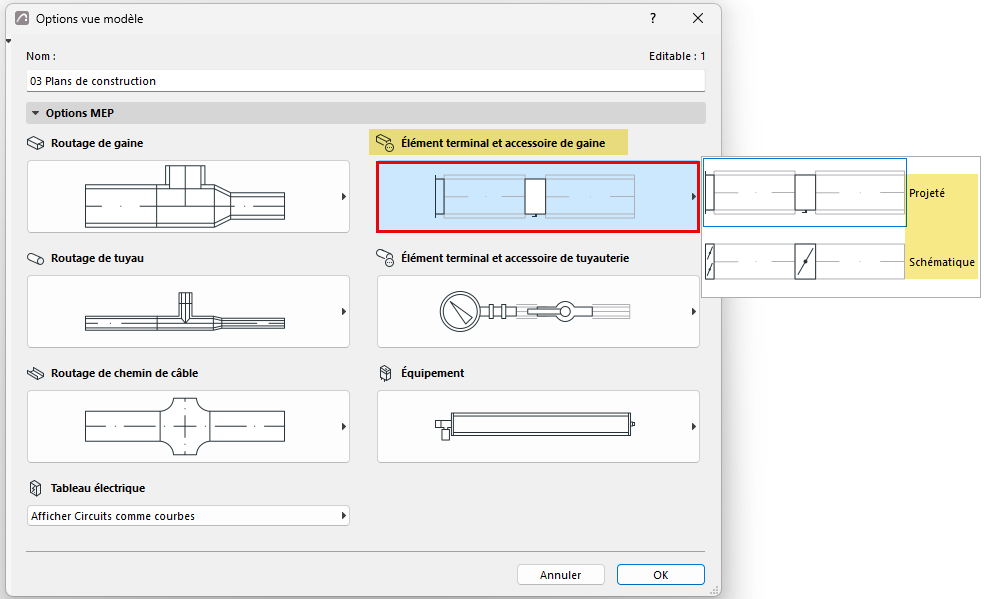

Vous pouvez également modifier ce paramètre en choisissant projeté ou symbolique pour chaque cheminement individuellement. Voir aussi Affichage en plan

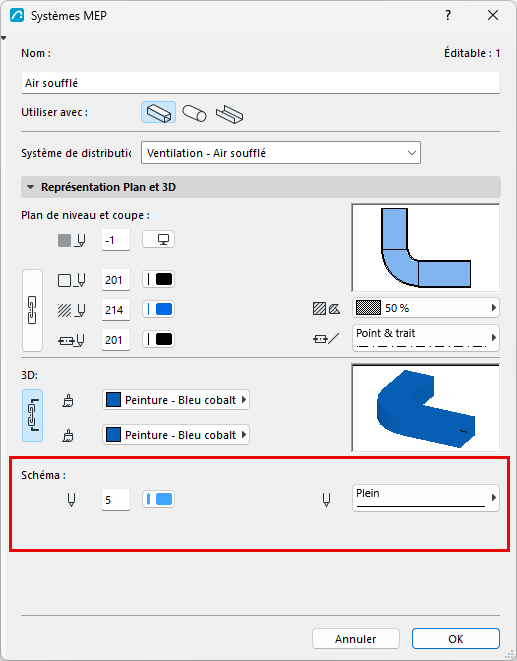

Pour l'affichage schématique, définissez les couleurs de ligne par système, à l'aide du dialogue des systèmes MEP.

Options vue modèle électrique

Voir aussi Créer élément MEP personnalisé.
