Créer élément MEP personnalisé

Utilisez cette fonction pour modéliser un objet MEP 3D personnalisé s'il n'est pas disponible dans votre bibliothèque - par exemple, une vanne ou un raccord spécifique avec les dimensions et la logique de connexion requises.

  1. Dans la fenêtre Plan ou 3D, utilisez n'importe quels éléments de construction (par ex. murs, dalles, objets, éléments MEP) pour modéliser un élément MEP personnalisé.

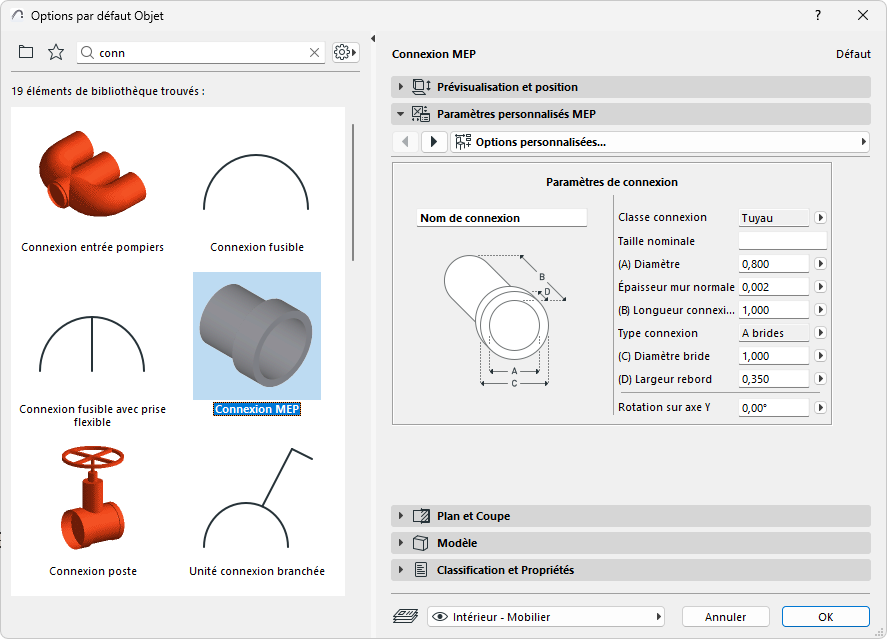

  2. Si votre élément MEP personnalisé exige une ou plusieurs connexions, vous devez utiliser l'objet Connexion MEP dans cet élément. Ceci est disponible dans la Bibliothèque MEP :

  3. A partir de la Fenêtre 3D:
    • Choisissez Fichier > Bibliothèques et Objets > Enregistrer sélection sous > Elément MEP
    • Cliquez sur la commande Élément MEP... dans la barre d'outils MEP
  4. Dans le dialogue qui apparaît : saisissez un nom de fichier et une destination pour l'objet.

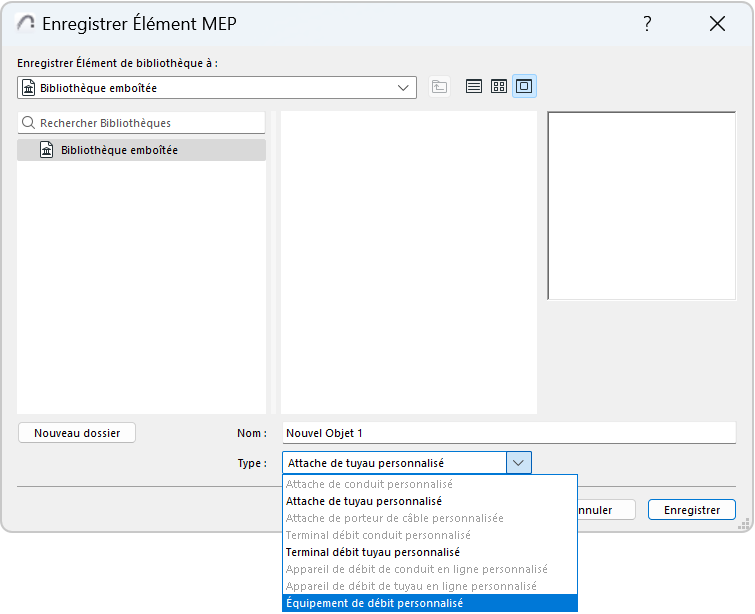

  5. Choisissez un sous-type dans le menu déroulant des Types :

    Remarque : Les sous-types disponibles dans dépendent du nombre et type d'objets Connexion MEP placés dans l'objet personnalisé. S’il ne comporte qu'une connexion, les sous-types Equipement et Intercalaire, qui requièrent plusieurs connexions colinéaires, ne sont pas disponibles ici.
  6. Cliquez sur Enregistrer. Le nouvel objet MEP est accessible dans les réglages d'outil du sous-type choisi.
