Étiquetage du tableau électrique

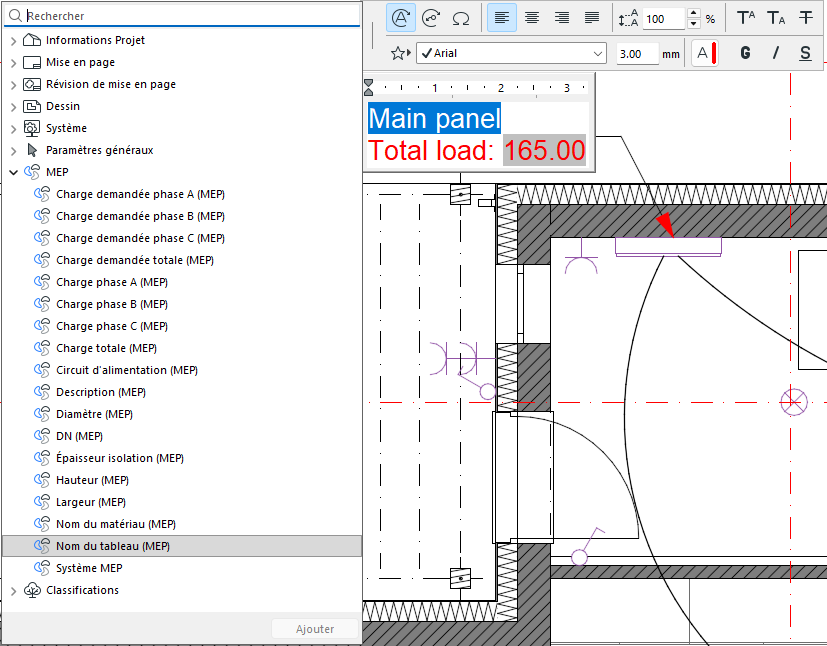

Pour les tableaux électriques, les paramètres de texte automatique suivants sont disponibles dans la catégorie MEP.

Les paramètres de texte automatique renvoient les valeurs suivantes :

Nom de tableau : le nom du tableau électrique. Dans le cas de circuits, le nom du tableau parent.
Charge phase A, Charge phase B, Charge phase C : la charge totale en puissance apparente de la phase respective (A, B ou C). Calcul : La puissance apparente de chaque appareil électrique est répartie à parts égales entre les phases utilisées par le circuit auquel appartient l'appareil. Charge phase A, B et C sont les sommes de toutes les parts de charge affectées respectivement à la phase A, la phase B et la phase C.

Exemple : Un appareil électrique a une puissance apparente de 15 VA et appartient à un circuit qui utilise uniquement la phase A (les circuits et leurs phases sont définis dans le dialogue des options d'un élément tableau électrique). La charge totale de 15 VA de l'appareil est ajoutée à Charge phase A. Un autre appareil électrique a une puissance apparente de 40 VA et appartient à un circuit qui utilise à la fois la phase A et la phase B. Sa charge est divisée à parts égales entre les deux phases (40 VA ÷ 2), 20 VA sont donc ajoutés à Charge phase A et 20 VA à Charge phase B. Charge phase A = 15 + 20 = 35 VA. Charge phase B = 20 VA. Charge phase C = 0 VA.

Remarque : Si la case Puissance apparente est décochée pour l'appareil, ou si l'appareil n'est assigné à aucun circuit (son champ Alimentation est réglé sur « Principal »), il ne contribue pas à Charge phase A, B ou C.

Charge totale : la somme de Charge phase A, Charge phase B et Charge phase C.
Charge de demande phase A, Charge de demande phase B, Charge de demande phase C : la charge de demande totale de la phase respective (A, B ou C). Calcul : La puissance apparente que chaque appareil électrique apporte à une phase est multipliée par le facteur de demande de sa classification de charge. Charge de demande phase A, B et C sont les sommes de toutes les charges de demande affectées respectivement à la phase A, la phase B et la phase C.

Exemple : Un appareil électrique contribue pour 15 VA à Charge phase A. Sa classification de charge est réglée sur « Éclairage », avec un facteur de demande de 0,8 (tel que spécifié dans Options Projet électrique). L'appareil ajoute donc 15 * 0,8 = 12 VA à Charge de demande phase A. Un autre appareil électrique contribue pour 20 VA à Charge phase A et également à Charge phase B. Sa classification de charge est réglée sur « Prises », dont le facteur de demande de 0,5. Il ajoute donc 20 x 0,5 = 10 VA à Charge de demande phase A et autant à Charge de demande phase B.

Charge de demande phase A = 12 + 10 = 22 VA

Charge de demande phase B = 10 VA

Charge de demande phase C = 0 VA

Remarque : Les appareils qui ne contribuent pas à Charge phase A, B ou C ne contribuent pas non plus à Charge de demande phase A, B ou C.

Charge de demande totale : la somme de Charge de demande phase A, Charge de demande phase B et Charge de demande phase C.
