Niveau de détail des symboles de porte et de fenêtre

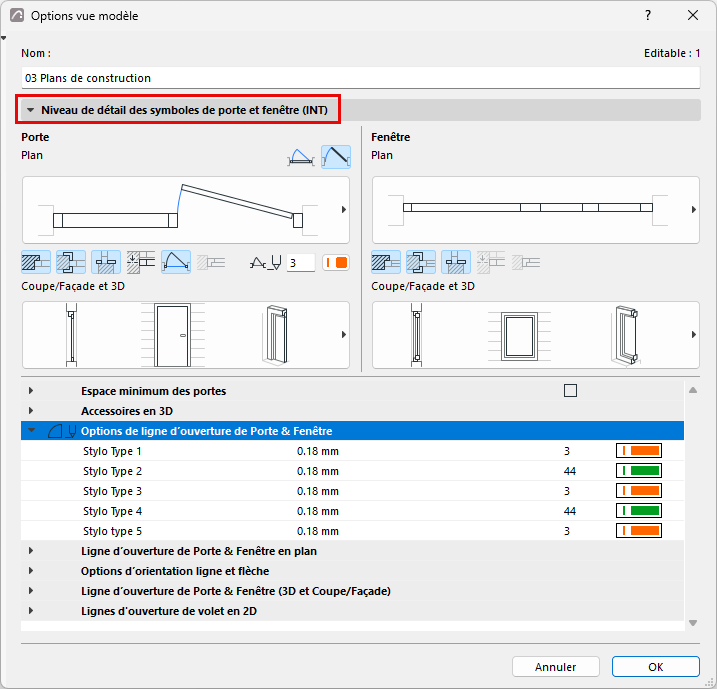

Pour ouvrir ce volet, allez dans le dialogue Documentation > Vue modèle > Options vue modèle.
Ce volet et son contenu dépendent des bibliothèques que vous avez chargées.
Utilisez les commandes pour définir les niveaux de détail pour l'affichage des portes et des fenêtres sur le plan de niveau, ainsi qu'en coupe/élévation et dans les projections 3D.
Encombrement minimum des portes
Cochez cette case pour montrer l'espace minimal des portes sur le Plan, à l'aide d'un contour et d’une hachure. Choisissez un type de ligne et un stylo pour la ligne de contour et un motif de hachure, un stylo et un fond pour la hachure.
L'affichage des contours/hachures de l'Encombrement minimum est disponible pour toutes les Portes ayant une définition de paramètre Encombrement minimum. Définissez ceci sur l'onglet Encombrement minimum du volet Options personnalisées dans le dialogue Options Porte.
Voir Encombrement minimum.
Accessoires en 3D
Choisissez d'afficher les poignées de porte et/ou de fenêtre.
Lignes d'ouverture de porte et de fenêtre
Définissez les lignes d'ouverture par type afin de pouvoir les attribuer de manière cohérente aux portes ou fenêtres dans l'ensemble du projet.
Utilisez les trois sections du dialogue pour définir jusqu'à 5 types de lignes d'ouverture.
- Paramètres généraux des lignes d'ouverture de porte et de fenêtre : Associez des stylos à 5 types.

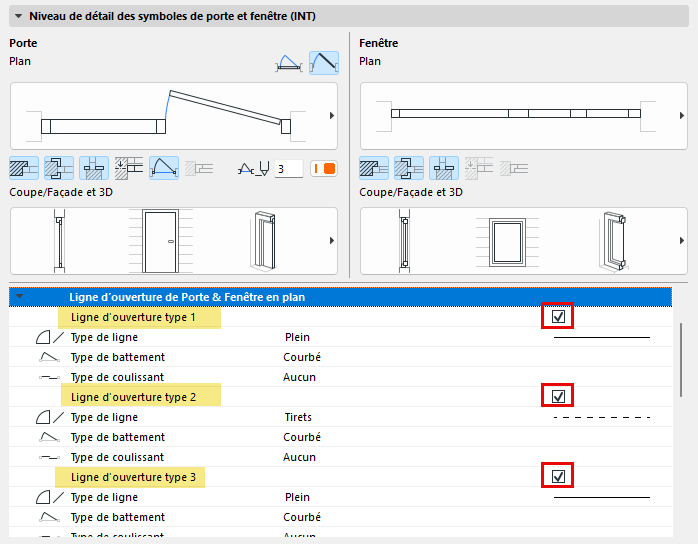

- Lignes d'ouverture de porte et de fenêtre en 2D : Activez et définissez les types de ligne (y compris pour les portes battantes et coulissantes) à utiliser dans les vues 2D
- Lignes d'ouverture de porte et de fenêtre (Coupe/Élévation et 3D) : Activez et définissez les types de ligne, tant du côté de l'ouverture que du côté opposé, à utiliser dans les vues Coupe/Élévation et 3D

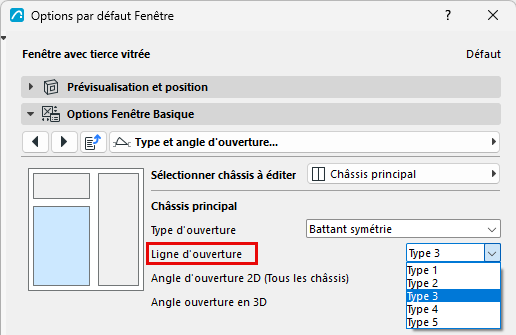

Une fois que vous avez défini vos cinq types de lignes d'ouverture dans les options vue modèle, associez-les à n'importe quelle porte ou fenêtre dans l'ensemble du projet :

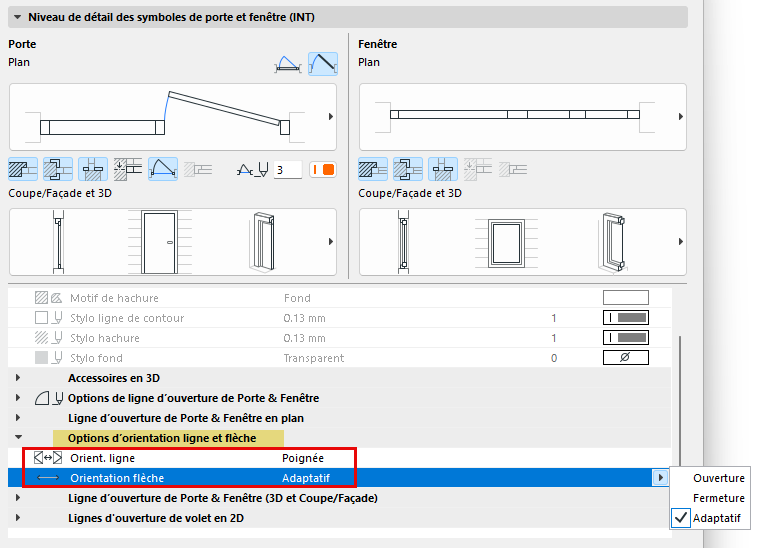

Paramètres d'orientation des lignes et des flèches
- Orientation de ligne : Choisissez charnières ou poignée. Affecte la direction de la ligne d'ouverture affichée dans les vues Coupe/Façade et 3D.
- Orientation de la flèche : Pertinent pour les portes coulissantes dans les vues 3D.

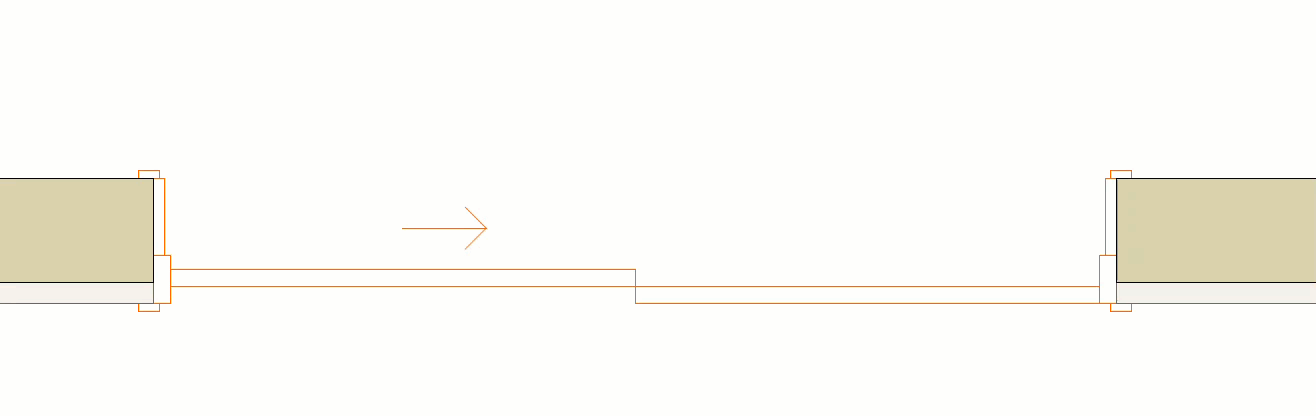

- Adaptatif : Si la porte/fenêtre est affichée ouverte, la flèche indique le sens de fermeture. Si elle est fermée, la flèche indique le sens d’ouverture.
- Ouverture : La flèche indique le sens d'ouverture
- Fermeture : La flèche indique le sens de fermeture
