Arbeitseinheit

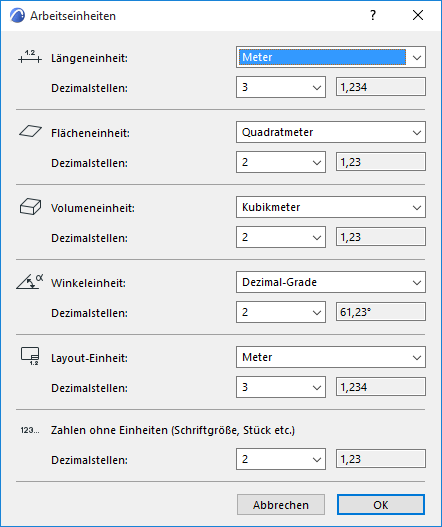

Verwenden Sie das Dialogfenster unter Optionen > Projektpräferenzen > Arbeitseinheiten.

Im Allgemeinen werden Arbeitseinheiten in Dialogfenstern und bei der Eingabe (z. B. im Eingabe-Tracker oder Kontrollfenster) angezeigt.

Längeneinheit

Wählen Sie aus den Standard-Längenbemaßungseinheiten.

Wenn das Modell in BIMx gesichert ist, wird diese Modelleinheit standardmäßig beim Öffnen des BIMx-Modells in der Applikation verwendet.
Anmerkung:
- Wenn Sie die Einheiten ändern (beispielsweise von metrischen zu englischen Einheiten), müssen Sie möglicherweise einige andere Standardwerte wie Rasterabstände oder Standardelementgrößen anpassen, um mit glatten, handhabbaren Werten arbeiten zu können.
- Die hier angegebene Längeneinheit gilt nicht für Bemaßungsfunktionen. Verwenden Sie zum Festlegen von Bemaßungseinheiten den Befehl Optionen >Projekt-Präferenzen > Bemaßungseinstellungen.

Flächeneinheit

Wählen Sie aus den Standard-Flächenbemaßungseinheiten.

Volumeneinheit

Wählen Sie aus den Standard-Volumenbemaßungseinheiten.

Winkeleinheit

Wählen Sie aus den Standard-Winkelbemaßungseinheiten.

Anmerkung: Unabhängig von der hier festgelegten Winkeleinheit werden die Winkelmaße der Basisdaten in Dialogfenstern - z. B. Neigungswinkel - immer in Dezimal-Graden angezeigt. Die Anzahl der Dezimalstellen für diese Winkel ist durch die Einstellung „Zahlen ohne Einheiten“ unten festgelegt.

Anmerkungen zur Vermesser-Einheit

Die hier festgelegte Vermesser-Einheit wird bei der Eingabe im Kontrollfenster, im Eingabe-Tracker und im Maß-Werkzeug verwendet.
Diese Richtung können Sie einstellen über Optionen > Projektpräferenzen > Lage-Einstellungen..
Siehe Lage-Einstellungen.

Layout-Einheit

Wählen Sie aus den Standard-Längenmaßeinheiten für alle Bearbeitungsfunktionen zum Layoutbuch (z. B. Layout-Größe, zu Layouts hinzugefügte 2D-Zeichnungselemente, Titelgröße etc.).

Dezimalstellen: Bestimmen Sie die Anzahl der Dezimalstellen für die ausgewählte Längenbemaßungseinheit.

Zahlen ohne Einheiten (Schriftgröße, Stück etc.)

Stellen Sie die Anzahl der angezeigten Dezimalstellen für die Texthöhe und die Element-Eigenschaftenwerte ohne Einheiten ein. Wird auch für die Anzeige der Basiswinkel-Messungen (z. B. Neigungswinkel) verwendet

Anmerkung: Die Texthöhe wird in Millimetern gemessen, falls metrische Längenangaben verwendet werden, und in Punkt, falls die Einheiten Fuß und Zoll verwendet werden.

Arbeitseinheiten in Teamwork

Wenn Sie ein Teamwork-Projekt vom Server aus öffnen, haben seine Arbeitseinheiten Standardwerte auf der Basis der Vorlage, die zum Erstellen des Teamwork-Projektes verwendet wurde. Sie können jedoch diese Arbeitseinheiten ändern, während Sie an dem Teamwork-Projekt arbeiten. Die Einstellungen für die Arbeitseinheiten gelten speziell für den jeweiligen Benutzer und werden beim Senden oder Empfangen von Änderungen nicht im Projekt auf dem Server gespeichert.
