Dialogfeld Ebenen

Allgemeine Informationen finden Sie unter Verwendung der Attribute-Dialoge.

Um das Dialogfenster Ebenen zu öffnen, wählen Sie eine der nachstehenden Möglichkeiten:

• Tastaturkürzel: Strgl+L
• Klicken Sie auf das Symbol Ebeneneinstellungen in den Schnell-Optionen





• Optionen > Elementattribute > Ebenen
• Dokumentation > Ebenen > Ebenen
• Ebenen-Symbol in der Symbolleiste Attribute (Fenster > Symbolleisten > Attribute)

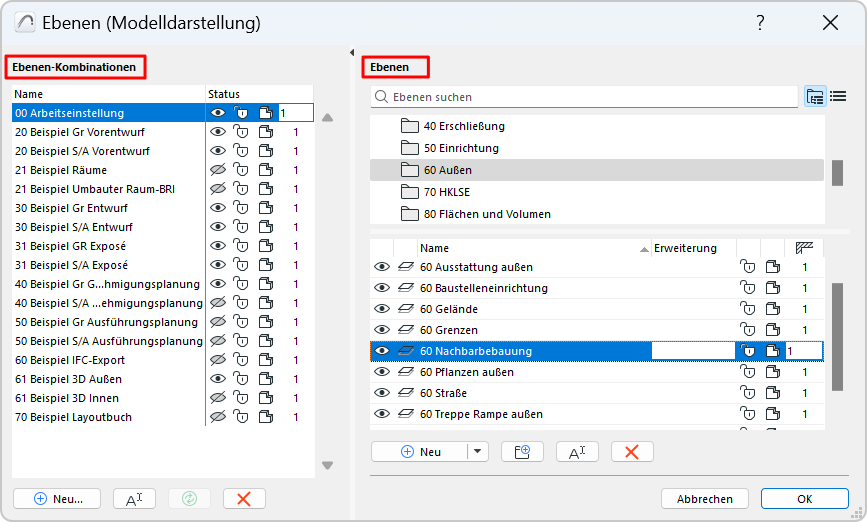

Das linke Teilfenster listet vorhandene Ebenen-Kombinationen auf. Die rechte Seite listet alle im Projekt definierten Ebenen auf, entweder in Listen- oder in Ordneransicht.

Aufgelistete Ebenen werden mit Symbolen angezeigt, die ihren Status angeben:

• Ein-/Ausblenden
• Schützen/Entsichern
• 3D Ansichtsart

  Siehe Ebenen-Status.

Verschneidungs-Gruppennummer

Für jede Ebene: Legen Sie eine Verschneidungs-Gruppennummer fest, um Elementverschneidungen zu kontrollieren.

Siehe Verwenden von Ebenen, um Verschneidungen zu vermeiden.

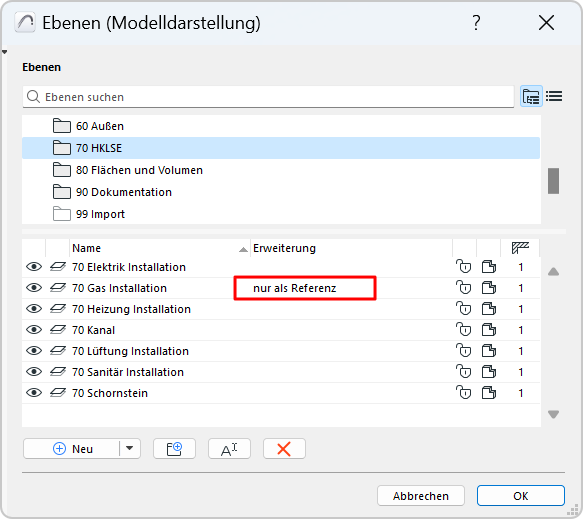

Erweiterung der Ebenennamen

Für jede Ebene: Es kann optional eine sogenannte Erweiterung hinzugefügt werden. Diese kann als zusätzliches Sortierkriterium dienen.
