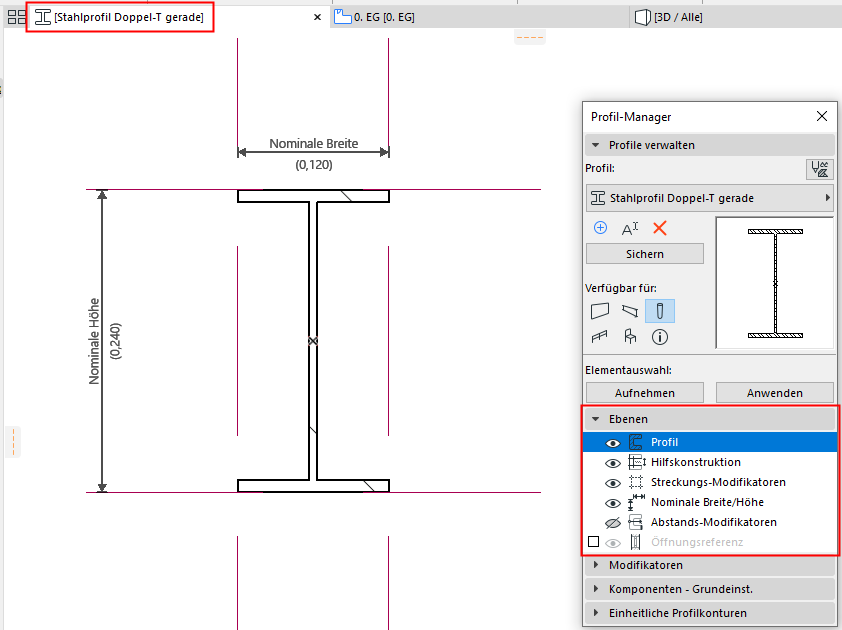

Ebenen-Teilfenster

Profil

Schraffur- oder Fixpunktelemente im Profileditor-Fenster ein-/ausblenden.

Zeichnungsschraffur

Elemente, die mit einem anderen Zeichnungswerkzeug gezeichnet wurden (z. B. Linien, Bögen, Polylinien), im Profileditor anzeigen/ausblenden.

Streckungs-Modifikatoren

Streckungs-Modifikator im Profileditor anzeigen/ausblenden.

Siehe Streckungs-Modifikatoren.

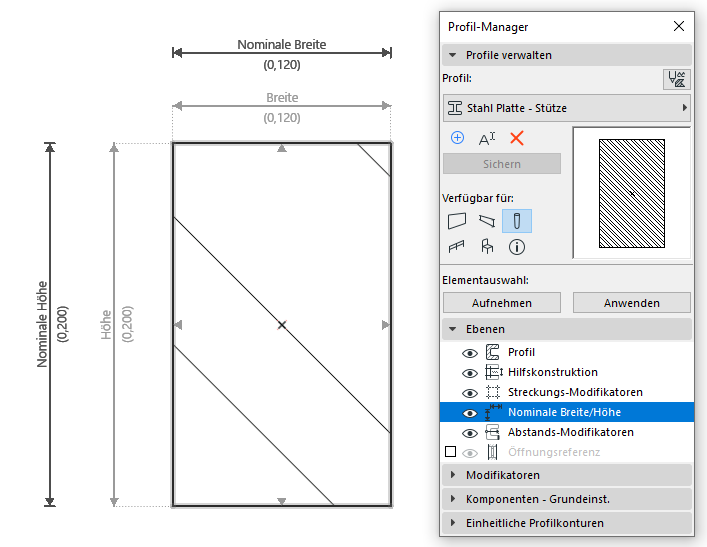

Nominale Breite/Höhe

Die Bemaßungen, die die Nominal-Breite/Höhe des Profils angeben, im Profileditor anzeigen/ausblenden.

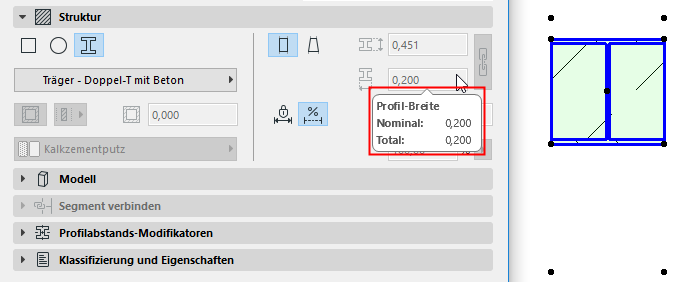

Die nominale Breite/Höhe - auswertbare Elementparameter - werden in den Einstellungen des Elements angezeigt. Diese Werte können in den Elementeinstellungen bearbeitet werden, wenn die Breiten- und/oder Höhen-Streckungen des Profils im Modifikatoren-Teilfenster aktiviert sind.

Siehe Nominale Breite/Höhe.

Die Nominal-Abmessungen der Breite und Höhe können neu positioniert werden durch Klicken und Ziehen ihrer Maßlinien. Ihre Längen können durch Klicken auf die Enden der Nominal-Maßeinheiten geändert und auf einen anderen Teil des Profils abgestimmt werden - einschließlich außerhalb des Profil-Begrenzungsrahmens. Wenn die Längen nicht geändert werden, werden sie automatisch so angepasst, dass sie dem Begrenzungsrahmen der Schraffuren folgen, wie im Profileditor definiert.

Die Endpunkte der Nominal-Maßlinien und Abstands-Modifikatoren können Schraffurknoten zugewiesen werden, dies kann jedoch eine zu starke Einschränkung verursachen. In diesem Fall wird ein Warnhinweis angezeigt.

Im Gegensatz dazu umfassen die Listenparameter Gesamtbreite/-Höhe auch Anpassungen auf Elementebene über Abstands-Modifikatoren, und sie geben die Gesamtgröße des Begrenzungsrahmens des Elements an. Die Gesamtgröße kann im Einstellungsdialog des Elements wegen der Festlegungen durch Abstands-Modifikatoren nicht bearbeitet werden.

Abstands-Modifikatoren

Bemaßungen und Hervorhebungen von zugewiesenen Kanten/Knoten der Abstands-Modifikatoren anzeigen/ausblenden.

Auch wenn diese Option auf “Ausblenden” eingestellt ist, wird ein in der Liste der Modifikatoren aktuell ausgewählter Versatz immer angezeigt.

Siehe Abstands-Modifikatoren.

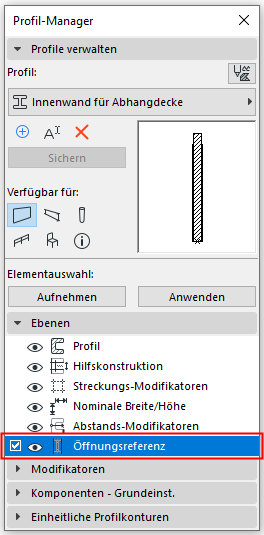

Öffnungsreferenz (bei Profil-Wänden)

• Aktivieren Sie die Checkbox, um Öffnungs-Referenzlinien im platzierten Wandprofil anzuzeigen (die Referenzlinie, an der Türen/Fenster platziert werden).
• Klicken Sie auf das Augen-Symbol, um Öffnungsreferenz-Linien im Profileditor anzuzeigen bzw. auszublenden.
• Falls erforderlich, bearbeiten, erweitern oder unterbrechen Sie die Linien, sodass sie der Form des Profils entsprechen und Öffnungen korrekt platziert und ausgerichtet werden.

Wenn Sie Öffnungsreferenz nicht einschalten, werden Türen/Fenster am äußeren Begrenzungsrahmen der Wand platziert.
