Fanghilfe

Sie können Fangpunkte auf einem temporären Vektor anzeigen, der beim Zeichnen von Elementen verwendet wird. Die Methode kann im Kontrollfenster aktiviert werden oder in der Zeichenhilfen-Symbolleiste.

Siehe Kontrollfenster.

Im folgenden Beispiel zeichnen Sie eine Wand, die bei einem Viertel des Abstands zwischen zwei Endpunkten der beiden anderen Wände beginnt.

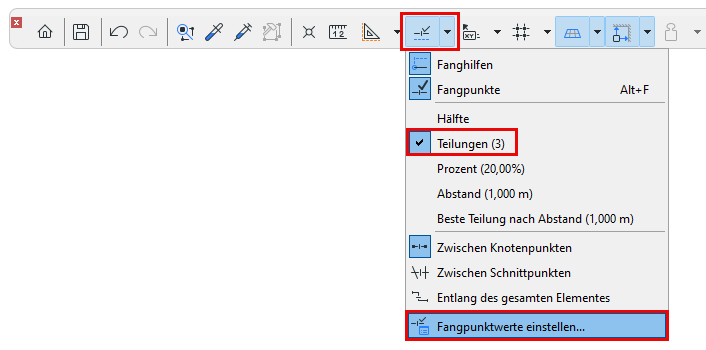

1. Wählen Sie in den Einstellungen für Fangpunkte die Option "Teilungen".
2. Geben Sie unter Fangpunktwerte einstellen 4 als Anzahl der Unterteilungen ein.





3. Vergewissern Sie sich, dass der Rasterfang deaktiviert ist. (Ansicht > Rasterfang ist ausgeschaltet.)
4. Aktivieren Sie das Wand-Werkzeug.
5. Wählen Sie das Fanghilfesymbol im Kontrollfenster und klicken Sie darauf, um Fanghilfen anzuschalten.

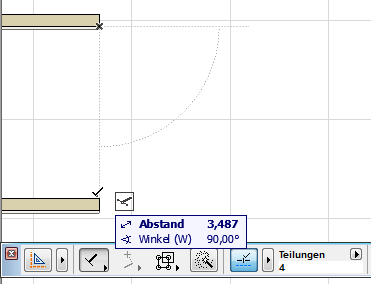

6. Zeichnen Sie einen Referenzvektor von einem Wand-Endpunkt zu einem anderen.





7. Fangpunkte stehen jetzt entlang des Vektors an allen vier Teilungen zur Verfügung.

   Klicken Sie auf die gewünschte Stelle, um die neue Wand zu beginnen.
