Modelldarstellung für Fassaden

Verwenden Sie die Modelldarstellung zum Definieren der Fassadenanzeige in den diversen Ausschnitten.

Verwenden Sie die Modelldarstellungs-Optionen, um die Fassaden-Segmente in jedem Ausschnitt nach Bedarf anzuzeigen/auszublenden, und legen Sie für jede Komponente eine eigene Darstellungs-Detailstufe fest.

Wählen Sie Dokumentation > Modelldarstellung > Modelldarstellung erstellen....

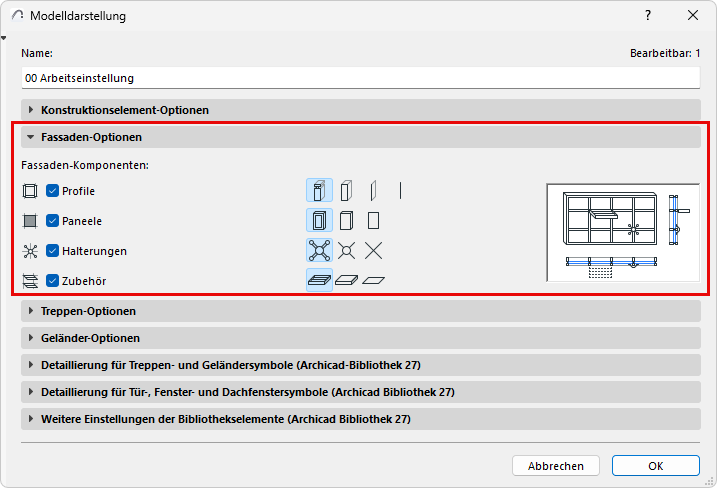

Navigieren Sie zum Teilfenster Fassaden-Optionen:

Komponenten Anzeigen/Verbergen

Standardmäßig werden alle Fassaden-Komponenten (Profile, Paneele, Halterungen, Zubehör) angezeigt. Heben Sie die Markierung der Komponenten auf, die in dieser Modelldarstellungs-Kombination nicht angezeigt werden sollen.



Detailstufe (nach Komponente)

Klicken Sie für jede Komponente auf ein Symbol, um seine Anzeige zu definieren: Komplett, Vereinfacht oder Schematisch.

Für Profile gibt es eine zusätzliche Option: Anzeige nur als Achse.

  • Komplett: Die gesamte Geometrie (z. B. aus profilierten Komponenten, mit schneidenden Baustoffen) wird angezeigt.

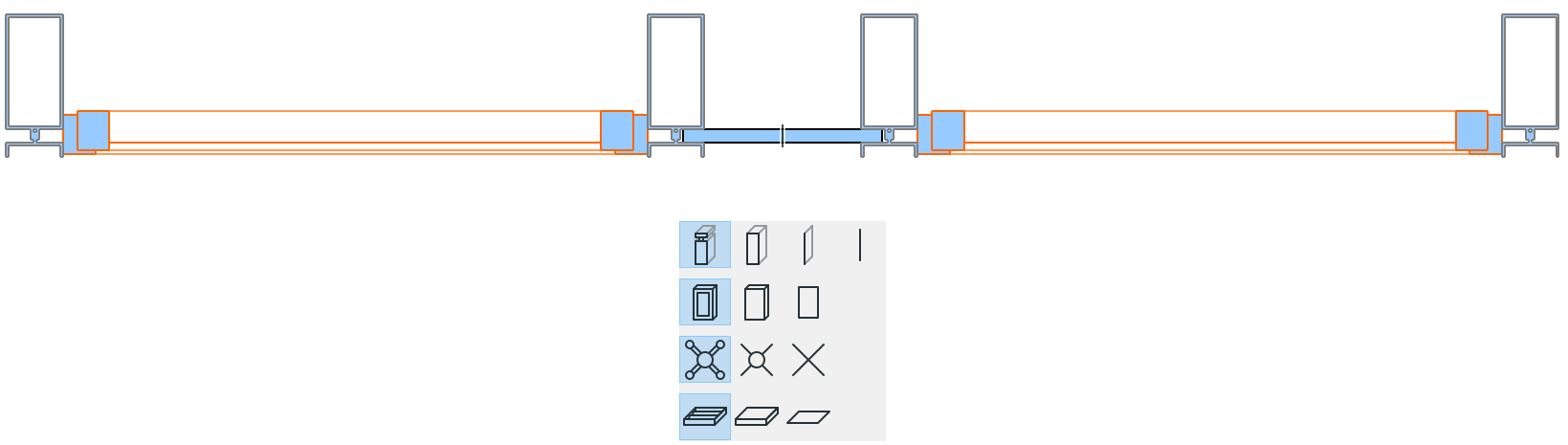

    Abbildung 1. Fassade vollständig detailliert (Komplett)
  • Vereinfacht: Als Rechtecke mit einem einzigen Baustoff dargestellt.

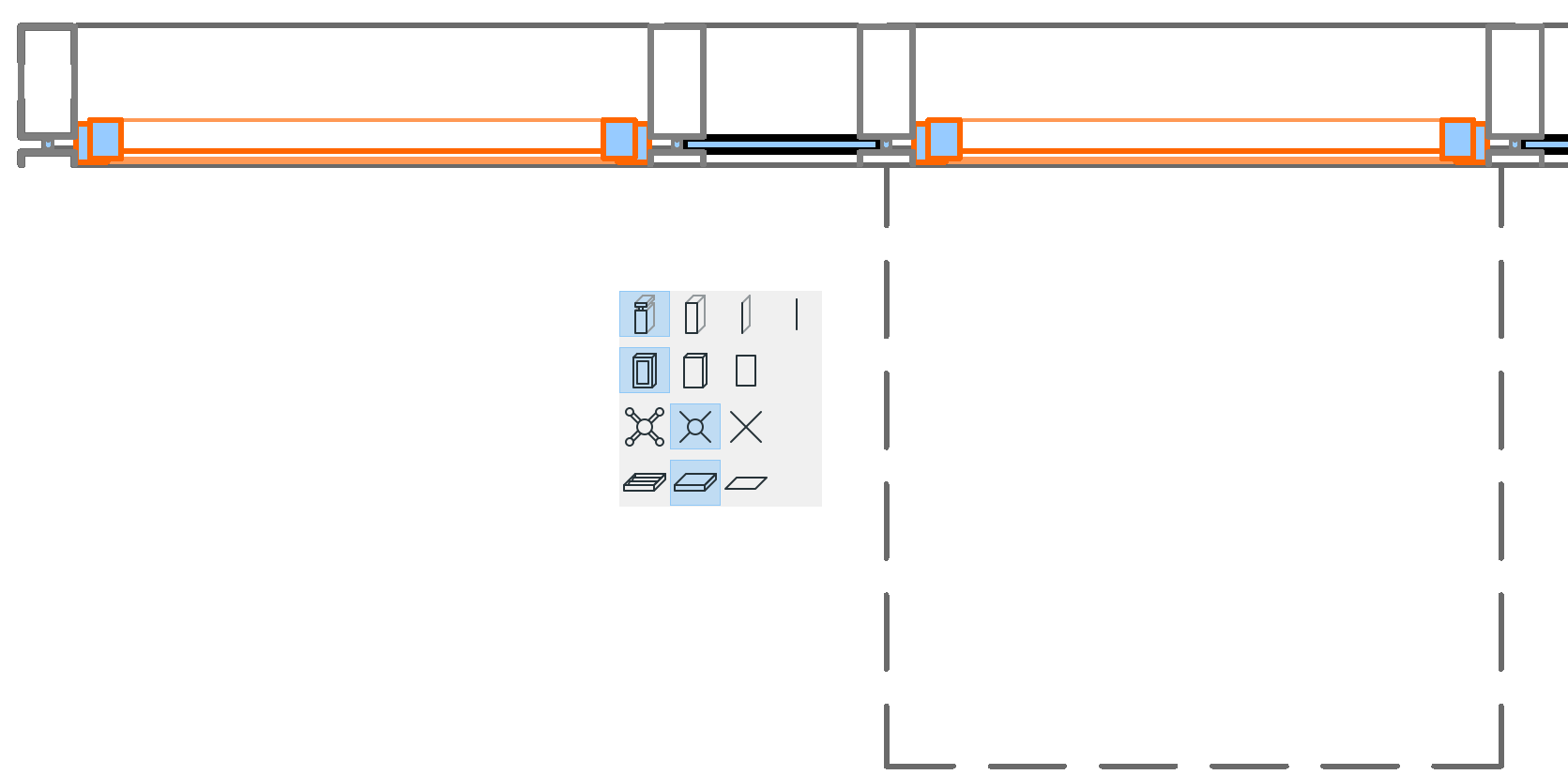

    Abbildung 2. Profile/Paneele komplett, vereinfachte Zubehörkomponenten
  • Schematisch: Zeigt nur das Schema an (Raster- und Umrandungslinien).

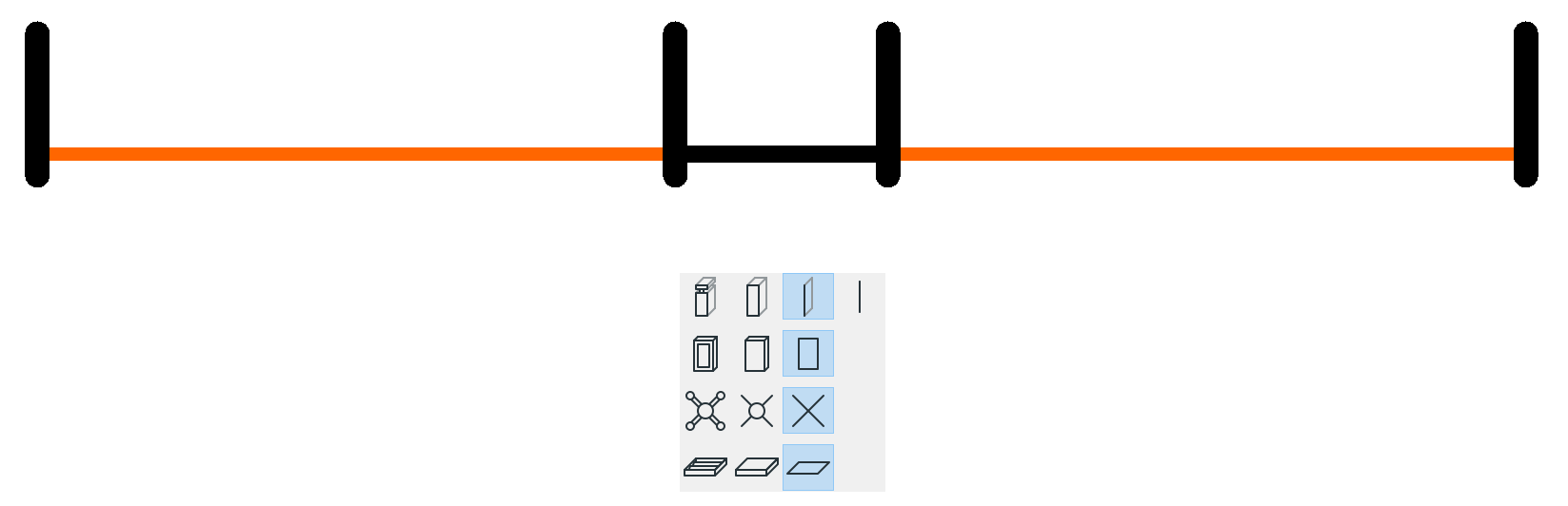

    Abbildung 3. Fassade in schematischer Ansicht (Grundriss)

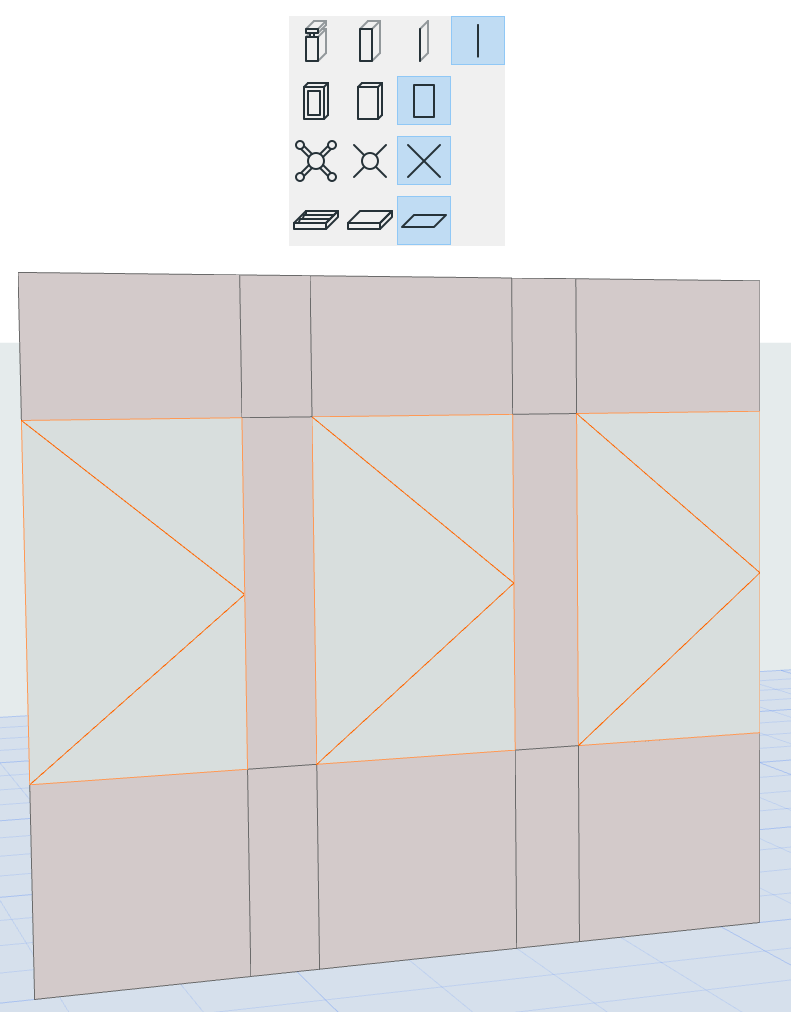

    Abbildung 4. Fassade in schematischer Ansicht (3D/Ansicht)

Modelldarstellung überschreiben

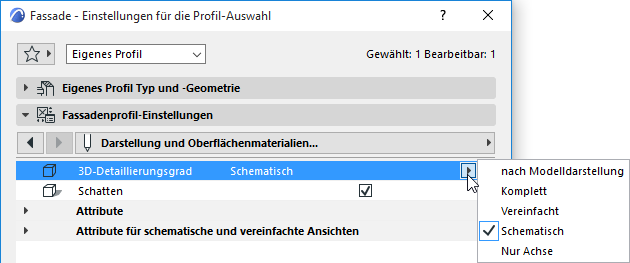

Für eine einzelne Fassaden-Komponente oder eine Komponentenklasse können Sie ihre per Modelldarstellung definierte 3D-Detaillierung in ihrem Einstellungsdialog auf Komponentenebene überschreiben:



Siehe auch Fassadentür- und Fassadenfenstersymbole Detailgrad.
