Massive Treppenläufe oder Podeste
Diese Einstellungen sind verfügbar, wenn Sie eine massive Struktur für den Treppenlauf und/oder das Podest auswählen.

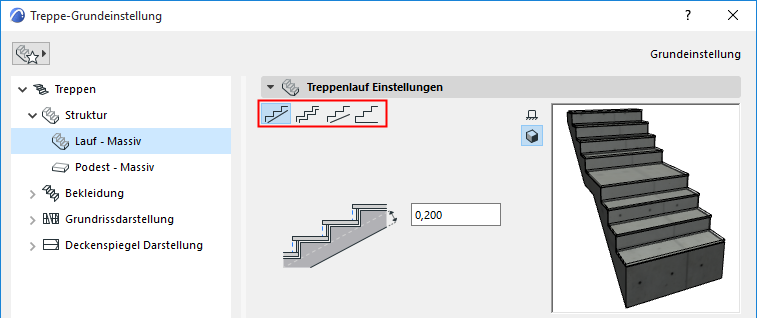

Massiver Treppenlauf: Form wählen

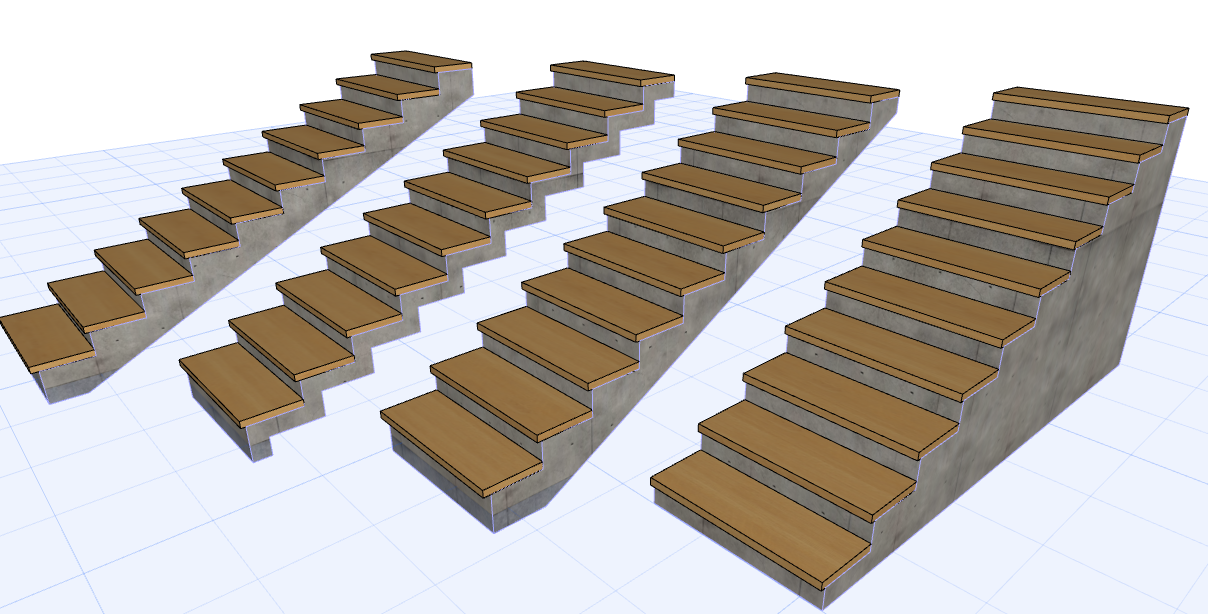

Verwenden Sie die vier Buttons zum Auswählen einer Form für die Unterseite eines massiven Treppenlaufs. Von links:
Geben Sie unten nach Bedarf die Werte für die Dicke- oder Versatz-Variablen ein. Bitte beachten Sie die Auswirkung im Vorschaufenster.

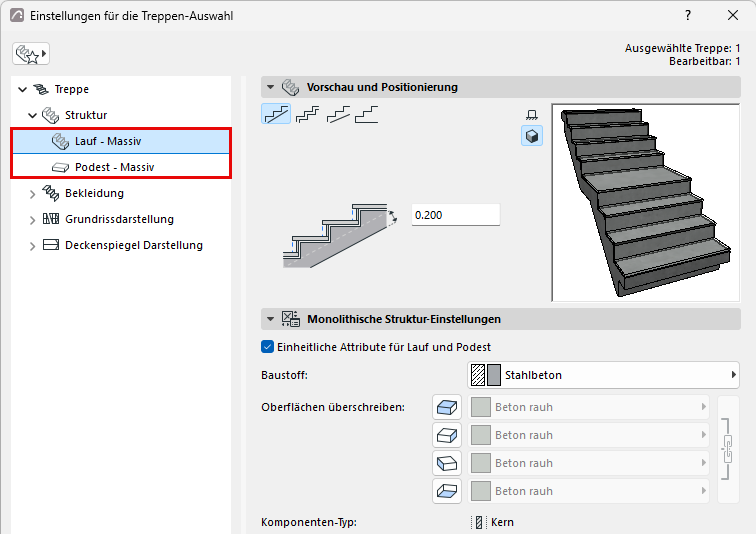

Monolithische Struktur-Einstellungen
Verwenden Sie dieses Paneel zum Einstellen von Attributen einschließlich Baustoffen für massive Treppenläufe und Podeste.
Der Komponenten-Typ für einen massiven Treppenaufbau ist immer "Kern". Dies ist relevant für die Strukturdarstellung in 3D-Ausschnitten, wo Sie wählen können, ob Elemente basierend auf ihrem Komponenten-Typ dargestellt oder ausgeblendet werden.

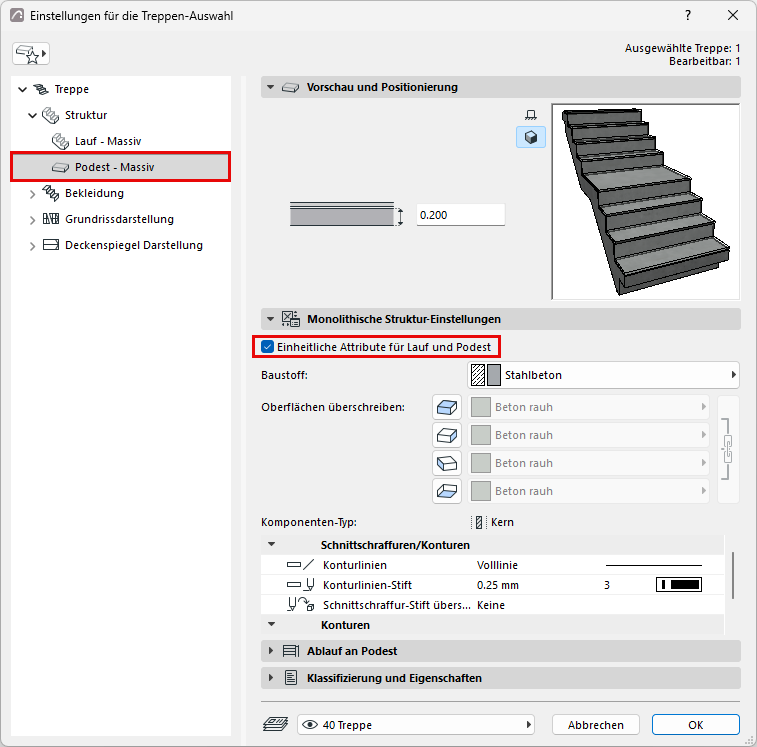

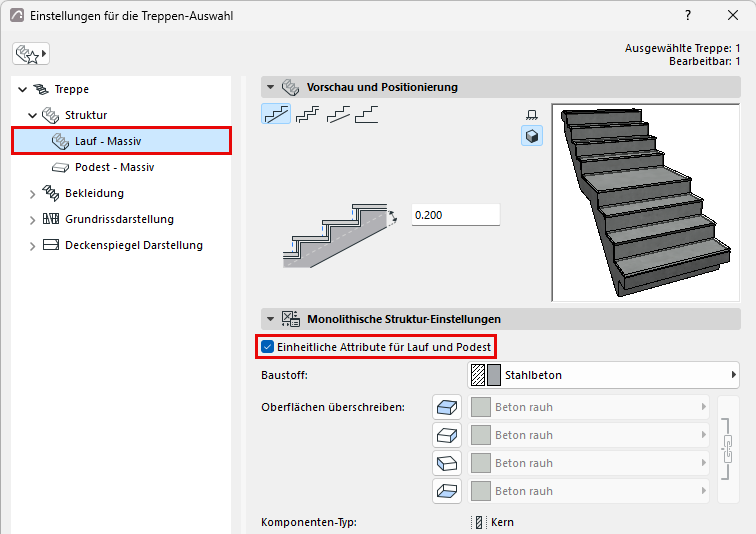

Markieren Sie Einheitliche Lauf- und Podest-Attribute, um die gleichen Attribute auf beide massiven Strukturen anzuwenden (Lauf und Podest).
Dieses Paneel steht nur für massive Strukturen zur Verfügung.

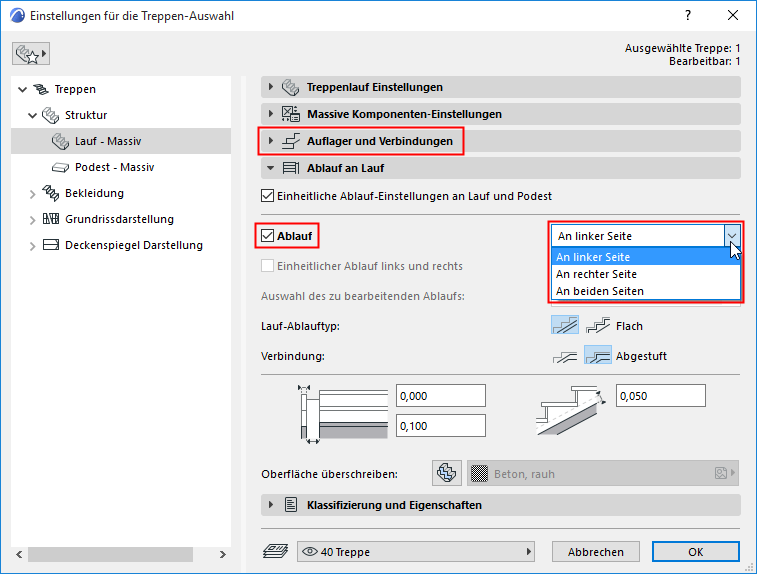

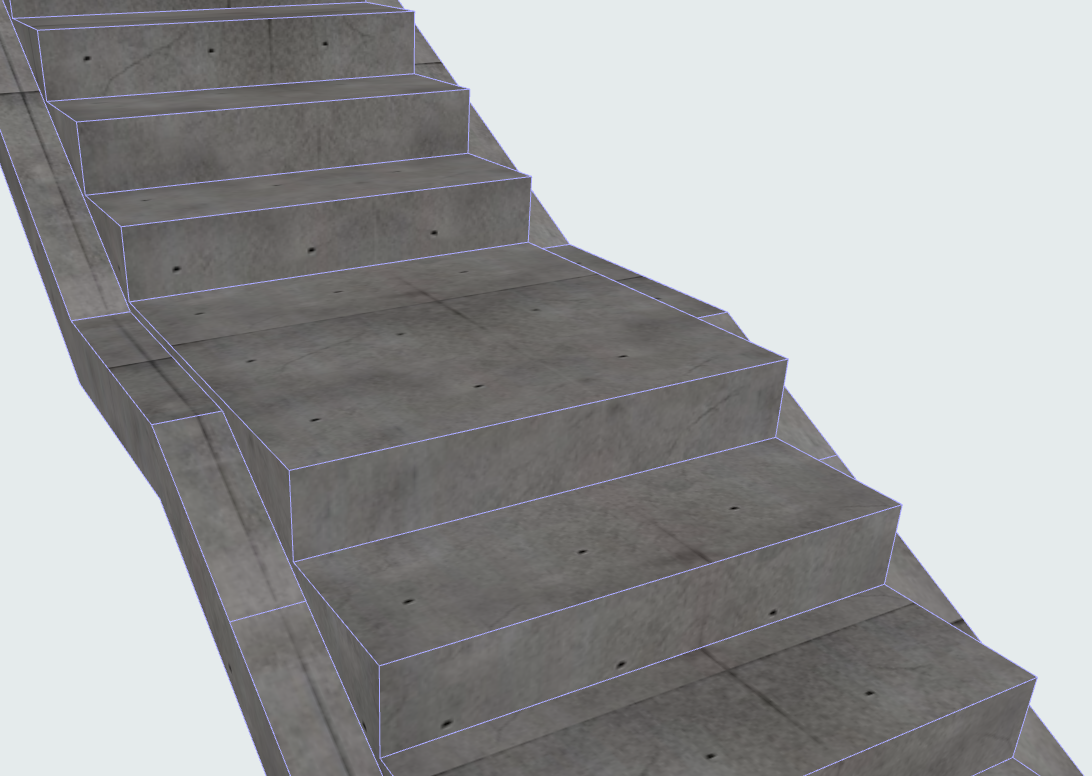

Markieren Sie Ablauf, um eine Rinne an der linken und/oder rechten Seite der Treppenstruktur zu platzieren (verfügbar für Lauf und Podest).
Markieren Sie Einheitliche Ablauf-Einstellungen an Lauf und Podest zum Anwenden der Einstellungen an beiden Treppenstrukturen.
Für Ablauf an Lauf:
- Wählen Sie Ablauftyp (Flach oder abgestuft) für Treppenlauf und Verbindungen. Diese Einstellung wird ggf. für den Ablauf am Podest verwendet.
Stellen Sie die Werte für die Rinnenbreite/tiefe sowie einen optionalen Versatz ein.
Verwenden Sie bei Bedarf eine Überschreibung der Oberfläche am Ablauf.
