Pfosten (Geländer-Werkzeug)

Hinweis für MEP Designer-Nutzer:innen Geländer und Geländereinstellungen sind sichtbar, können aber nicht erstellt oder bearbeitet werden.

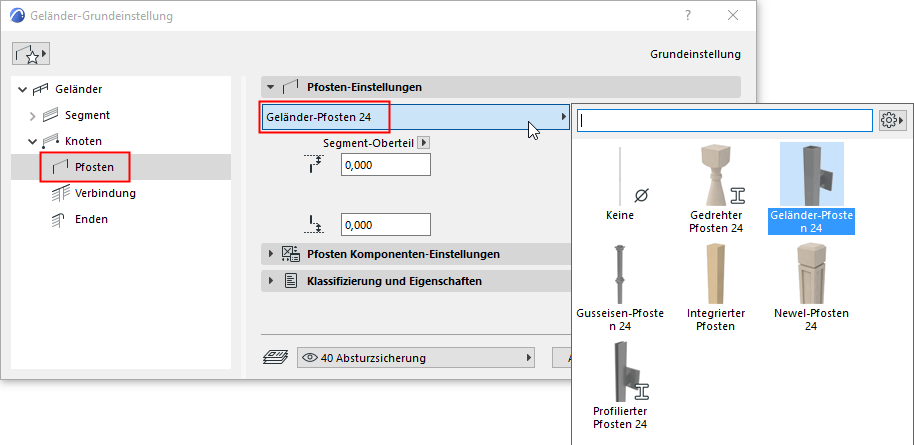

Wählen Sie im Popup-Menü eine GDL-Komponente aus, die an jedem Knoten des Geländers als Pfosten platziert werden soll, oder wählen Sie Keine im Popup-Menü aus (wenn Sie keinen physischen Pfosten platzieren wollen).

Verwenden Sie zum Definieren der Einstellungen für die GDL-Komponente das unten dargestellte Paneel. Siehe Pfosten-Einstellungen (Pfosten/Innenpfosten/Geländerstäbe).

Zusätzlich zu dem vordefinierten Inhalt können Sie eine individuelle Komponente als Pfosten sichern.

Pfosten Abstand Ober-/Unterkante

Geben Sie einen unteren und einen oberen Abstandswert für den Pfosten an.

Verwenden Sie das Popup zum Definieren, wie der Abstand berechnet werden soll:


  • Segment Oben: Geben Sie den Abstandswert relativ zur Segmenthöhe an.
    Anmerkung: Die Segmenthöhe ist in den Segmenteinstellungen definiert. Siehe Segmenthöhe und vertikaler Versatz .
  • Absolut: Geben Sie die absolute Höhe des Pfostens ein. Der Pfosten wird dann entsprechend gegenüber dem Segment-Oberteil versetzt.
