Träger vertikal biegen

Im 3D- oder im Schnitt/Ansicht-Fenster:

  1. Wählen Sie einen Träger aus.

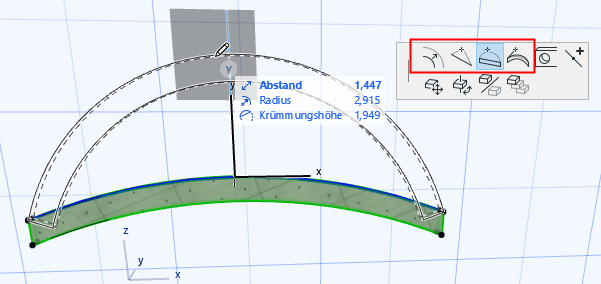

  2. Verwenden Sie die Befehle der Pet-Palette, um den Träger vertikal zu biegen ("Vertikal biegen", "Vertikal biegen mit Tangente").


Ein Träger kann nur begrenzt gebogen werden.

Ein Träger kann nur in einer Richtung gebogen werden.

  • Für einen horizontalen Träger: sein Kurvenradius kann nicht größer sein als die Hälfte seiner Länge.
  • Für einen geneigten Träger: Anfangs- oder Endpunkt des Bogens können nicht höher liegen als sein Scheitelpunkt

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Für einen vertikal gebogenen Träger ist auch der Befehl Radiale Streckung verfügbar:

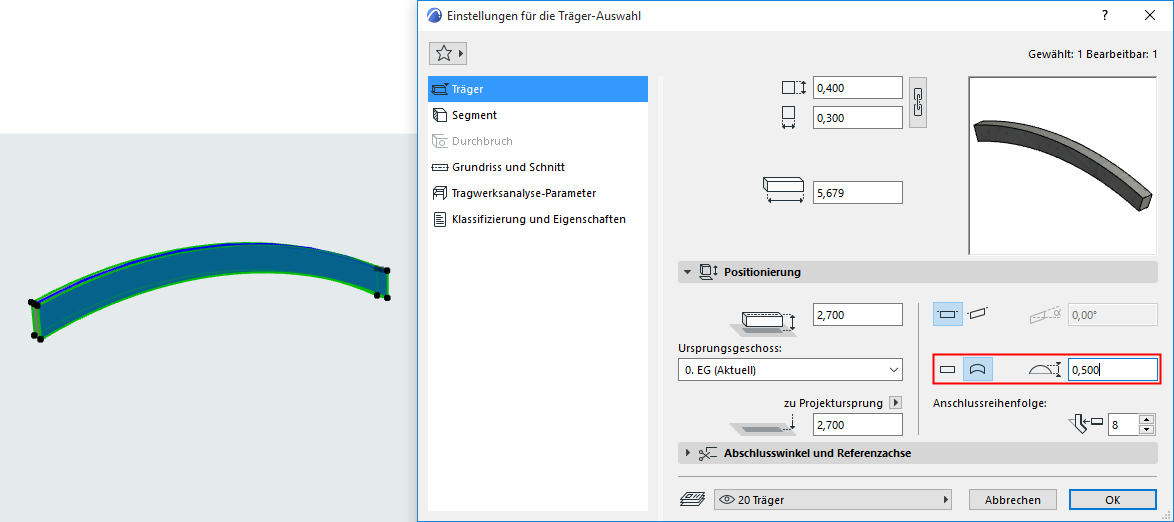

Alternativ dazu in den Träger-Einstellungen oder im Infofenster: Klicken Sie auf das Symbol "Gebogen", und definieren Sie dort die Stichhöhe des Bogens.

  • Auch ein negativer Wert ist möglich

  • Wenn der Träger anfänglich horizontal gebogen war, wird durch Klicken auf das Symbol "Gebogen" eine vertikale Biegung vorgenommen und die horizontale Kurve eliminiert.

Verwandtes Thema

Horizontal gebogener Träger
