Träger-/Segmentstruktur definieren
Wählen Sie einen Träger oder ein Träger-Segment aus.

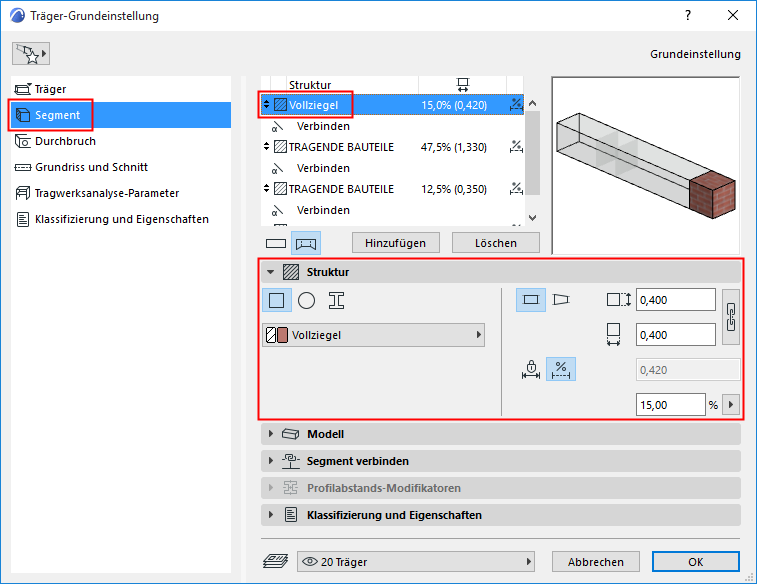

Verwenden Sie das Struktur-Teilfenster im Segment-Bereich der Träger-Einstellungen, um seine Struktureigenschaften und Länge (fest oder flexibel) festzulegen.
Für ein ausgewähltes Segment: Diese Einstellungen sind auch im Bearbeitungsmodus verfügbar.
Querschnitt
Klicken Sie auf eins der Icons, um den Segmentquerschnitt festzulegen.

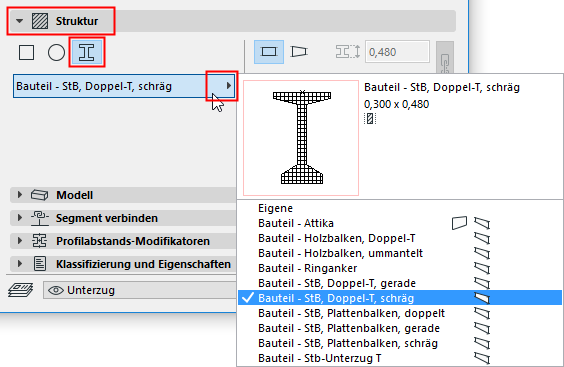

Baustoff/Profil
Verwenden Sie das Popup-Menü, um einen Baustoff oder ein Profil für den Träger oder für das Träger-Segment auszuwählen.
Segmentlänge (Fest oder Flexibel)
Für jedes ausgewählte Segment: Definieren Sie seine Länge entweder als fest oder flexibel, indem Sie auf das entsprechende Icon im Struktur-Teilfenster klicken.

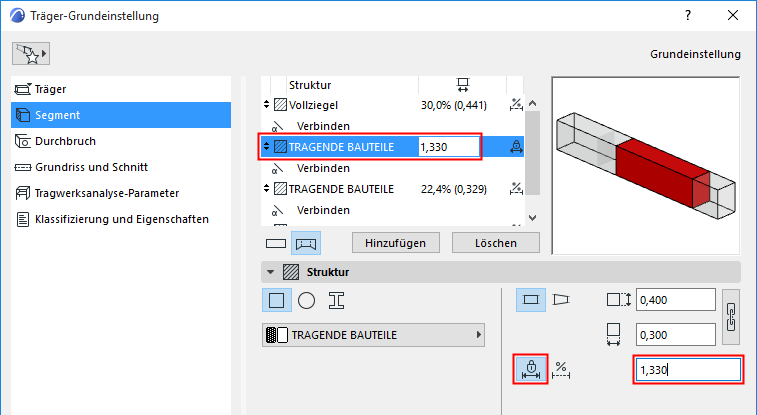

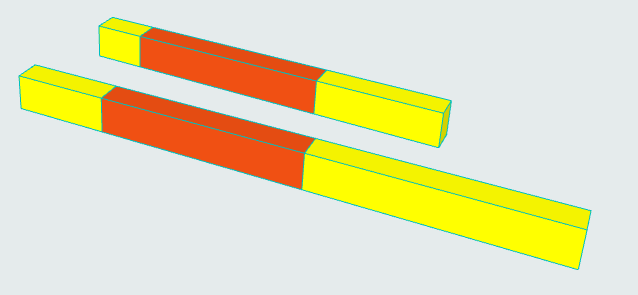

- Für Segmente mit fester Länge: Definieren Sie die Länge. Diese bleibt auch bei einer Streckung des Trägers unverändert. (Sie können die Länge eines ausgewählten Segments auch in der Strukturliste eingeben.)

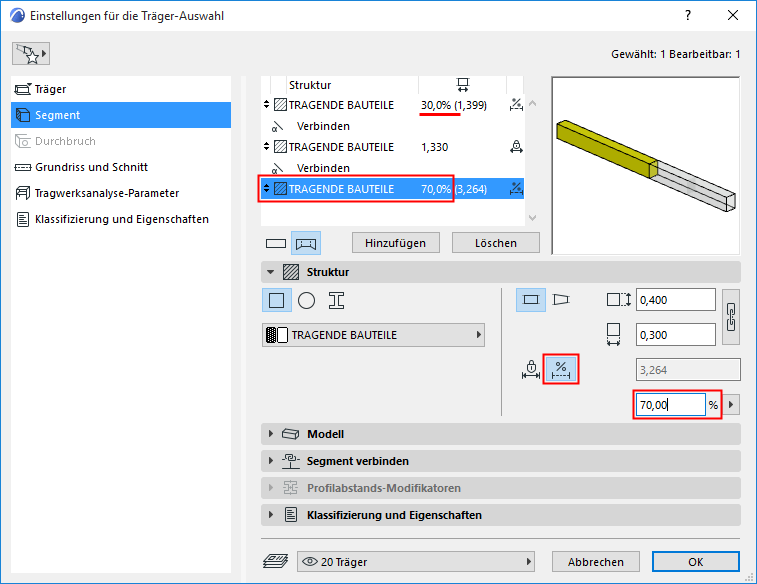

- Für ein flexibles Segment: Definieren Sie seine Länge als Prozentsatz aller flexiblen Segmente. (Die flexiblen Segmente ergeben zusammen 100%.) Die Segmentlänge ändert sich entsprechend, wenn der Träger gestreckt wird.
Segmentlänge - In 3D bearbeiten
- Wählen Sie den Träger im 3D-Fenster aus.
- Klicken Sie auf den Verbindungs-Fixpunkt (auf der Referenzlinie des Trägers).

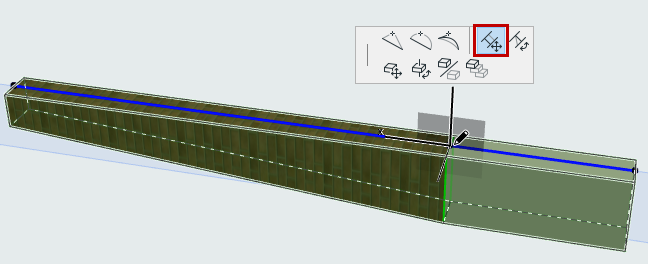

- Verwenden Sie den Befehl Segmentverbindung verschieben aus der Pet-Palette, um die Segmentlänge anzupassen.Anmerkung: Wenn Sie den Segment-Fixpunkt auf den Fixpunkt des angrenzenden Segments ziehen, wird dadurch das gezogene Segment vollständig eliminiert.
