Bearbeitung von Trägern

Länge strecken/Winkel ändern

Verwenden Sie die Befehle der Pet-Palette am Endpunkt der Referenzachse des Trägers.

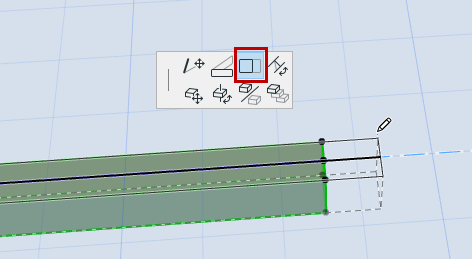

  • Länge strecken

Bei einem geneigten Träger:

  • Länge bei fester Neigung ändern

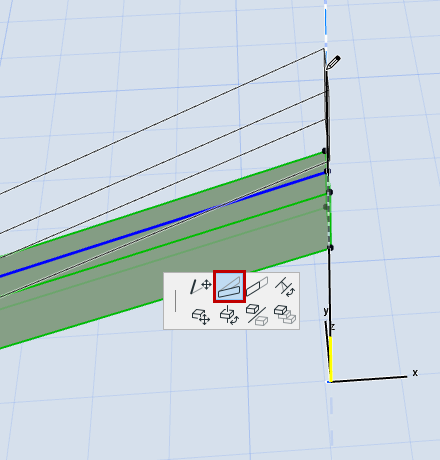

  • Winkel ändern

    BeamStretchLength.png   BeamModifyAngle.png

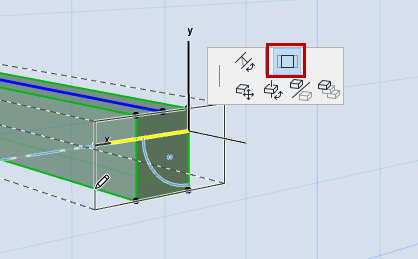

Trägerquerschnitt strecken

Bei nicht-gebogenem, nicht-segmentiertem Träger:

Verwenden Sie im Grundriss- oder 3D-Fenster die Befehle der Pet-Palette, um die Querschnittsmaße des Trägers zu ändern.

Anmerkung: Träger-Querschnitte können auch im Schnittfenster geändert werden, wenn die Träger-Referenzlinie rechtwinklig zur Schnittebene verläuft.

Alternativ dazu können Sie auch Bearbeiten > Verändern > Längenänderung benutzen.

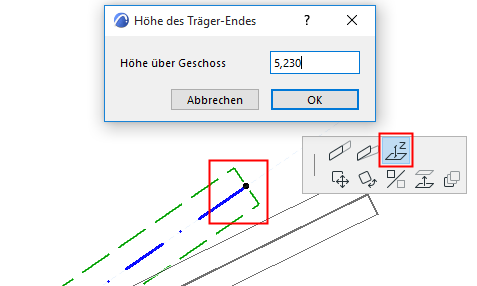

Träger-Neigung im Grundriss bearbeiten

  1. Wählen Sie den geneigten Träger im Grundriss aus und klicken auf einen der Endpunkte der Referenzachse.
  2. Wählen Sie aus der Pet-Palette den Befehl Endpunkt-Höhe.
  3. Geben Sie im Dialogfenster Höhe des Träger-Endes die neue Höhe des ausgewählten Träger-Endpunkts an.
