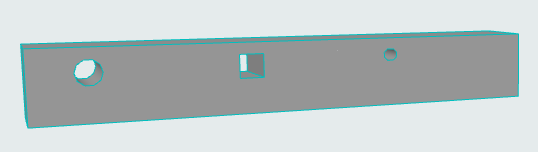

Erstellen eines Durchbruches in einem Träger
Durchbrüche werden festgelegt, nachdem der Träger platziert wurde.
- Wählen Sie den gewünschten Träger aus und stellen Sie sicher, dass das Träger-Werkzeug aktiviert ist.
- Klicken Sie auf eine Kante oder auf die Referenzachse.

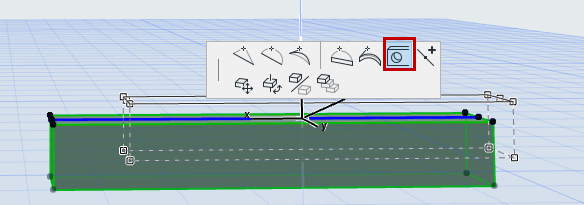

- Klicken Sie in der jetzt angezeigten Pet-Palette auf das Lochsymbol.

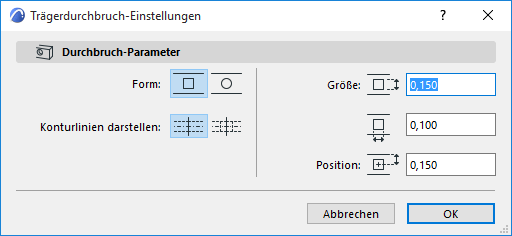

- Das Dialogfenster Trägerdurchbruch-Einstellungen wird eingeblendet.
Klicken Sie auf OK, um die Trägerdurchbruch-Einstellungen zu übernehmen. Der Durchbruch wird sofort im Träger angezeigt.
