Satteldach

  1. Zeichnen Sie die Grundrisskontur Ihres Gebäudes (d. h. die Außenwände).
  2. Aktivieren Sie das Dachflächen-Werkzeug, und verwenden Sie die Multiflächen-Konstruktionsmethode und die Geometriemethode Satteldach (im Popup neben der Grat-Konstruktionsmethode).

  3. Stellen Sie in den Dach-Einstellungen die Haupt-Dachparameter (z. B. Neigung, Dachüberstand Traufe) ein
  4. Klicken Sie zweimal, um die rechteckige Aufsetzlinie für das Dach zu platzieren.

    CreateGable1.png     CreateGable2.png

  5. Das erstellte Satteldach ist ein zusammenhängendes Multi-Dach-Element.


Schauen Sie sich das Video an

Ändern einer Dachfläche in einen Giebel

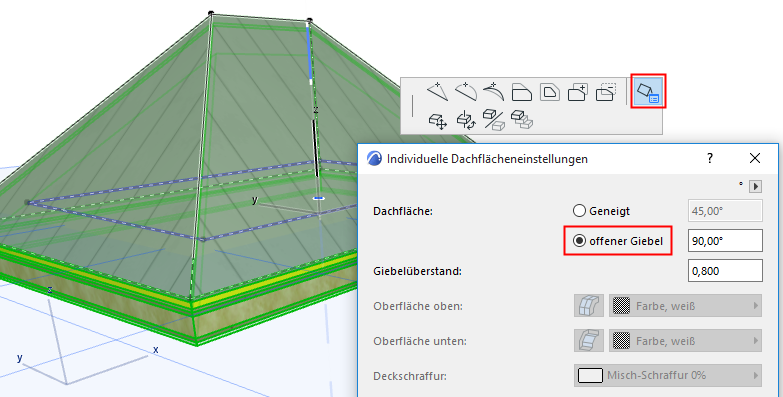

Im 3D-Fenster:

  1. Wählen Sie das Multi-Dach aus.
  2. Finden Sie die Aufsetzlinie der Dachfläche, die Sie in einen Giebel umwandeln wollen.
  3. Klicken Sie, um die Pet-Palette aufzurufen, und wählen Sie die Option Individuelle Flächen-Einstellungen aus.
  4. Wählen Sie in dem daraufhin angezeigten Dialogfenster die Option Giebel aus, um die ausgewählte Fläche in einen Giebel umzuwandeln.


Eine weitere Methode:

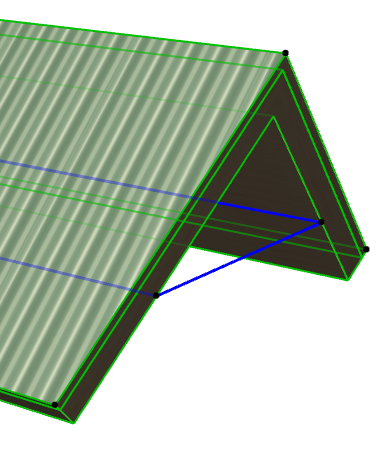

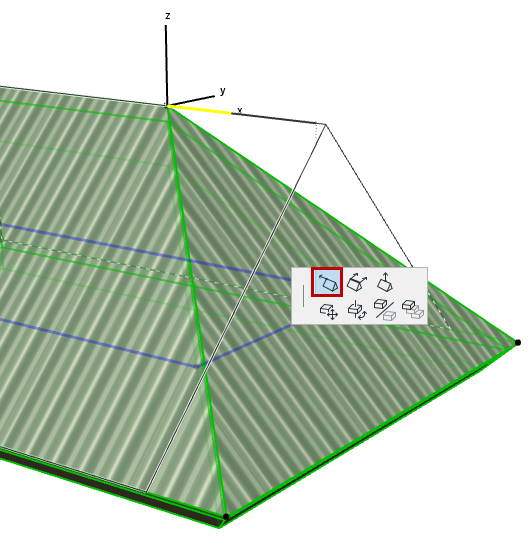

  1. Wählen Sie im 3D-Fenster den Endpunkt des Dachfirstes aus.
  2. Verwenden Sie in der Pet-Palette die Option Horizontalen First strecken, um den First-Endpunkt zu strecken, bis die Fläche an diesem Ende vertikal ist. (Der Cursor springt an die vertikale Position, um dies zu erleichtern.)

    RidgetoGable.png   RidgetoGable2.png
