Schnittschraffuren und Konturen (Element-Einstellungen)

Relevant für Wand, Decke, Dach, Schale, Morph, Freifläche, Träger, Stütze.

Schnittschraffuren/Konturen

Stellen Sie die Attribute ein, die für Schnittflächen in Schnitt und Grundriss verwendet werden.

• Bei einem einfachen Element:
• Definieren Sie Konturlinie und -stift
• Bei einem einfachen, mehrschichtigen oder Profil--Element:

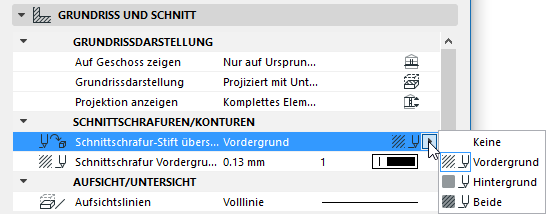

• Überschreiben Sie ggf. den Schraffurstift für den Vorder-/Hintergrund dieses Elements (definiert durch den Standardwert im Baustoff). Wählen Sie hierzu im Popup-Menü Schnittschraffur-Stift überschreiben eine der Optionen Vordergrund, Hintergrund oder Beide, um zu den entsprechenden Einstellungen zu gelangen.





Aufsicht/Untersicht

Verwenden Sie diese Einstellungen zum Definieren von Linien und Stiftfarben für Elementkanten, die über und/oder unter der Grundriss-Schnittebene liegen.

• Untersichtslinien werden z. B. gezeigt, wenn die Option "Projiziert mit Untersicht" oder "Untersicht" für die Grundrissdarstellung eingestellt ist.
• Aufsichtslinien werden z. B. gezeigt, wenn die Option "Projiziert" oder "Nur Aufsicht" für die Grundrissdarstellung eingestellt ist.
