Bearbeiten eines Bogens mit seiner Tangente

Sie können einen Bogen an einem beliebigen Punkt seiner Kante anklicken und dann mittels einer seiner Endpunkt-Tangenten bearbeiten. Es wird der zu dem Punkt nächstliegende Endpunkt verwendet.

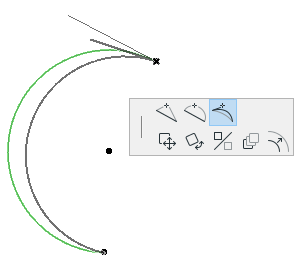

• Klicken Sie auf die Kante eines beliebigen Bogens und wählen Sie in der Pet-Palette das Symbol "Segment mittels Tangente bearbeiten" aus.

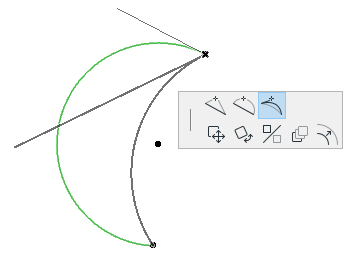

• Im Entwurf wird die Tangente zum nächsten Endpunkt des Bogens angezeigt. Bearbeiten Sie die Tangente, indem Sie mit dem Cursor einen neuen Tangenten-Endpunkt markieren. Die Form des resultierenden Bogens wird mit einer angedeuteten Kreislinie dargestellt. Mit einem Klick platzieren Sie das Element.
