Zeichnung in Modelldarstellung platzieren

Führen Sie nun eine der folgenden Aktionen aus:

Drag and Drop

Ziehen Sie Zeichnungsdateien (eine nach dem anderen) aus Ihrem Dateisystem.

Mit dem Zeichnungs-Werkzeug

  1. Aktivieren Sie das Zeichnungs-Werkzeug.
  2. Klicken Sie in den Ausschnitt.
  3. Das Dialogfeld Zeichnung neu verknüpfen wird angezeigt. Wählen Sie die Quelle der Zeichnung: entweder lokales Dateisystem oder BIMcloud.

    Melden Sie sich bei Bedarf bei der BIMcloud an. Siehe Anmelden bei der BIMcloud.

  4. Klicken Sie auf Suchen und wählen Sie dann die gewünschte Zeichnungsdatei aus.

    Anmerkung:

    • Mit dem Zeichnungs-Werkzeug können Sie jeweils eine Datei und eine PDF-Seite auf einmal platzieren. Verwenden Sie zum Platzieren mehrerer Zeichnungen Ablage > Externe Daten > Externe Zeichnung platzieren wie nachfolgend beschrieben.

Mit den Befehlen des Dateimenüs

Verwenden Sie je nach der Quelle der Zeichnung eine der folgenden Möglichkeiten:

  • Ablage > Externe Daten > Externe Zeichnung platzieren
  • Ablage > Externe Daten > Externe Zeichnung aus BIMcloud platzieren

    Wählen Sie die BIMcloud und dann das gewünschte Projekt.

    Melden Sie sich bei Bedarf bei der BIMcloud an. Siehe Anmelden bei der BIMcloud.

    Anmerkung: Beim Verknüpfen einer Zeichnung aus einem Teamwork-Projekt muss das Quellen-Teamwork-Projekt die gleiche Archicad-Versionsnummer haben wie das Zielprojekt.

Ausgewählte Seiten aus einer PDF-Datei platzieren

Dies funktioniert, wenn die PDF-Datei per Drag-and-Drop oder über das Ablage-Menü (Externe Daten) platziert wird.

Wenn die importierte Zeichnung eine mehrseitige PDF-Datei ist:

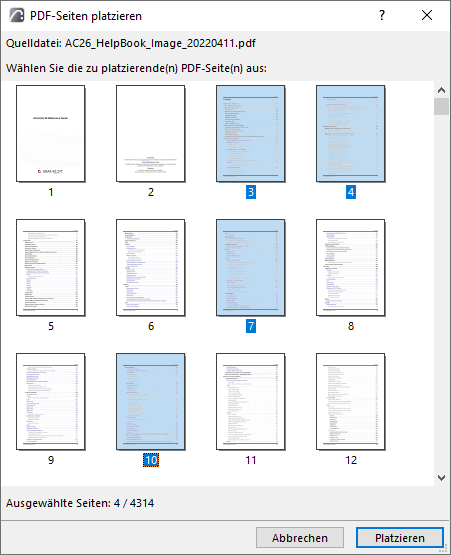

  1. Es erscheint ein Auswahldialog. Wählen Sie eine oder mehrere oder alle Seiten.
  2. Klicken Sie auf Platzieren.


PDF-Seite ersetzen

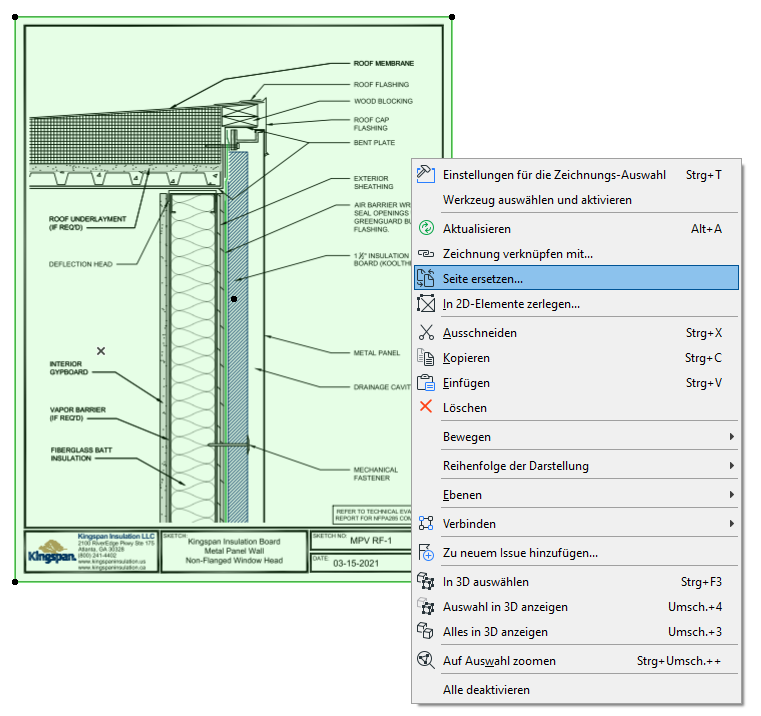

Verwenden Sie nach dem Platzieren einer PDF-Datei den Kontextmenübefehl „Seite ersetzen", um eine andere Seite desselben PDF-Dokuments anzuzeigen. Das geht entweder nach Selektion des PDF im Zeichnungsfenster oder im Zeichnungsmanager.



Verwandte Themen

So importieren Sie nur bestimmte Ebenen der DWG/DXF/oder DWF Zeichnungen:

Siehe “Teilweises Öffnen aktivieren” unter Optionen beim Öffnen (DXF/DWG-Übersetzungseinstellungen).

Um die Quellebenen der importierten DWG-Zeichnungen, die in MEP Designer platziert wurden, anzuzeigen/zu verbergen.

Siehe Eingebettete Ebenen.
