Zeichnen einer 2D-Schraffur
Verwenden Sie das Schraffur-Werkzeug zum manuellen Erstellen von Schraffuren im Projekt - zum Beispiel für Flächen in einem Schnitt oder einer Ansicht.

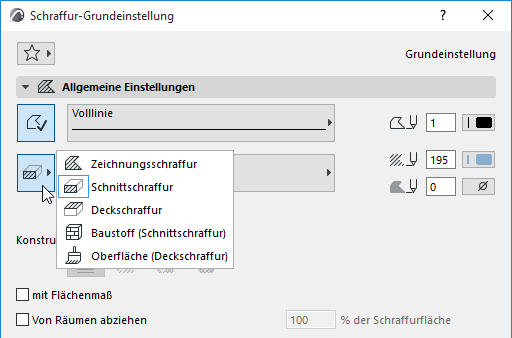

- Wählen Sie in den Einstellungen des Schraffur-Werkzeugs eine Schraffurkategorie aus.
- Die ersten drei Kategorien (Zeichnungsschraffur/Schnittschraffur/Deckschraffur) sind die gleichen, die auch im Dialogfenster „Schraffuren“ definiert sind. Siehe Schraffurkategorien
- Verwenden Sie die Kategorie, die der Schraffur-Funktion entspricht: Wenn Sie ein Schnittelement ausbessern, wählen Sie Schnittschraffur; bei der Arbeit an einem ungeschnittenen Element in der Ansicht wählen Sie Deckschraffur.
- Die beiden anderen Kategorien (Baustoff und Oberfläche) erleichtern die Zuordnung von Schnittschraffuren auf der Basis von Baustoffen und Deckschraffuren auf der Basis von Oberflächenmaterialien. Siehe Beschreibungen unten.
- Das Popup-Menü „Schraffur“ enthält jetzt Schraffuren dieser Kategorie. Wählen Sie einen Schraffurtyp und eine passende Schraffur aus dem Popup-Menü daneben.
- Zeichnen Sie eine Schraffur.

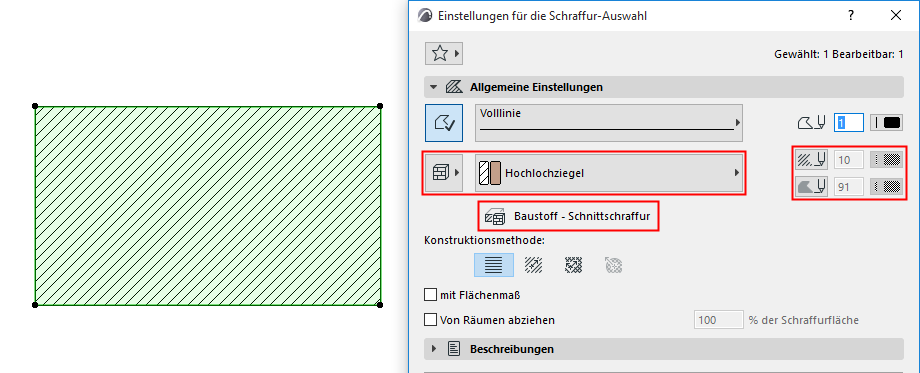

Baustoff (Schnittschraffur)
Verwendet die Schnittschraffur und die Schraffurstifte des gewählten Baustoffs.
Falls erforderlich, können Sie diese Hinter-/Vordergrundfarben für ihr Schraffurelement überschreiben.
Anmerkung:
Oberfläche (Deckschraffur)

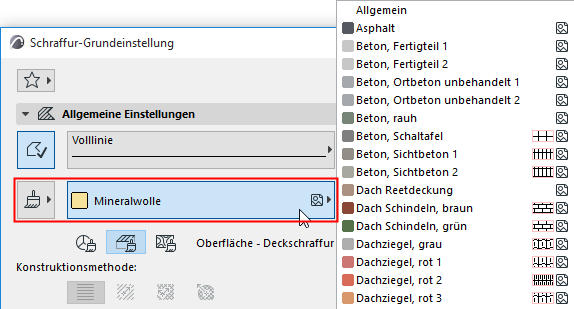

- Wählen Sie eine Oberfläche aus dem Aufklappmenü.
- Wählen Sie, ob Sie die Farbe, die Deckschraffur oder die Bildtextur der gewählten Oberfläche verwenden wollen.
Anmerkung:
- Ein Schraffurelement der Kategorie „Oberfläche“ wird in den grafischen Überschreibungsregeln als Deckschraffur behandelt.
- In Kriterien (z.B. Im Dialogfenster Suchen und aktivieren oder in Interaktiven Auswertungen) sind die Oberflächenfarbe/Deckschraffur/Textur der Schraffur jeweils separate Kriterien.

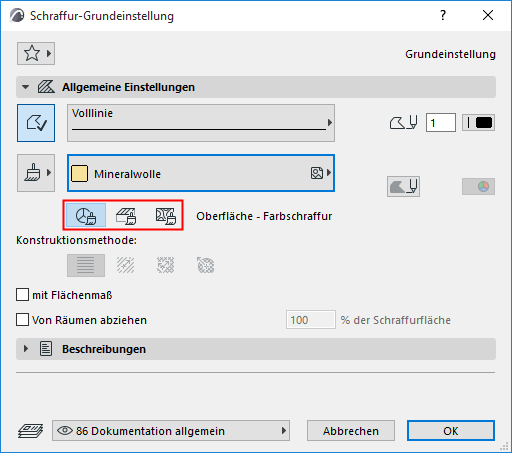

Oberfläche - Farbschraffur
Verwendet den Hintergrundstift der Oberflächenfarbe.
Falls es erforderlich ist, können Sie diese Farbe für das Schraffurelement überschreiben.

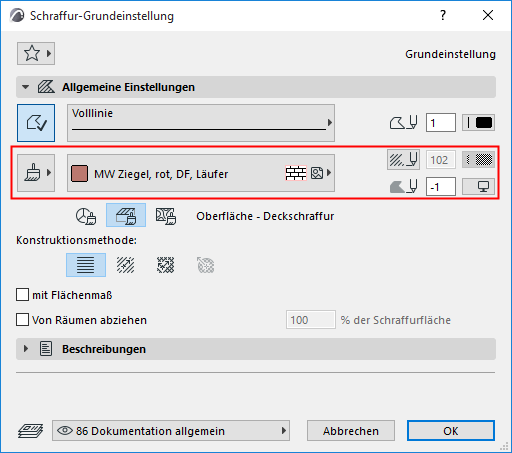

Oberfläche - Deckschraffur
Verwendet den Vordergrundstift der Oberflächen-Deckschraffur.
Überschreiben Sie bei Bedarf die Vorder- und Hintergrundstifte des Schraffurelements.

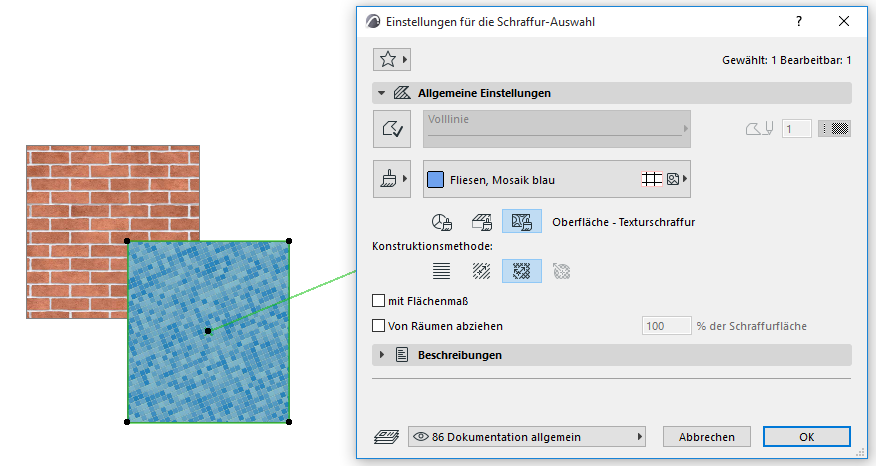

Oberfläche - Texturschraffur
Diese Schraffur basiert auf der Bildtextur des Oberflächenmaterials. Sie verwendet keine Stifte.
