Lineare Bemaßungen im 3D-Dokument

Verwenden Sie im 3D-Dokumentfenster das lineare Bemaßungswerkzeug, um die Bemaßungen nach Bedarf zu platzieren. Alle Optionen für die lineare Bemaßung mit Ausnahme der Bogenlänge stehen zur Verfügung.

Nur im 3D-Dokument können Sie bestimmen, in welcher Raumebene die Maßlinie platziert werden soll. (siehe unten.)

Bemaßungsebene im 3D-Dokument-Fenster auswählen

Zum Auswählen einer Begrenzung für lineare Bemaßung im 3D-Dokument wählen Sie eine Option im Infofenster des linearen Bemaßungswerkzeugs aus:


  • Horizontale Ebene
  • Vertikale Ebene
  • Beliebige Ebene (Standardoption, die Ihnen die größte Freiheit bietet)

Beispiel

So bemaßen Sie die Länge des Ortgangs eines Daches in einem 3D-Dokument:

  1. Aktivieren Sie das lineare Bemaßungs-Werkzeug.
  2. Wählen Sie im Infofenster die Geometriemethode “Beliebige Ebene” und die Option "Beliebige Richtung" aus.

  3. Klicken Sie auf beide Enden des Daches und doppelklicken Sie, um die Eingabe abzuschließen.

  4. Bewegen Sie den Cursor über die Dachebene, an der die Ausrichtung erfolgen solle (ein Feedback zeigt diese Ausrichtung an).
  5. Klicken Sie, um die Ebene zu definieren. (Wenn keine Ebene erkannt wird, wird dieser Schritt übersprungen und die Ausrichtung erfolgt standardmäßig vertikal oder horizontal).
  6. Klicken Sie noch einmal, um die Bemaßung an ihrem endgültigen Platz zu platzieren.

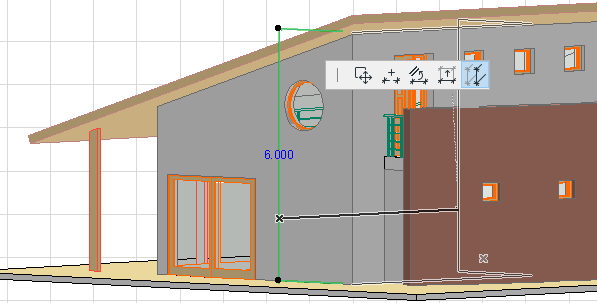

Bemaßungs-Ebene versetzen

Nachdem Sie eine Bemaßungslinie im 3D-Dokumentfenster platziert haben, können Sie sie innerhalb ihrer aktuellen Ebene versetzen. Diese Option steht nur für Bemaßungen im 3D-Dokument zur Verfügung:



Die üblichen Optionen zum Bearbeiten von Bemaßungslinien stehen außerdem über die Pet-Palette zur Verfügung (Bemaßungspunkt einfügen/dazuladen, Maßlinie verschieben oder ausrichten.)

Siehe Bemaßungen bearbeiten.
