Masterlayouts

Jedem Layout ist ein Masterlayout zugeordnet.

  • Das Masterlayout definiert die Größe der Layout-Seite
  • Die Grafik- und Textelemente, die Sie in einem Masterlayout platzieren ("Master-Elemente“), erscheinen in allen Layouts, die dieses Masterlayout verwenden.

Masterlayouts befinden sich im Ordner „Master“ des Layoutbuchs.

Sie können vordefinierte Masterlayouts verwenden oder ein eigenes Masterlayout definieren. Die meisten Optionen werden in den Masterlayout-Einstellungen festgelegt.

Siehe Masterlayout-Einstellungen.

Themen in diesem Abschnitt:

Masterlayout öffnen

Grundeingestelltes Masterlayout

Ein Masterlayout einem Layout zuweisen

Neues Masterlayout erstellen

Plankopf des Masterlayouts

Darstellung der Masterlayout-Elemente

Masterlayout öffnen

Siehe Ein Layout öffnen.

Führen Sie einen der folgenden Punkte aus, um die Master-Version des aktuellen Layouts zu öffnen:

  • Klicken Sie mit der rechten Maustaste auf das Layout-Fenster, und wählen Sie Zugewiesenes Masterlayout öffnen
  • Verwenden Sie Dokumentation > Layoutbuch > Zugewiesenes Master Layout öffnen

Grundeingestelltes Masterlayout

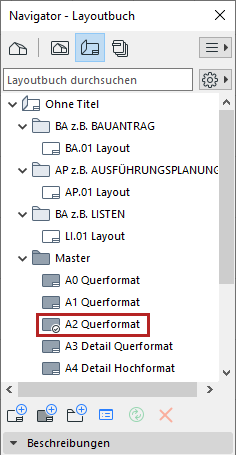

Das Standard-Masterlayout ist mit einem Eselsohr gekennzeichnet. Es wird jedem neu erstellten Layout zugewiesen.



Festlegen eines Masterlayouts als Voreinstellung

Wählen Sie das Masterlayout im Navigator bzw. im Organisator aus und führen Sie eine der folgenden Aktionen aus:

  • Wählen Sie im Kontextmenü Als Grundeinstellung festlegen aus
  • Öffnen Sie die Masterlayout-Einstellungen und markieren Sie das Feld Als Grundeinstellung für neue Layouts festlegen.

Ein Masterlayout einem Layout zuweisen

Führen Sie im Layoutbuch des Navigators eine der folgenden Aktionen aus:

  • Ziehen Sie das Master-Layout auf ein Layout und legen es dort ab
  • Ziehen Sie ein Layout auf das Masterlayout und legen es dort ab

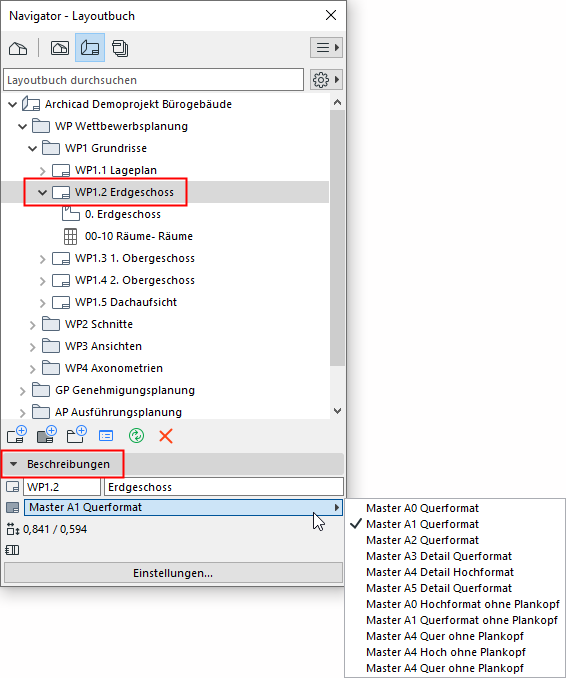

  • markieren Sie ein Layout und wählen Sie anschließend aus dem Popup-Menü am unteren Rand der Navigatorpalette oder aus dem Einstellungsdialog des markierten Layouts ein anderes Masterlayout aus.


Neues Masterlayout erstellen

Um ein neues Masterlayout zu erstellen, wählen Sie einen der folgenden Schritte:

  • Verwenden Sie den Befehl Neues Masterlayout aus dem Kontextmenü eines beliebigen Elements im Masterlayout-Ordner des Navigators.
  • Wählen Sie den Befehl Dokumentation > Layoutbuch > Neues Masterlayout aus.

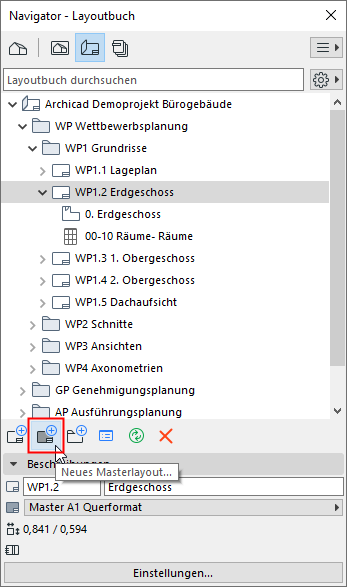

  • Klicken Sie auf das Symbol Neues Masterlayout im Navigator oder im Organisator.


Plankopf des Masterlayouts

Die Standard-Masterlayouts enthalten häufig einen Plankopf, der aus 2D-Zeichnungselementen und Textelementen einschließlich Autotext besteht.

Um einen Plankopf zu bearbeiten oder zu erstellen: Öffnen Sie das Masterlayout und ändern oder erweitern Sie dessen Inhalt mit den 2D-Bearbeitungs- und Textwerkzeugen.

Die Planköpfe des unten abgebildeten Master-Layouts enthalten zum Beispiel

  • Textblöcke mit Büro- und Projektdaten,
  • ein Logo
  • Textblöcke mit Autotext-Elementen: Zeichnungsdaten, Layout- und Masterlayout-Daten

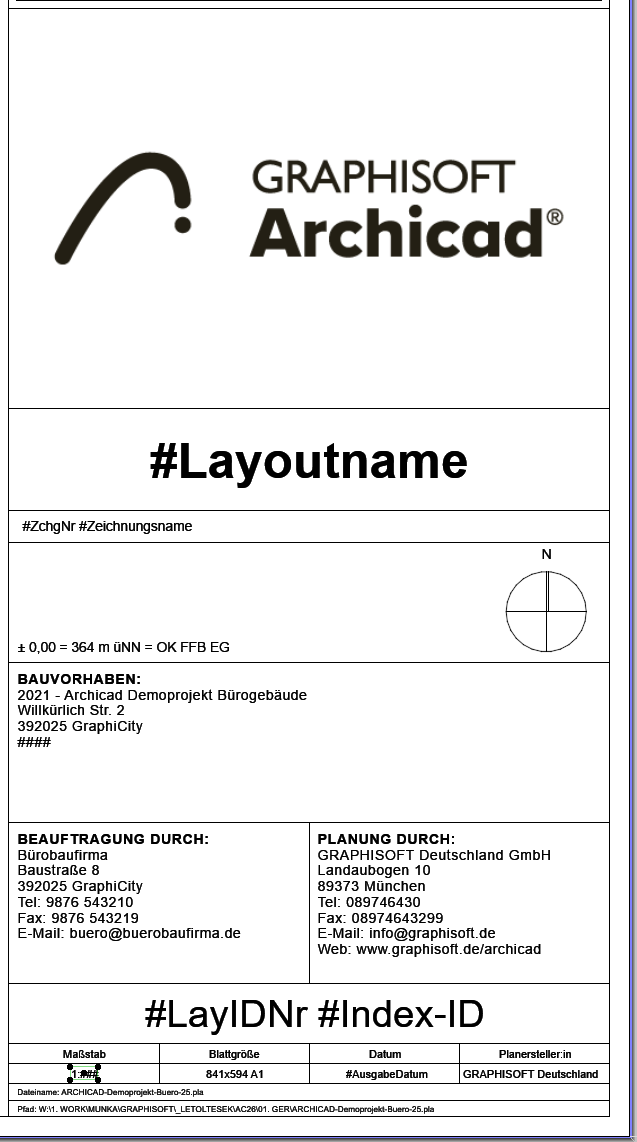

Plankopf im Masterlayout

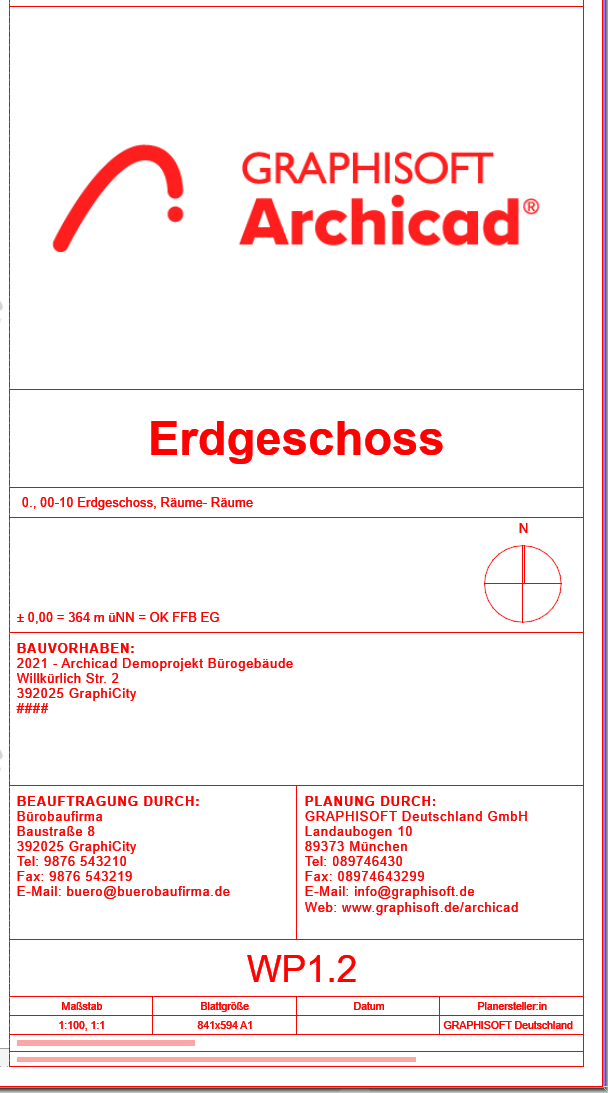

Titelblock im Masterlayout

Darstellung der Masterlayout-Elemente

Farbe

Standardmäßig werden Master-Elemente in ihren Originalfarben angezeigt.

Weisen Sie unter Optionen > Arbeitsumgebung > Bildschirm-Optionen eine einheitliche Farbe zu.

Über Layout/Unter Layout

Anzeigen von Master-Elementen unterhalb oder oberhalb des Layouts: Legen Sie dies in den Masterlayout-Einstellungen fest.

Siehe Masterlayout-Einstellungen.

Master-Elemente ausblenden

So blenden Sie die Bildschirmanzeige von Master-Elementen in allen Layouts aus: Schalten Sie Ansicht > Bildschirmdarstellungsoptionen > Master-Elemente auf dem Layout aus.
