Elemente neu verknüpfen mit einer anderen Variante

Angenommen, Sie haben einige Wände zu einer Variante hinzugefügt und entscheiden, dass diese stattdessen Teil des Hauptmodells sein sollen. Sie können diese Elemente mit dem Hauptmodell neu verknüpfen.

Wählen Sie eine der folgenden Optionen:

  • Varianten-Palette
  • Element-Einstellungen
  • Element-Auswertung
    Anmerkung: Sie können nur Elemente neu verknüpfen, die bearbeitbar sind. Nicht bearbeitbare (gesperrte) Elemente können nicht neu verknüpft werden. Beachten Sie das Paletten- oder Dialog-Feedback, um sicherzustellen, dass die ausgewählten Elemente bearbeitbar sind.

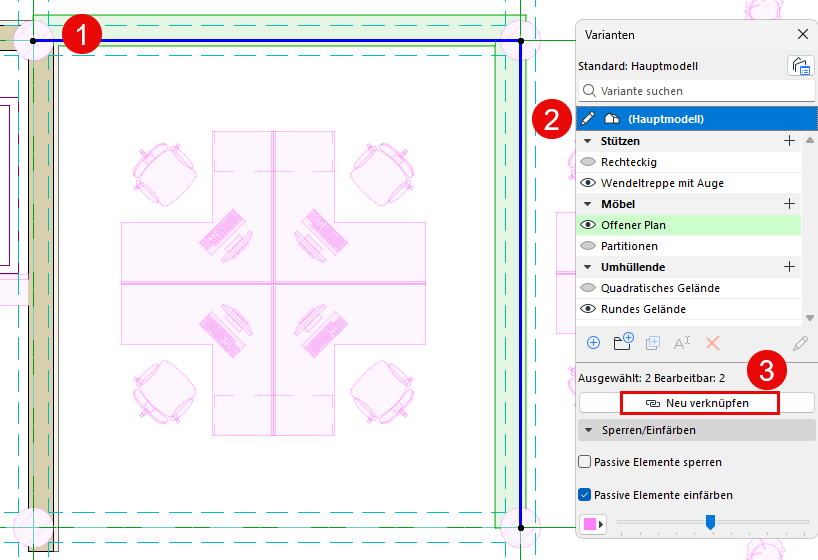

Verwendung der Varianten-Palette

  1. Wählen Sie die neu zu verknüpfenden Elemente im Zeichen- oder 3D-Fenster aus.
  2. Klicken Sie in der Varianten-Palette auf „Hauptmodell“, mit dem Sie die Elemente verknüpfen möchten. Die grüne Hervorhebung zeigt an, zu welcher Variante die ausgewählten Elemente derzeit gehören.
  3. Klicken Sie auf Neu verknüpfen. Die Elemente gehören nun zum Hauptmodell.

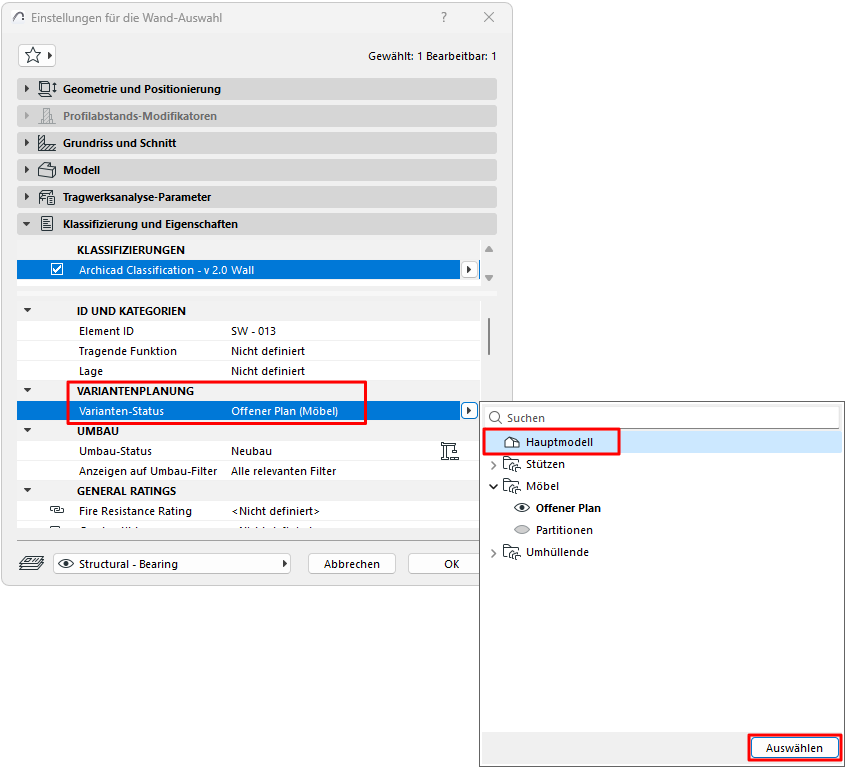

Element-Einstellungen verwenden

  1. Wählen Sie die neu zu verknüpfenden Elemente im Zeichen- oder 3D-Fenster aus.
  2. Öffnen Sie die Elementauswahl-Einstellungen.
  3. Wählen Sie im Teilfenster Klassifizierung und Eigenschaften (unter Variantenplanung - Varianten-Status) die gewünschte Variante oder das Hauptmodell.
  4. Klicken Sie auf Auswählen, um die ausgewählten Elemente neu zu verknüpfen.

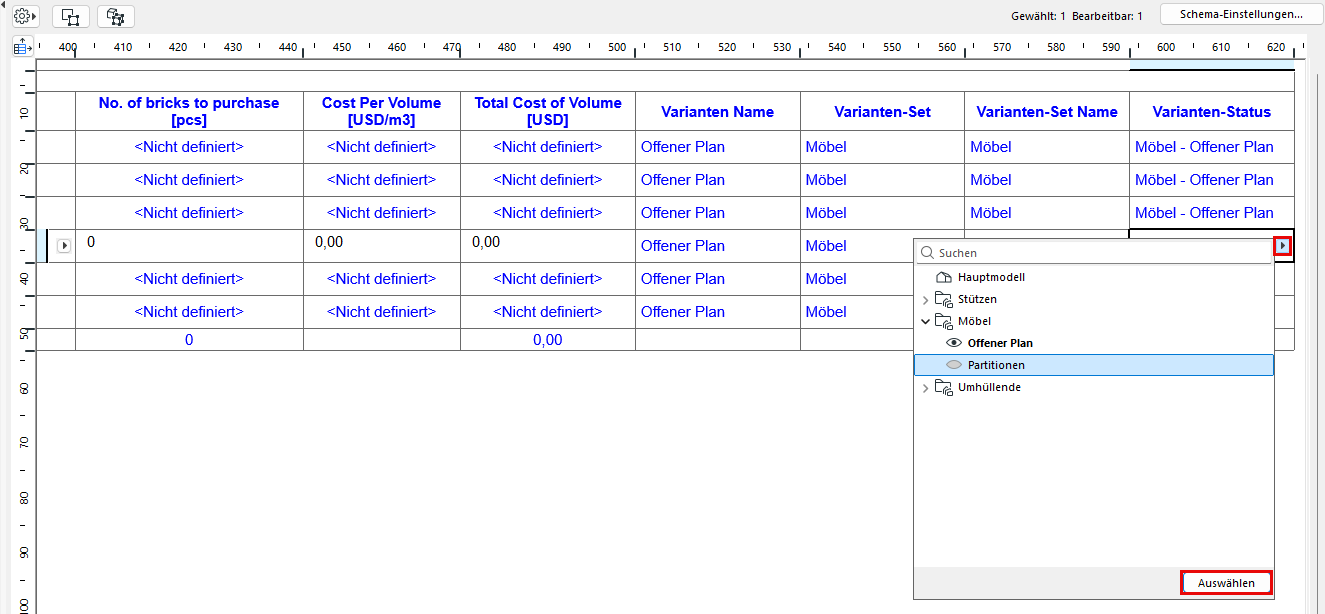

Neu verknüpfen in Element-Auswertungen

Sie können den Varianten-Status auch in der Element-Auswertung neu verknüpfen:
