Auswahl im PLN-Format sichern

Verwenden Sie diese Funktion zum Splitten eines Modells in mehrere PLN-Dateien, die als Hotlink-Module agieren können.

Sie können beispielsweise die Gebäudefassade und den Rest des Gebäudes, oder zwei Gebäudeflügel in separaten Dateien sichern.

Jede der PLN-Dateien behält den vollständigen 2D-Inhalt bei wie im Navigator angezeigt - einschließlich der Layouts, Arbeitsblätter und Details. Die beiden Teile des Originalmodells werden somit “gesplittet”.

(Im Gegensatz dazu werden beim Sichern einer Auswahl im .mod-Format nur die Daten zum Modell und zum Grundriss gesichert.)

Auswahl sichern als Modul

  1. Öffnen Sie das Originalmodell, und wählen Sie das Teil, das Sie als separate PLN-Datei speichern möchten.
  2. Verwenden Sie Ablage > Externe Daten > Auswahl sichern als Modul
  3. Wählen Sie das Format Solo Projekt (.pln) aus.
  4. Klicken Sie auf Sichern.
  5. Das Projekt ist geteilt. Die ursprüngliche PLN-Datei und die gesicherte PLN-Auswahl werden in zwei separaten Programminstanzen geöffnet. Durch Fortschrittsmeldungen werden Sie über den Vorgang auf dem Laufenden gehalten.

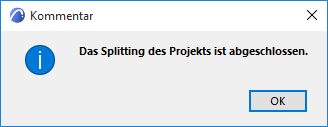

    SplittingWaiting.png     SplittingComplete.png

Verwenden Sie die Kontrollkästchen, um die beiden Projekte in einem einzigen Arbeitsschritt über einen Hotlink miteinander zu verbinden, wie nachfolgend beschrieben:

Gebäudemodell splitten und über Hotlinks verbinden

In diesem Beispiel wird die Fassade eines Hochhauses ausgewählt, als PLN-Datei gesichert und über einen Hotlink mit der ursprünglichen Projektdatei verknüpft.

  1. Öffnen Sie die Datei mit dem Gesamtmodell des Hochhauses.
  2. Wählen Sie die Fassadenelemente (die Vorhangfassade) im Grundriss oder im 3D-Fenster aus.
    Anmerkung: Verwenden Sie bei der Auswahl im Grundriss die Alle-Geschosse-Methode des Markierungsrahmens, um Elemente aus allen Geschossen einzubinden - siehe Ein Geschoss oder alle Geschosse.

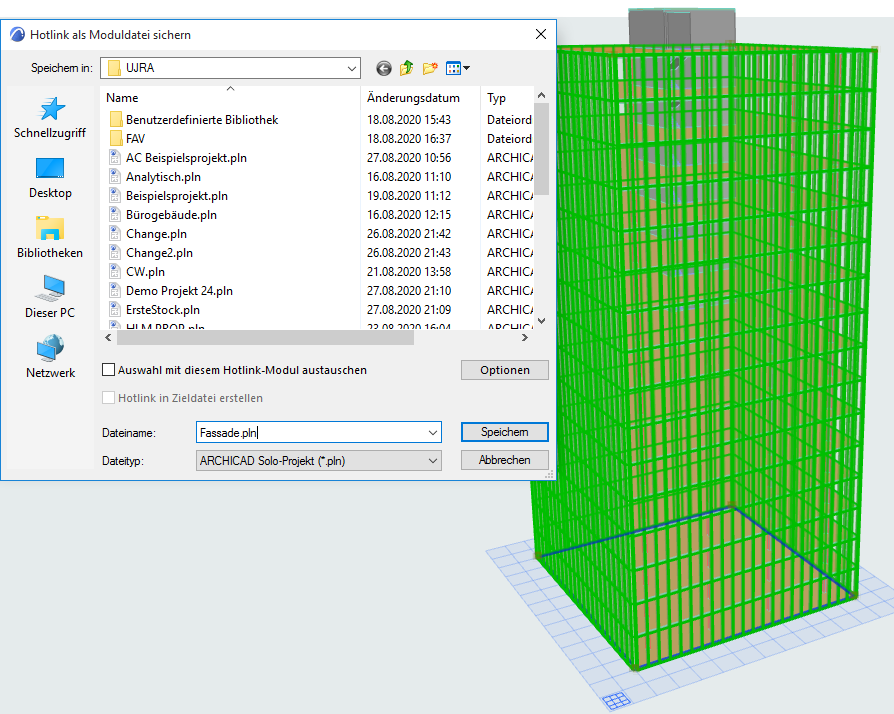

  3. Gehen Sie zu Ablage > Externe Daten > Auswahl sichern als Modul..., um folgendes Dialogfenster zu öffnen:

  4. Geben Sie einen Dateinamen ein oder wählen Sie einen aus.
  5. Wählen Sie das Format Solo Projekt (.pln) aus.
  6. Markieren Sie beide Optionen:
    • Auswahl mit diesem Hotlink-Modul austauschen
    • Hotlink in Zieldatei erstellen
  7. Klicken Sie auf Sichern.
  8. Das Programm splittet das Projekt und öffnet die gesicherte Auswahl (die Fassade) in einer zweiten Instanz.
  9. Sie haben jetzt zwei aktive Projekte: den Turm (mit der über einen Hotlink verknüpften Fassade) und die Fassade (mit dem über einen Hotlink verknüpften Turm).

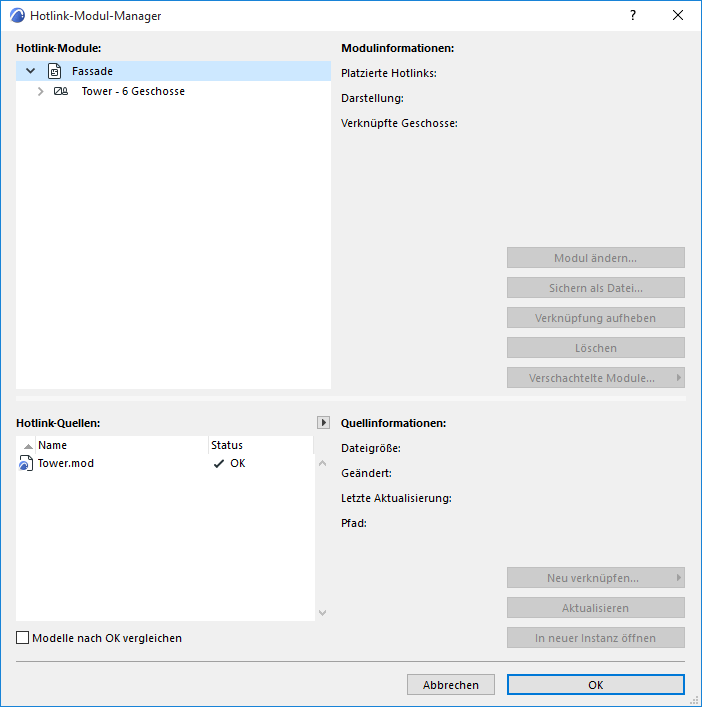

    TowerFacade1.png     TowerFacade2.png

Sie können eine beliebige Anzahl von PLN-Dateien aus dem ursprünglichen Modell sichern und über Hotlinks automatisch mit dem ursprünglichen Modell verknüpfen.

Wenn Sie darüber hinaus die resultierenden "sekundären" PLN-Dateien über Hotlinks miteinander verknüpfen wollen, so müssen Sie dies allerdings manuell tun.
