Beispiel: Kollisionserkennung mit Volumen/Oberflächen-Toleranzen

Führen Sie eine Kollisionserkennung mit den hier angezeigten Toleranzeinstellungen durch.

Die beiden folgenden Würfel haben ein Volumen von je einem Kubikmeter. Sie kollidieren leicht; das überlappende Volumen ist sehr gering (es übersteigt die Volumentoleranz nicht), aber die überlappende Fläche ist beträchtlich (sie übersteigt die Oberflächentoleranz). Ergebnis: Die Kollisionserkennung erkennt diese beiden Elemente als kollidierend.

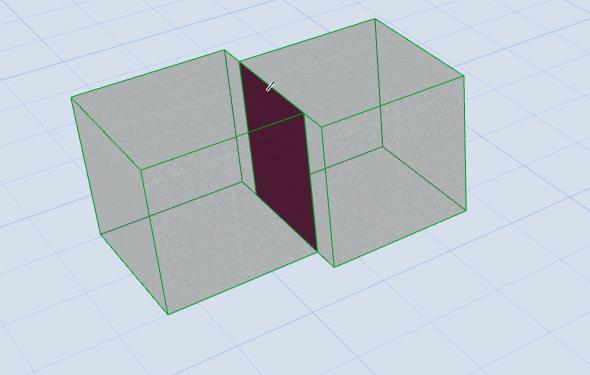

Abbildung 1. Zwei kollidierende Elemente (basierend auf dem Oberflächenbereich des kollidierenden Teils)
