HKLSE-Anschlüsse

Für Zubehör-, Ausrüstungs- und Abschluss- (Auslass-) elemente: Sie können deren Anschlussports einfach bearbeiten:

  1. Wählen Sie das Element aus.
  2. Klicken Sie auf den zu bearbeitenden Anschluss.
    Anmerkung: So wählen Sie zwischen sich überlagernden Anschlüssen: Drücken Sie die Tabulatortaste, um durch die verfügbaren Ports zu wechseln, und wählen Sie dann den gewünschten aus

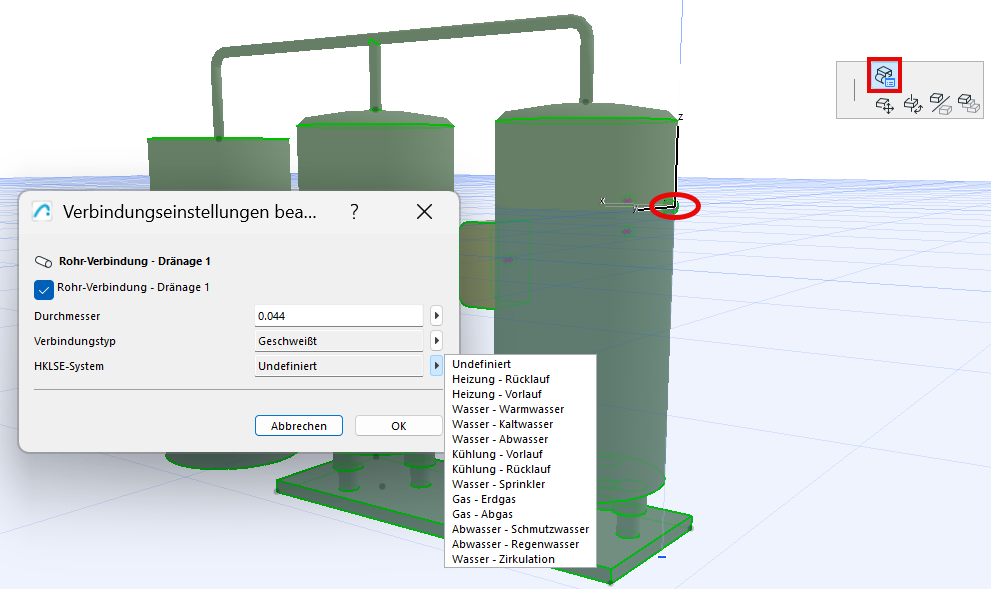

  3. Wählen Sie in der Pet-Palette die Option Verbindungseinstellungen bearbeiten.
  4. Verwenden Sie das Dialogfeld, um Optionen festzulegen.


Verwenden Sie die grafischen Bearbeitungsknoten, um Verbindungen und Elementgeometrie anzupassen.

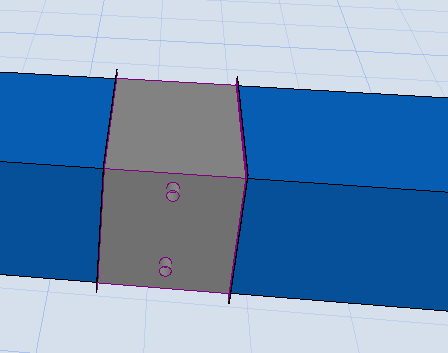

Abbildung 1. Verbindungen neu positionieren

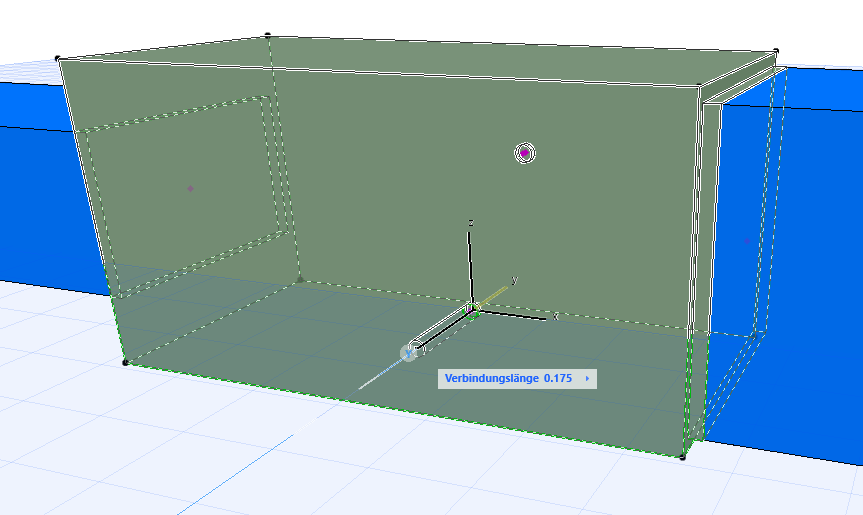

Abbildung 2. Verbindungslänge festlegen

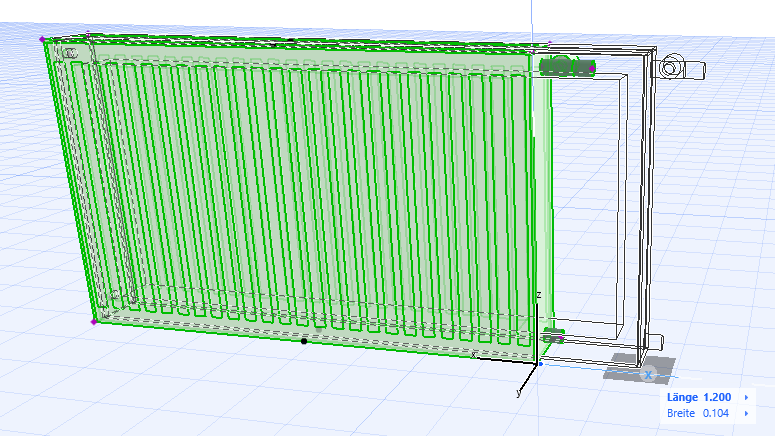

Abbildung 3. Länge, Breite, Höhe
