Auswahl der Bemassungsvorgaben für die HKLSE-Führung

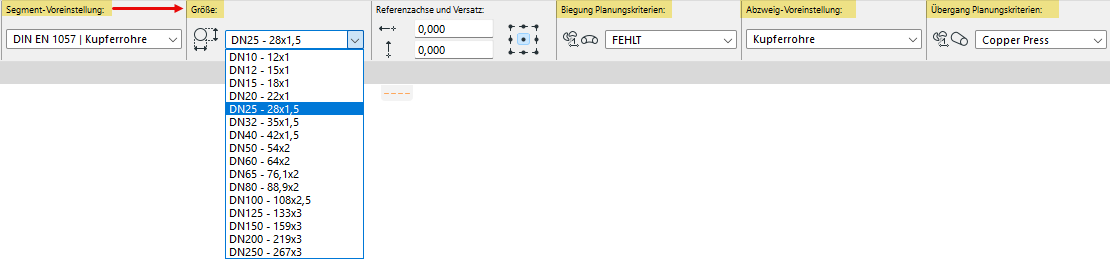

Im Infofenster wählen Sie Voreinstellungen (Bemassungstabellen) für die Teile Ihrer HKLSE-Route: Segmente, Bögen, Abzweige und Übergänge.


  • Wählen Sie für Führungs-Segmente eine Segmentvoreinstellung
  • Wählen Sie für Führungs-Segmente auch eine DN-Abmessung. Bögen und Abzweige dieser Führung verwenden ebenfalls die gleiche DN-Abmessung aus ihren jeweiligen Voreinstellungen.
  • Für Bogen- und Übergangselemente wählen Sie eine Voreinstellung aus
  • Für Abzweig-Elemente wählen Sie eine Voreinstellung aus "T-Element-Platzierung"
