Hydronik-Daten (Heizung, Kühlung)
Sobald Sie Ihr Heiz- oder Kühlsystem modelliert haben, können die zugehörigen Berechnungseingaben definiert werden. Die Entwurfskriterien werden in den Ausrüstungseinstellungen festgelegt, während übergeordnete Systemdaten wie Vor- und Rücklauftemperaturen für Heizung oder Kühlung im Dialogfeld Heizungs-System Einstellungen definiert werden.
- Erstellen eines Hydroniksystems mit Rohrleitungselementen und Geräten

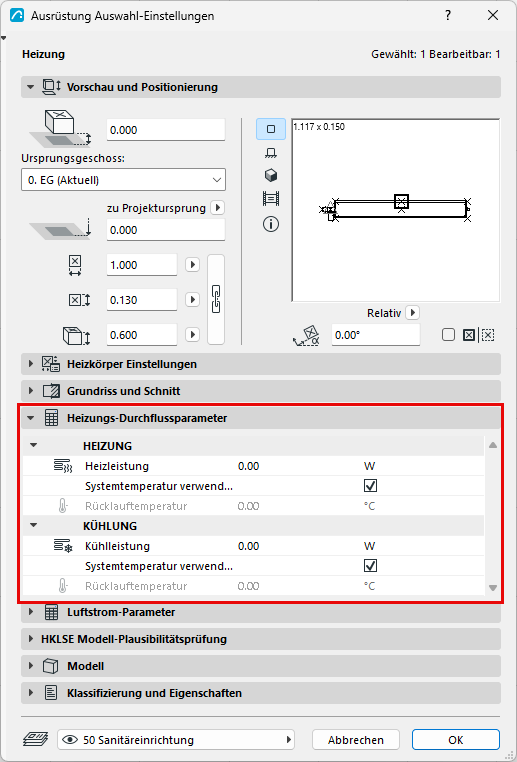

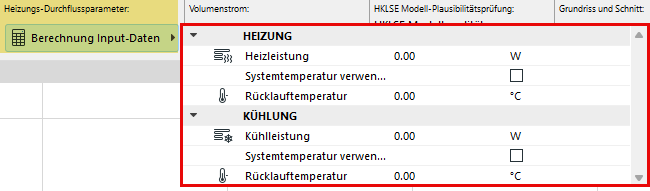

- Geben Sie Heiz- und Kühlwerte für einzelne Hydronik-Ausrüstungen in deren Einstellungsdialogen oder im Infofenster ein:

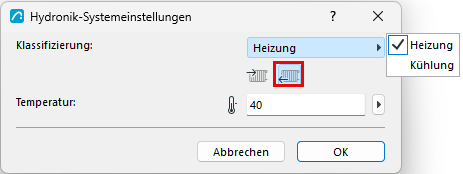

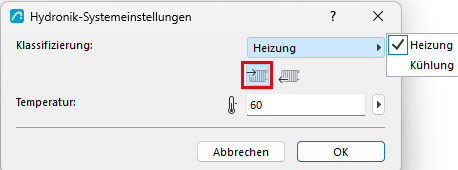

- In den Heizungs-System Einstellungen: Definieren Sie die Temperaturanforderungen (z. B. für Vor- und Rücklauf) für ein ausgewähltes Segment:
- Heizungs-System zum System-Browser hinzufügen (siehe HKLSE-System zum System-Browser hinzufügen)

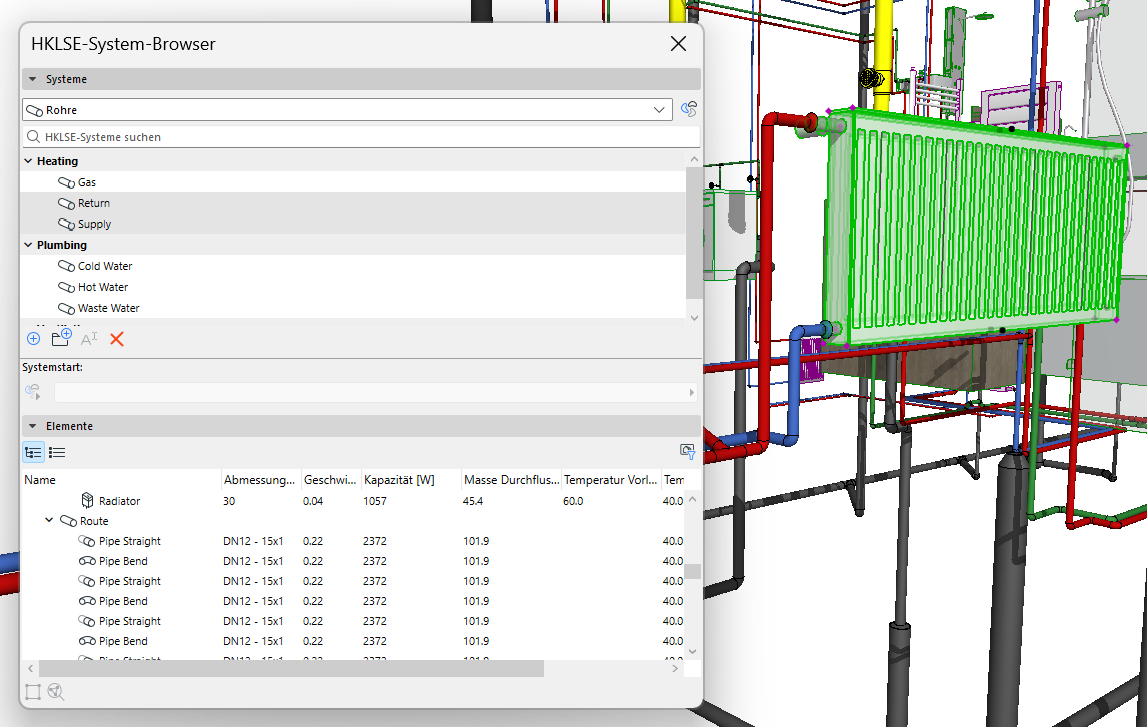

Der System-Browser zeigt die relevanten Daten für jedes Element an: Kapazitäten, Vor- und Rücklauftemperaturen, Massendurchfluss und Geschwindigkeit.
- Kapazitäten werden bis zum Systemstartpunkt addiert
- Massendurchfluss, Geschwindigkeit und Rücklauftemperatur werden für die Führungen und Segmente berechnet
- Diese Daten basieren auf den Abmessungen der Elemente sowie auf den Leistungs- und Temperaturdaten, die für die Hydronik-Elemente eingegeben wurden
- Optimieren Sie die Rohrdimensionen: Verwenden Sie auf der Grundlage der im System-Browser angezeigten Daten den Hydronik-Optimierer, um die Abmessungen nach Bedarf anzupassen.
Sie können diese Daten für alle Teile des Systems mit Hilfe von Etiketten und Listen anzeigen.
Haben Sie Probleme mit der Anzeige von HKLSE-Daten?
Manchmal werden die angezeigten Daten (z. B. in Etiketten und Auswertungen) nicht aktualisiert. In diesem Fall gilt:
- Stellen Sie sicher, dass Sie das System zum System-Browser hinzugefügt haben, um die Berechnung auszulösen (siehe HKLSE-System zum System-Browser hinzufügen )
- Beachten Sie, dass im Plan nichts ausgewählt ist, und wählen den Befehl aus dem Kontextmenü: HKLSE-Eigenschaften wiederherstellen
