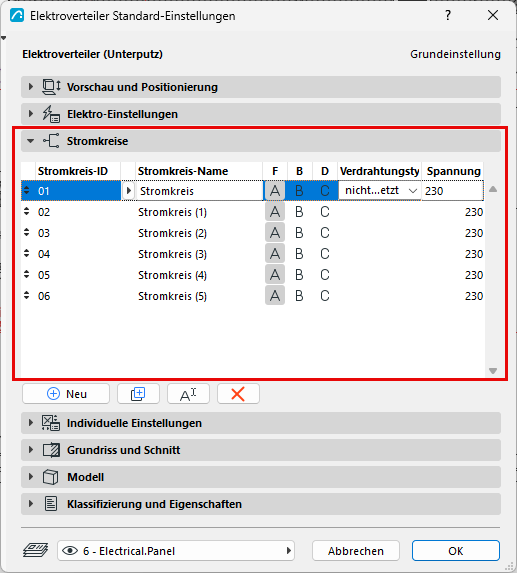

Stromkreise
Verwenden Sie dieses Paneel, um Stromkreise für Ihr Projekt zu erstellen. Über die Schaltflächen unterhalb der Liste können Sie neue Stromkreise erstellen, einen ausgewählten Stromkreis aus der Liste duplizieren, Stromkreise umbenennen oder einen ausgewählten Stromkreis löschen.
Geben Sie für jeden erstellten Stromkreis Folgendes an:
Stromkreis-ID
Wird automatisch anhand der Einstellungen in den Feldern ID Präfix und ID Stil generiert.
Stromkreis-Name
Geben Sie den Namen des Stromkreises an.
A B C
Diese Schaltflächen legen fest, welche der Phasen A, B und C vom Stromkreis verwendet werden. Bei typischen Stromkreisen in den meisten Wohnbauprojekten wird eine Phase pro Stromkreis verwendet; wählen Sie daher eine davon aus.
Achten Sie darauf, die Phasen so auf die Stromkreise zu verteilen, dass die geschätzte Bedarfslast für alle Phasen etwa gleich ist. Wählen Sie alle drei Phasen für Stromkreise aus, die dafür ausgelegte Elektrobauteile enthalten.
Verdrahtungstyp
Wählen Sie einen Verdrahtungstyp für den Stromkreis aus oder belassen Sie den Wert bei „nicht gesetzt“. Verfügbare Verdrahtungstypen und ihre jeweiligen Querschnittsflächen werden im Dialogfeld Elektro-Projekteinstellungen definiert (unter „Kabeltypen“).
Spannung
Geben Sie die vom Stromkreis verwendete Spannung (in Volt – V) an.
